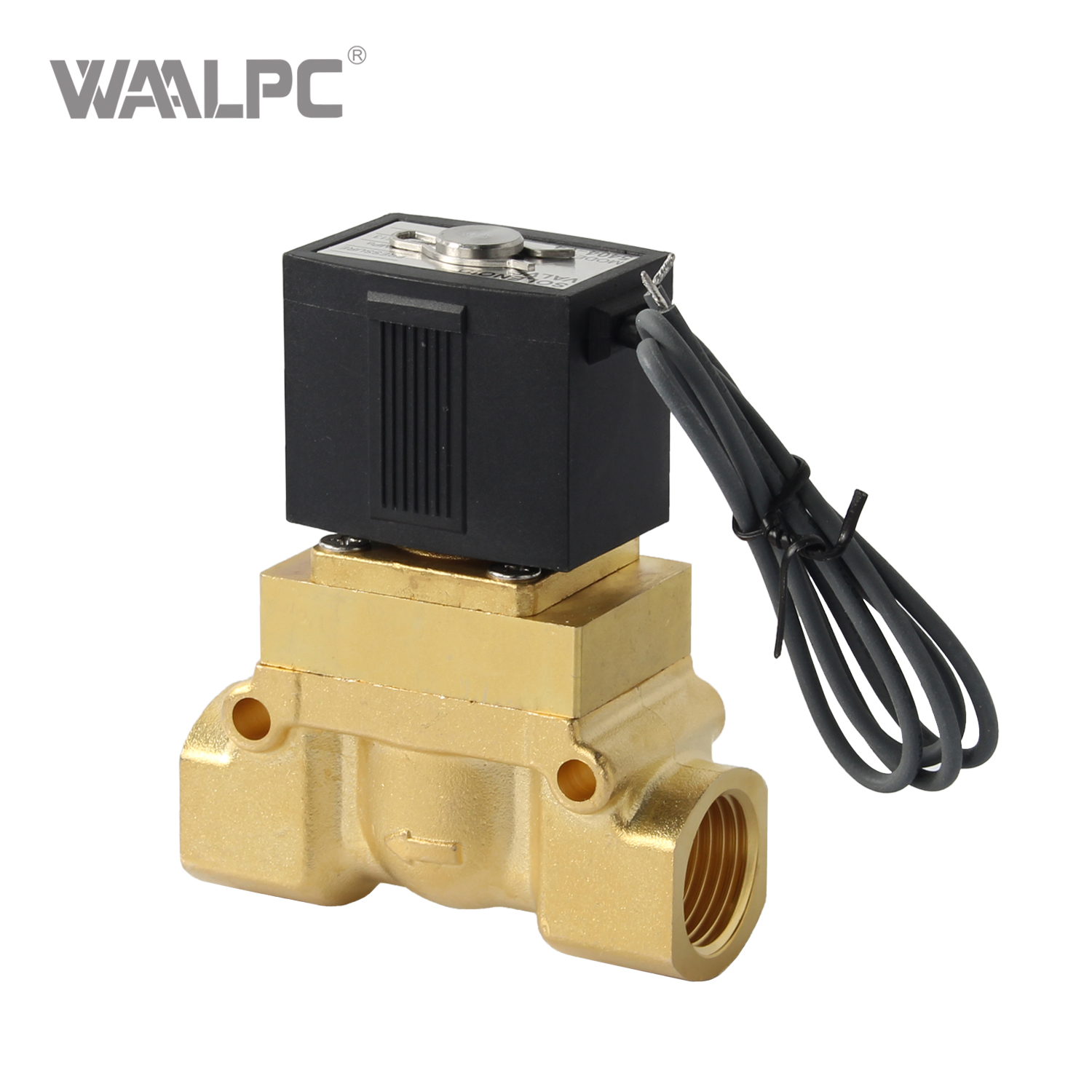

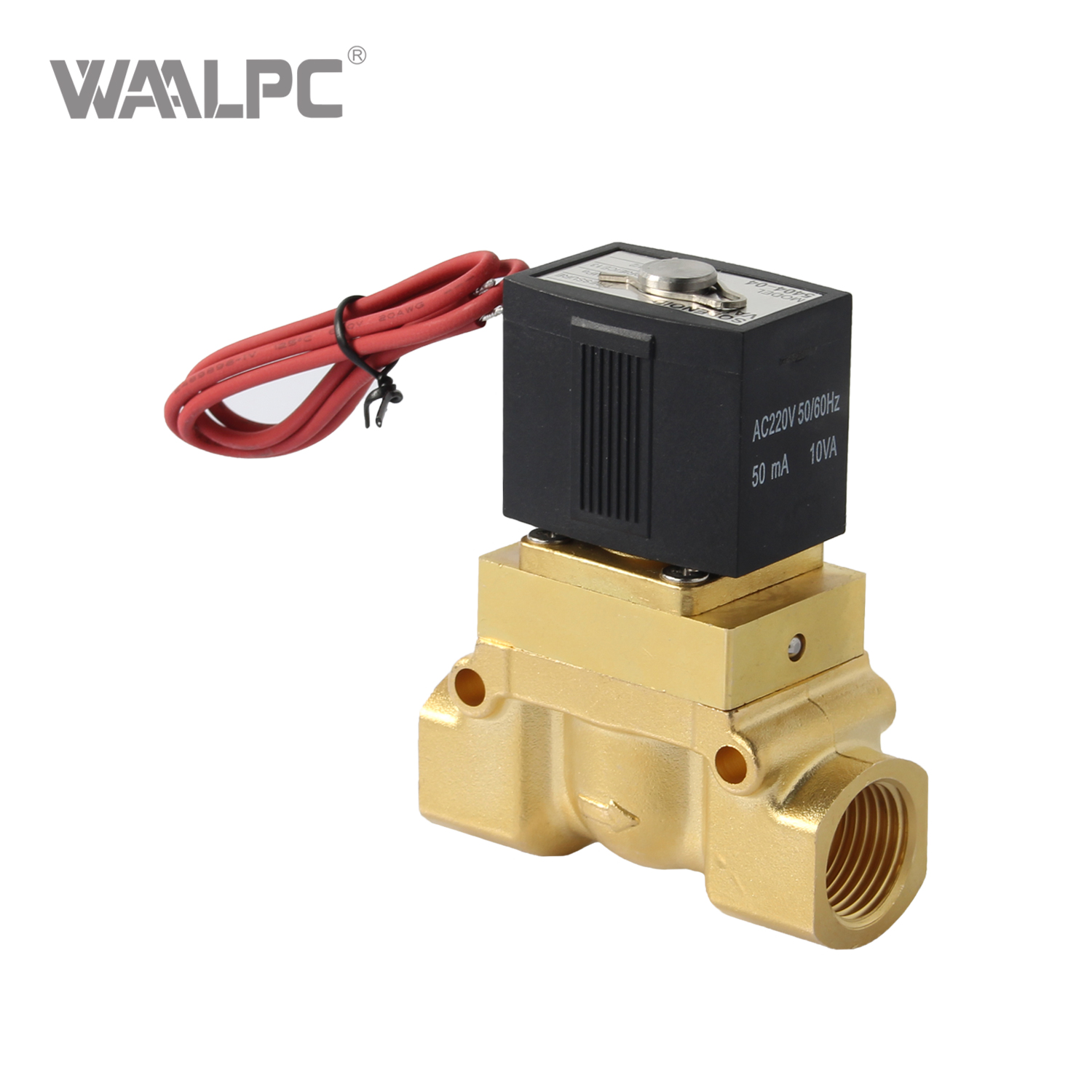

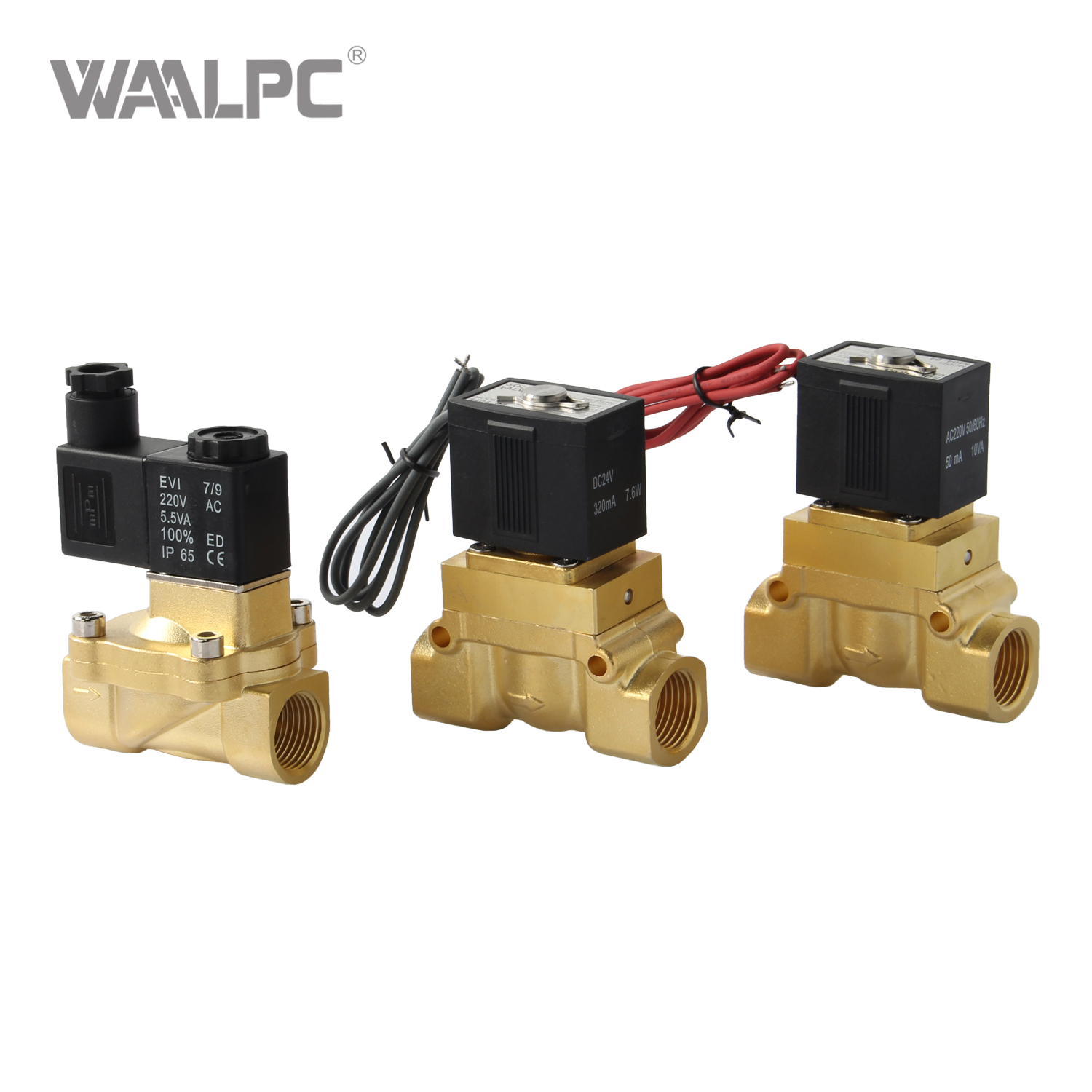

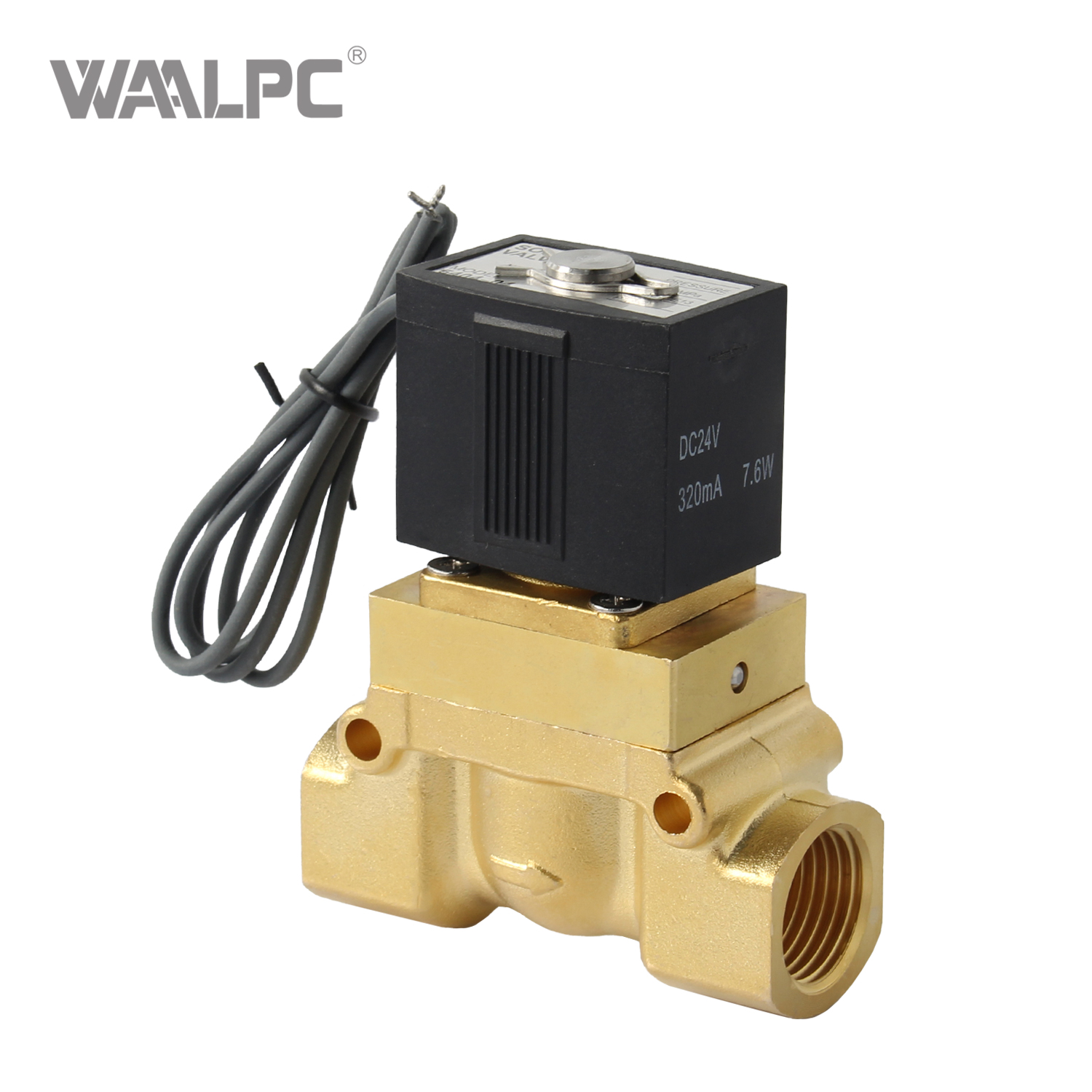

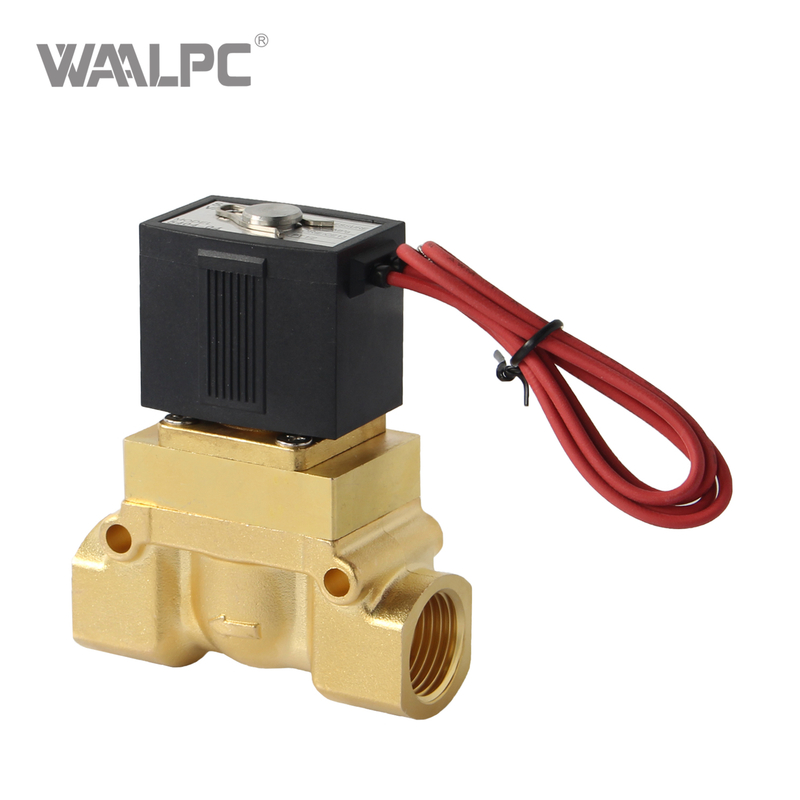

서보 보조 피스톤 설계 - 이 2/2방향 솔레노이드 밸브는 서보 보조 피스톤 작동을 활용하며 밸브를 완전히 열거나 닫는 데 최소 차압(일반적으로 1bar)이 필요합니다.
고압 성능 – 까다로운 응용 분야에 맞게 설계된 이 밸브는 오리피스 크기 및 구성에 따라 최대 50bar의 압력을 처리합니다.
내구성이 뛰어난 황동 본체 - 표준 본체 재질은 유럽 식수 기준을 충족하도록 인증된 황동입니다. 내부는 내식성을 위해 스테인레스 스틸과 황동으로 만들어졌습니다.
다양한 매체 호환성 - 압축 공기, 물, 유압 오일 및 증기를 포함한 중성 가스 및 액체에 적합합니다(특수 버전 사용 가능).

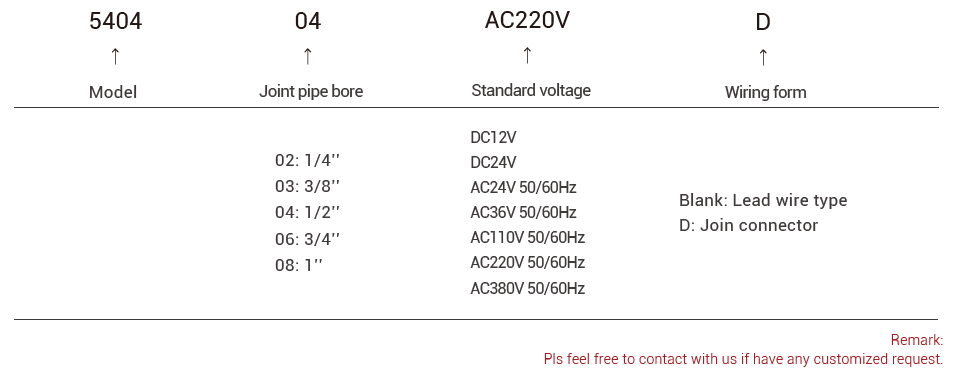

주문 코드

데이터 시트
모델 |
5404-02/03/04 |
5404-06 |
5404-08 |
| 작동 매체 | 공기/물/기름 | ||
| 액션 모드 | 가이드 유형 | ||
| 유형 | 보통 닫힘 유형 | ||
| 유량(mm)의 조리개 | 13 | 25 | 25 |
| 이력서 가치 | 2 | 5 | 10 |
| 포트 크기 | 1/4 1/8 1/2 | 3/4 | 1 |
| 작동 압력 | 가스:1~50(kgf/cm2) 액체: 1~40(kgf/cm2) |
가스:1~30(kgf/cm2) 액체: 1~25(kgf/cm2) |
가스:1~30(kgf/cm2) 액체: 1~25(kgf/cm2) |
| 최대. 압력 저항 | 75(kgf/cm 2) | 40(kgf/cm 2) |
|
| 온도 | -5~150℃ | ||
| 작동 전압 범위 | ±10% | ||
| 클래스 보호 | IP65 |
||
| 무게(kg) | 0.814/0.775/0.763 | 1.827 | 1.737 |

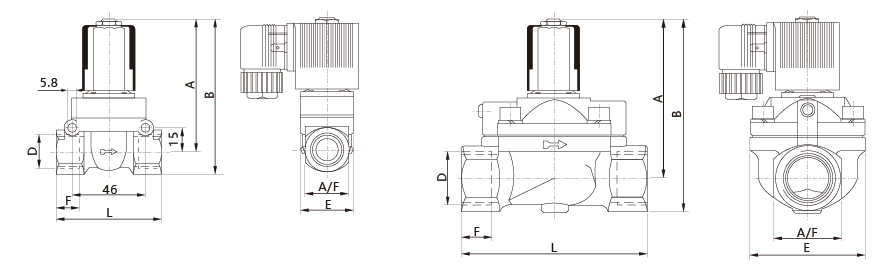

구조 및 치수(MM)

| 모델 | 내부 구멍 | 구경 | 에이 | 비 | 에프 | 이자형 | 엘 | A/F |
| 5404-02 | 12 | 1/4'' | 76 | 90 | 13 | 32 | 64 | 28 |
| 5404-03 | 12 |
3/8'' | 76 | 90 | 13 | 32 | 64 | 28 |
| 5404-04 | 12 | 1/2'' | 76 | 90 | 13 | 32 | 64 | 28 |
| 5404-06 | 20 | 3/4'' | 99.5 | 118 | 16 | 60 | 91 | 41 |
| 5404-08 | 25 | 1'' | 99.5 | 118 | 16 | 60 | 91 | 41 |
