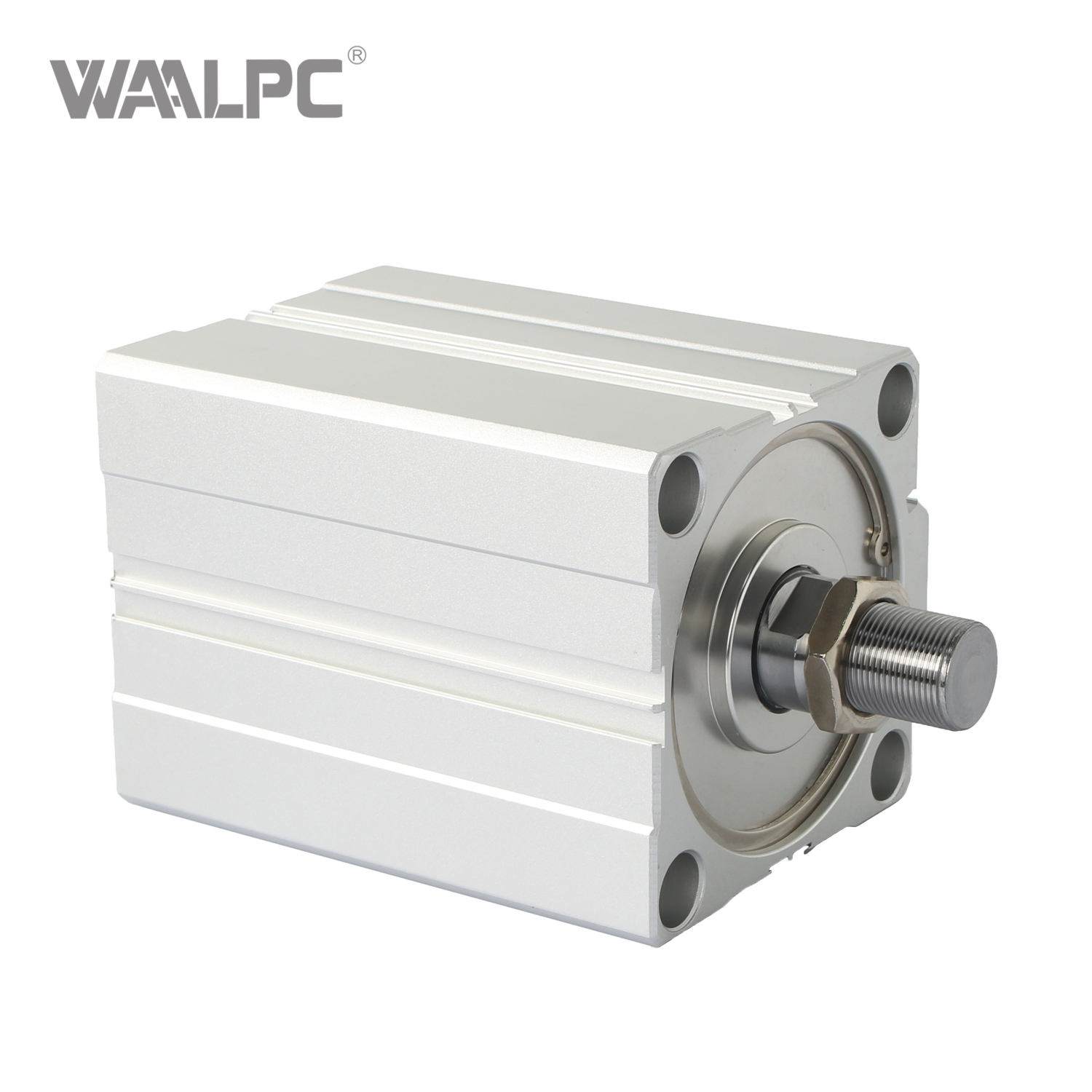

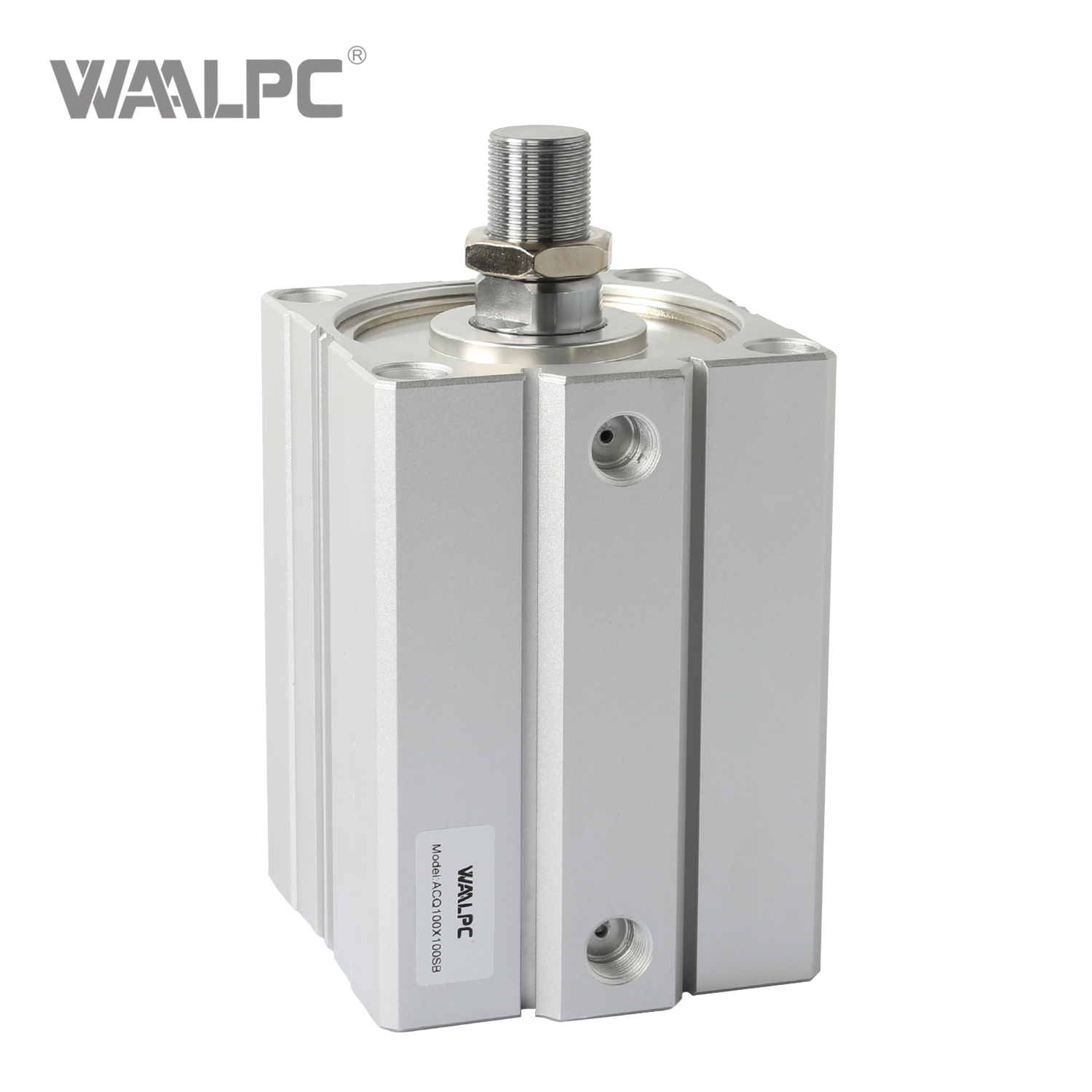

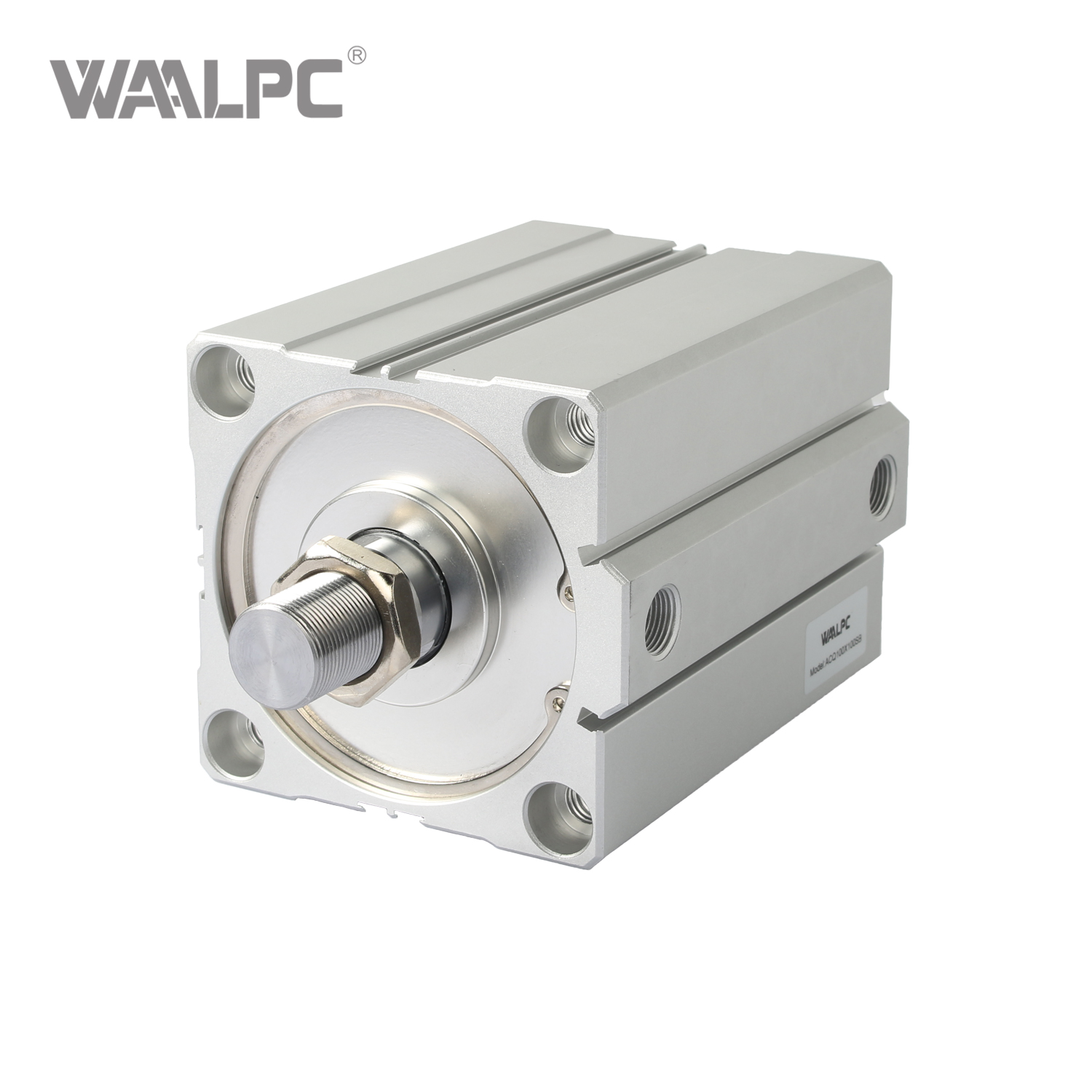

고급 씰링 기술 - 피스톤 씰은 컴팩트한 크기와 긴 수명을 위한 그리스 예약 기능을 갖춘 이종 양방향 씰 구조를 갖추고 있습니다.
연장된 가이드 거리 – 전면 커버는 향상된 가이드 성능과 안정성을 위해 연장된 가이드 거리를 제공합니다.
편리한 센서 설치 - 실린더 본체 주변에 자석 스위치 슬롯이 내장되어 있어 자석 스위치를 빠르고 원활하게 설치할 수 있습니다.
공간 효율성 – 초소형 디자인으로 표준 실린더에 비해 설치 공간을 효과적으로 절약합니다.

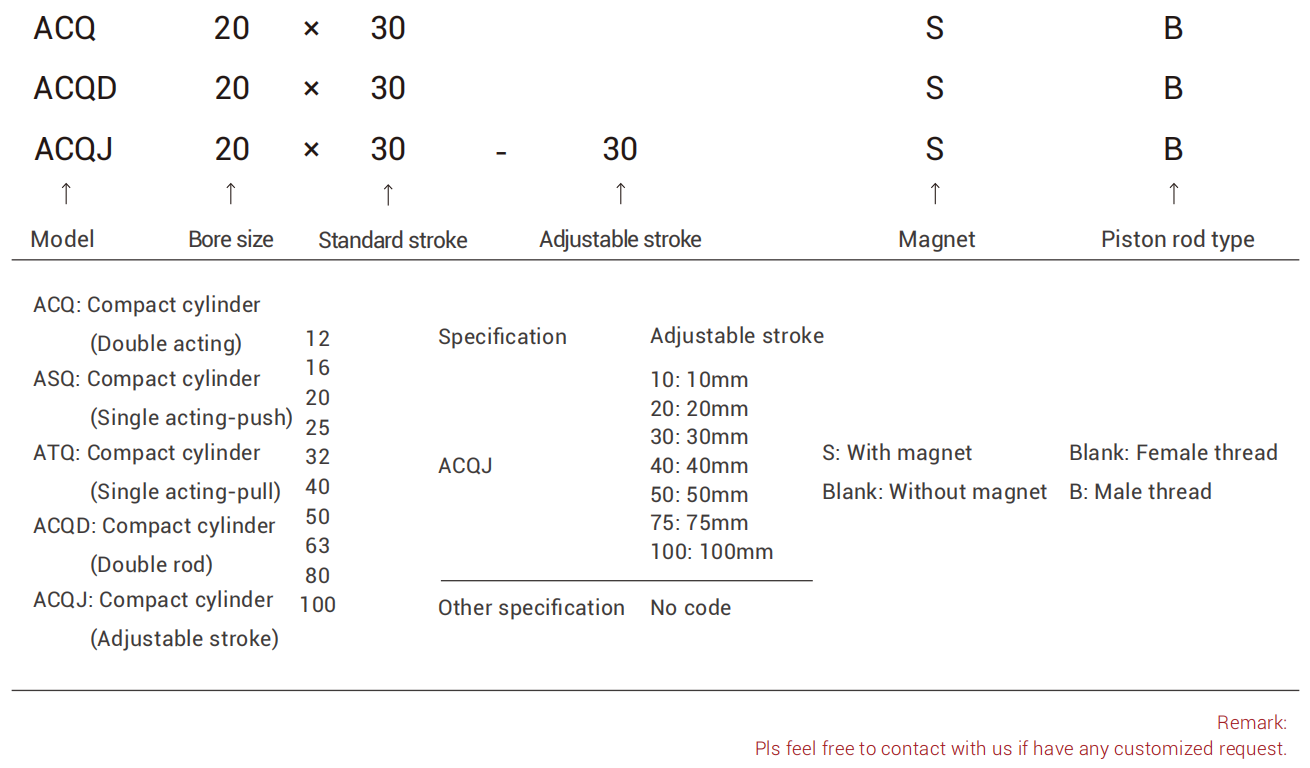

주문 코드

데이터 시트
| 내경(mm) |
12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| 작업 유형 | 복동 | ||||||||||
| 단동-Push형, 단동-Pull형 |
- | ||||||||||
| 작동 매체 | 공기(40μm 필터 요소로 필터링됨) | ||||||||||
| 작동 압력 | 복동 | 0.15~1.0MPa(22~145psi) |
|||||||||
| 단동 | 0.2~1.0MPa(28~145psi) | ||||||||||
| 보증 압력 | 1.5MPa(215psi) | ||||||||||
| 온도 | -20~70°C | ||||||||||
| 속도범위(mm/s) | 복동: 30~500mm/s; 단동: 50~500mm/s | ||||||||||
| 스트로크 공차 | 스트로크≤100 스트로크>100 | ||||||||||
| 쿠션형 | 범퍼 | ||||||||||
| 포트 크기 | M5*0.8 |
PT1/8 | PT1/4 | PT3/8 |
|||||||
*PT, NPT, G 스레드를 사용할 수 있습니다.
뇌졸중
| 내경(mm) | 표준 스트로크(mm) | 최대. 표준 뇌졸중 | 최대. 뇌졸중 |
||
| 자석 없음 | 자석 포함 | ||||
| 12 |
복동 | 5 10 15 20 25 30 35 40 45 50 | 50 | 80 | 70 |
| 단동 | 5 10 15 20 | 20 | - | - | |
| 16 | 복동 | 5 10 15 20 25 30 35 40 45 50 55 60 | 60 | 80 | 70 |
| 단동 | 5 10 15 20 | 20 | - | - | |
| 20 | 복동 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | 140 | 130 |
| 25 | 단동 | 5 10 15 20 25 30 | 30 | - | - |
| 32 40 |
복동 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | 100 | 100 | 100 |
| 50 63 |
단동 | 5 10 15 20 25 30 | - | - | - |
| 80 100 |
복동 | 5 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 | - | - | - |

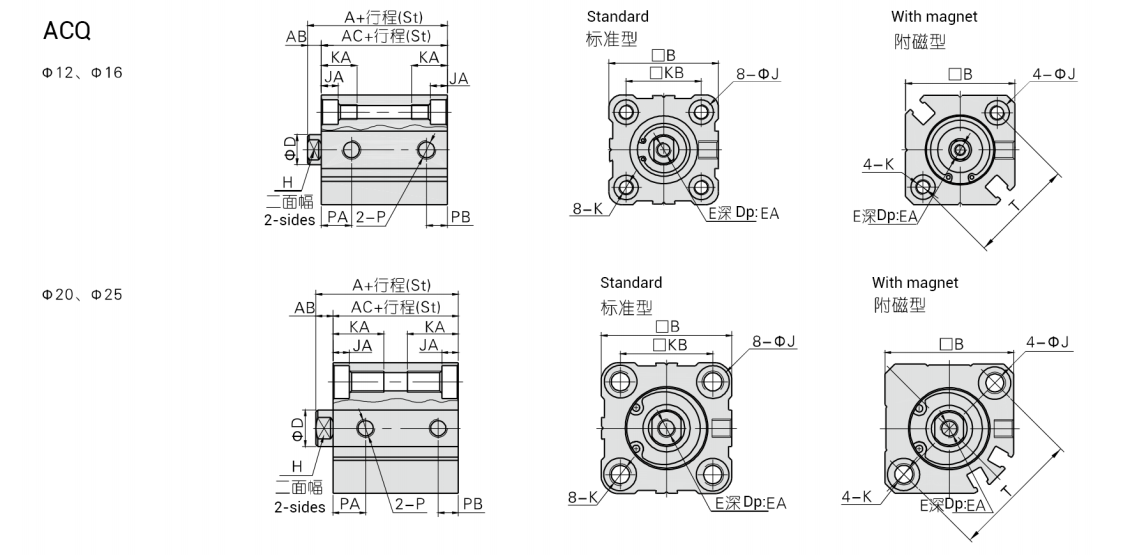

구조 및 치수(MM)

| 유형 | 기준 | 자석 포함 |
AB | 비 | 디 | 이자형 |
EA | 시간 | 제이 | 일본 | 케이 | 카 | KB | 피 | 기준 | 자석 포함 |
티 |
||||||||
| 구경 | 에이 | 교류 | 에이 | 교류 | 아빠 | PB | 아빠 | PB | |||||||||||||||||
| 뇌졸중 | 세인트 ≤50 | 세인트=55 | St≥60 | 세인트 ≤50 | 세인트=55 | St≥60 | |||||||||||||||||||
| 12 | 20.5 | - | - | 17 | - | - | 31.5 | 28 | 3.5 | 25 | 6 |
M3*0.5 | 6 | 5 | 6 | 3.5 | M4*0.7 통과. 구멍: Φ3.4 | 11 | 15.5 | M5*0.8 | 7.5 | 5 | 9 | 7 | 22 |
| 16 |
22 | 22 | 22 | 18.5 | 18.5 | 18.5 | 34 | 30.5 | 3.5 | 29 | 8 | M4*0.7 | 8 | 6 | 6 | 3.5 | M4*0.7 통과. 구멍: Φ3.4 | 11 |
20 | M5*0.8 | 8 | 5.5 | 9.5 | 5.5 | 28 |
| 20 |
24 | - | 34 | 19.5 | - | 29.5 | 36 | 31.5 | 4.5 | 36 | 10 | M5*0.8 | 7 | 8 | 9 | 5.5 | M6*1.0 통과. 구멍: Φ5.2 | 17 | 25.5 | M5*0.8 | 9 | 5.5 | 9.5 | 5.5 | 36 |
| 25 |
27.5 | - | 37.5 | 22.5 | - | 32.5 | 37.5 | 32.5 | 5 | 40 | 12 | M6*1.0 | 12 | 10 | 9 | 5.5 | M6*1.0 통과. 구멍: Φ5.2 | 17 |
28 | M5*0.8 | 11 | 5.5 | 11 | 5.5 | 40 |
