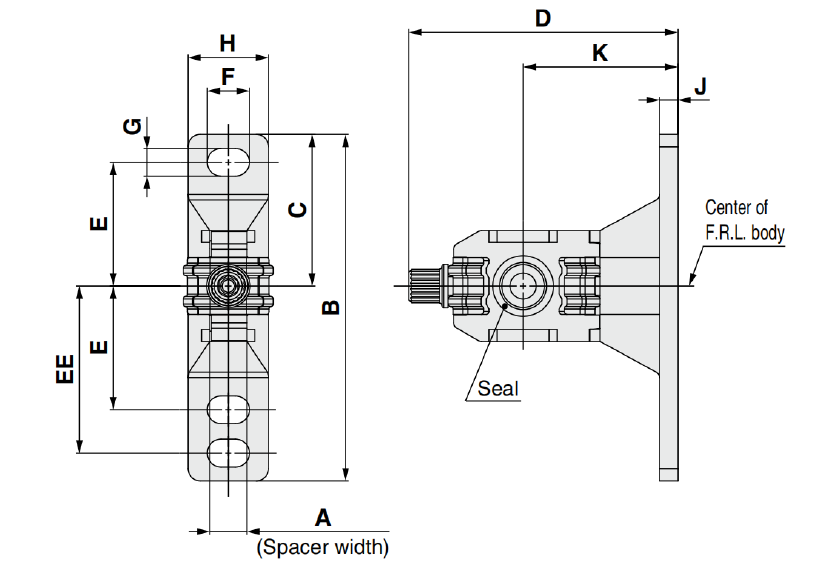

구조 및 치수(MM)

| 모델 | 에이 | 비 | 기음 | 디 | 이자형 | 에 | 에프 | G | 시간 |
제이 | 케이 | 적용 가능한 모델 |
| Y100T-A | 6 | 56 | 24.5 | 43.6 | 20 | 27 | 6.8 | 4.5 | 13 | 3 | 25 | AC10구 |
| Y200T-A | 3.2 | 67 | 29 | 53.4 | 24 | 33 | 12 | 5.5 | 15.5 | 3.5 | 30 | AC20구 |
| Y300T-A | 4.2 | 82 | 41 | 71.5 | 35 | - | 14 | 7 | 19 | 4 | 41 | AC30구 |
| Y400T-A | 5.2 | 96 | 48 | 86.1 | 40 | - | 18 | 9 | 26 | 5 | 50 | AC40구 |
| Y500T-A | 5.2 | 96 | 48 | 89.6 | 40 | - | 18 | 9 | 26 | 5 | 50 | AC40구 |
| Y600T-A | 6.2 | 120 | 60 | 118 | 50 | - | 20 | 11 | 31.2 | 6 | 70 | AC50구 |
| 설명 |
재료 | 부품번호 |
|||||
| Y100T-A | Y200T-A | Y300T-A | Y400T-A | Y500T-A | Y600T-A | ||
| 밀봉하다 | HNBR(NBR) | Y120P-050AS | Y220P-050S | Y320P-050S | Y420P-050S | Y520P-050S | Y620P-050S |
