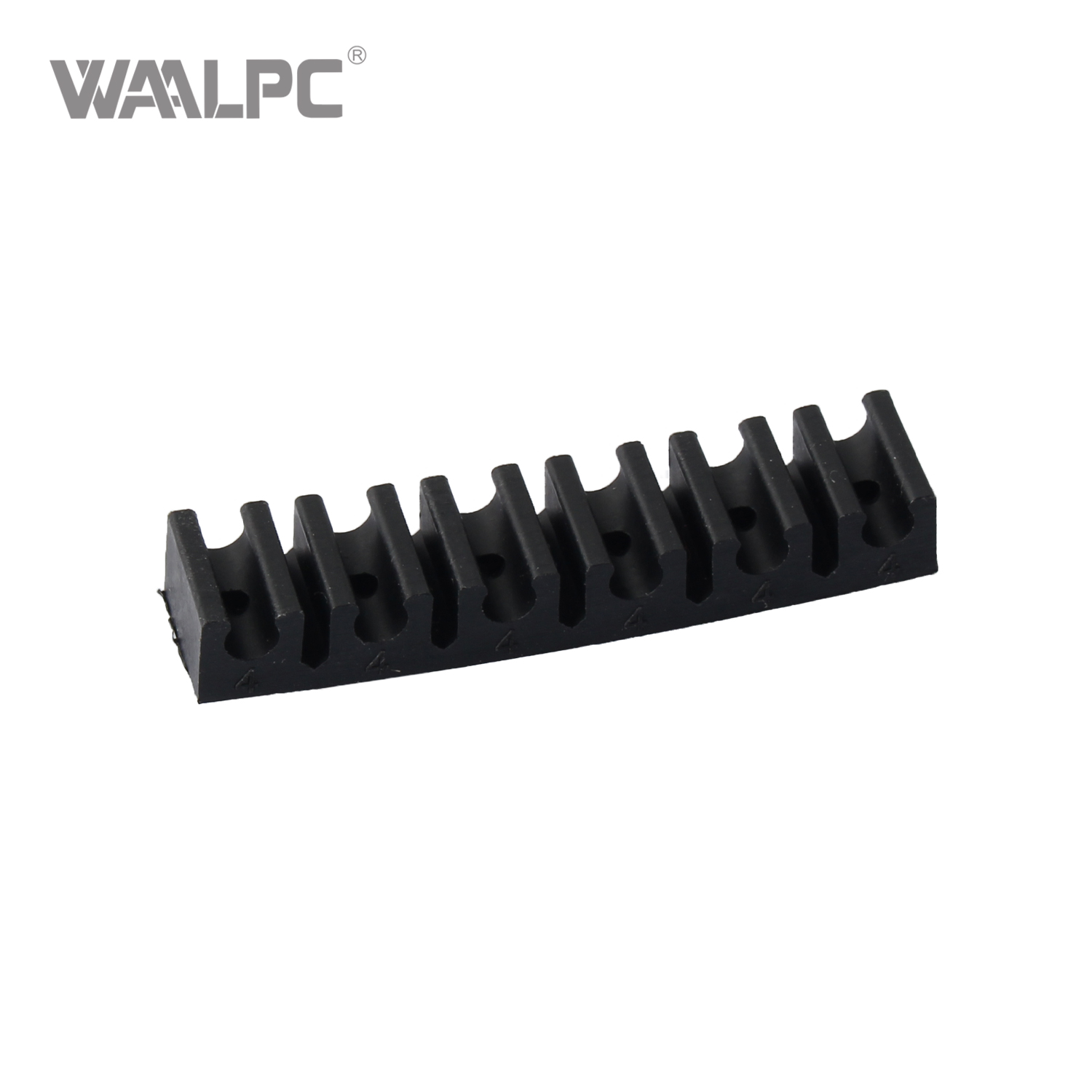

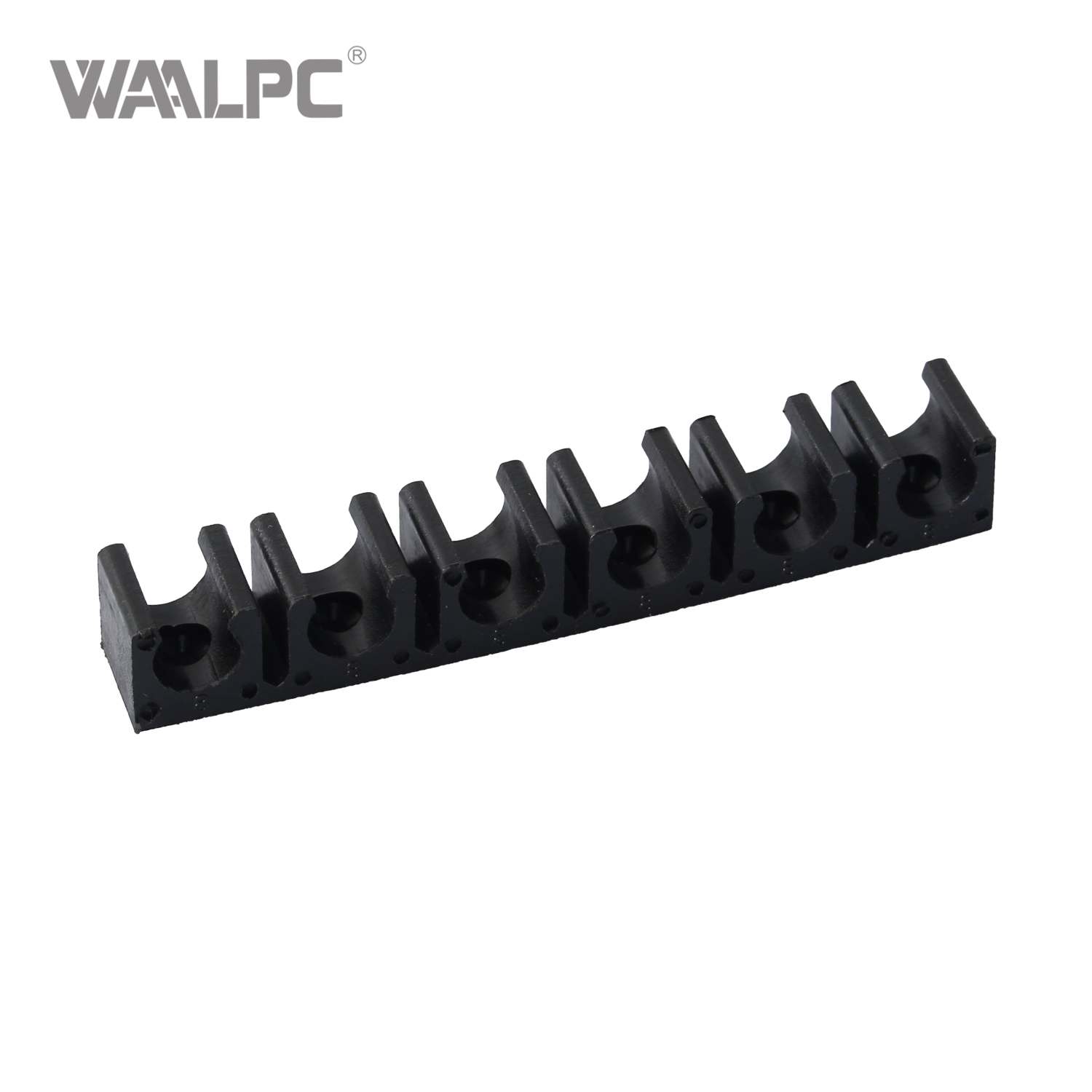

다중 파이프 클램프 장착 베이스 TM04 에어 호스 조직용 공압 튜브 홀더

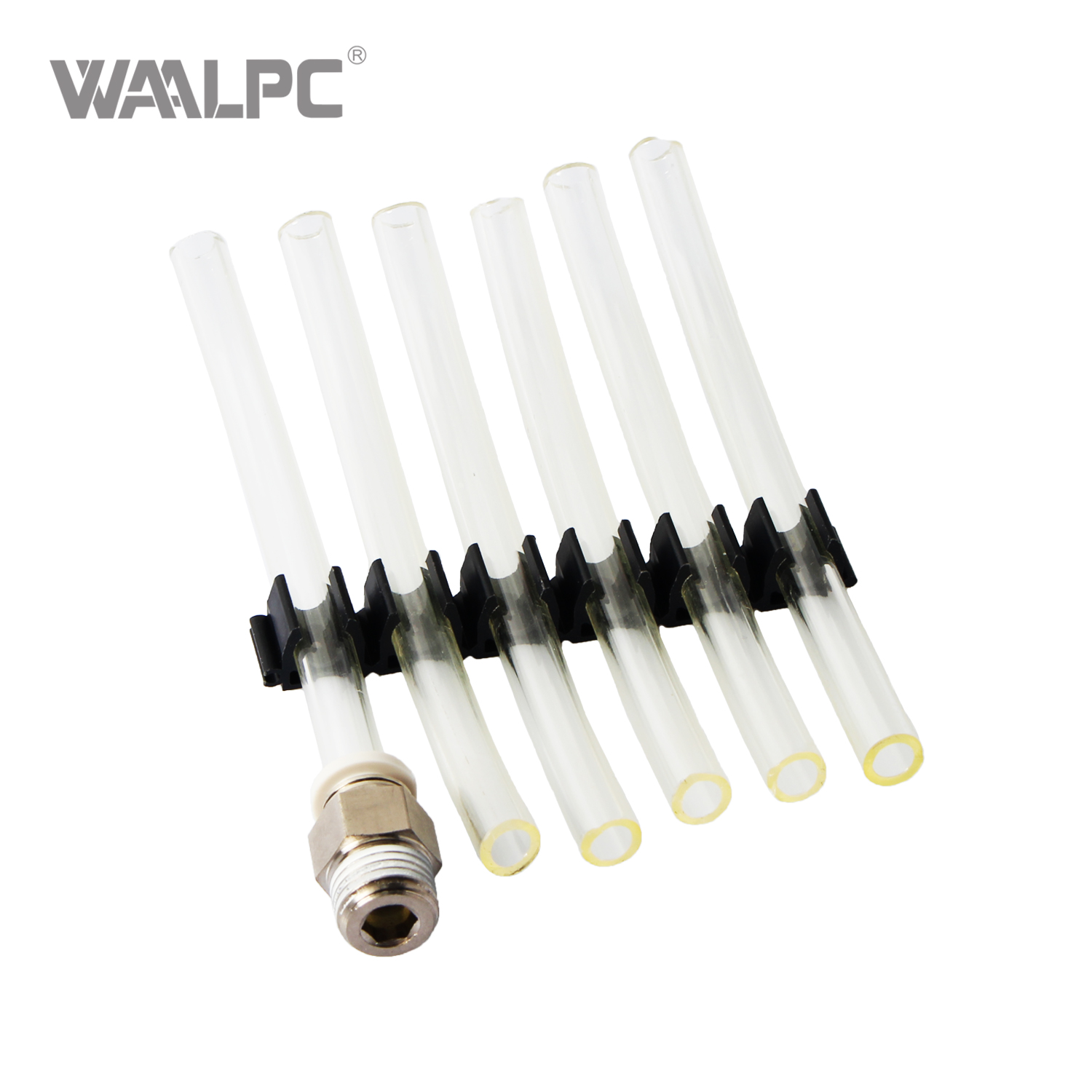

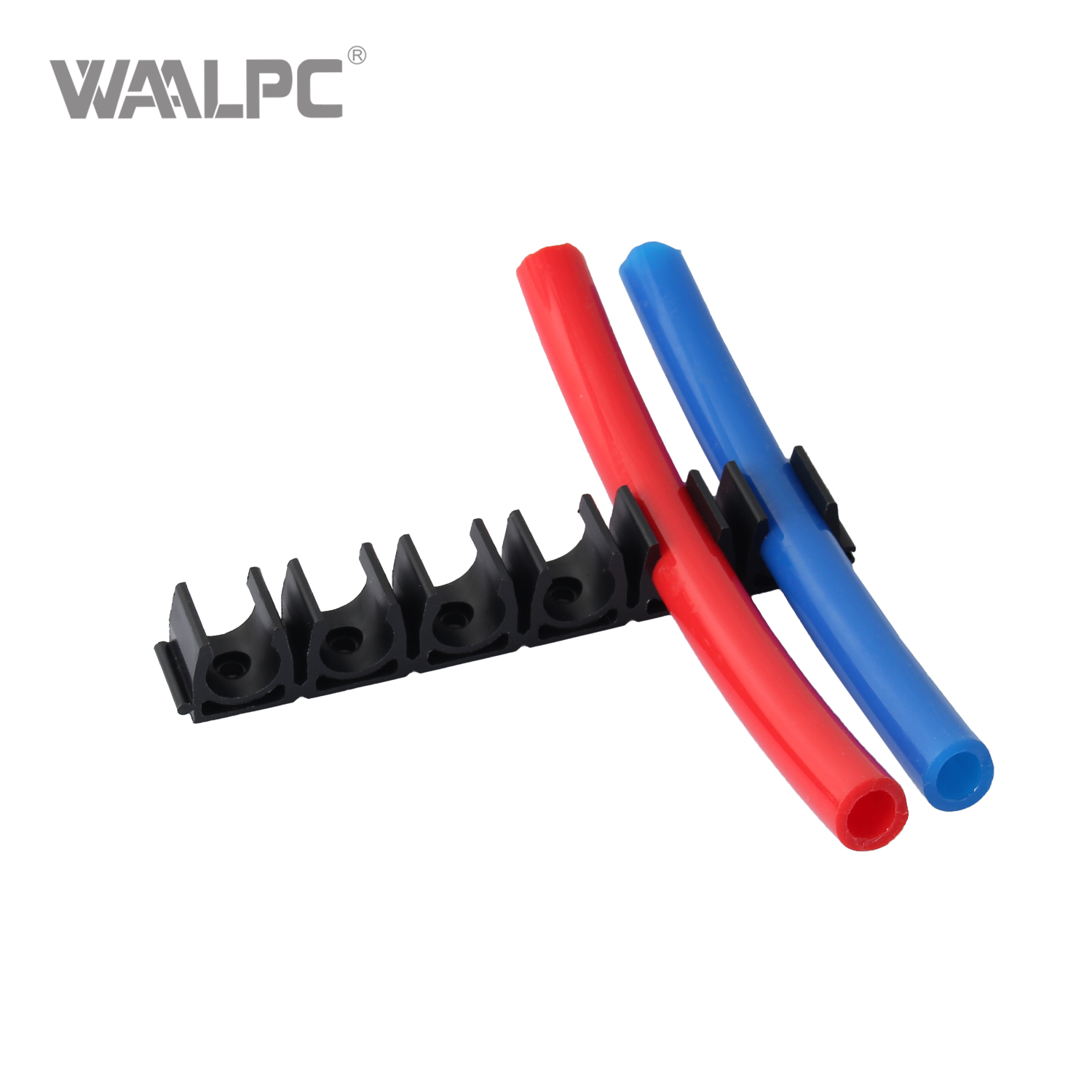

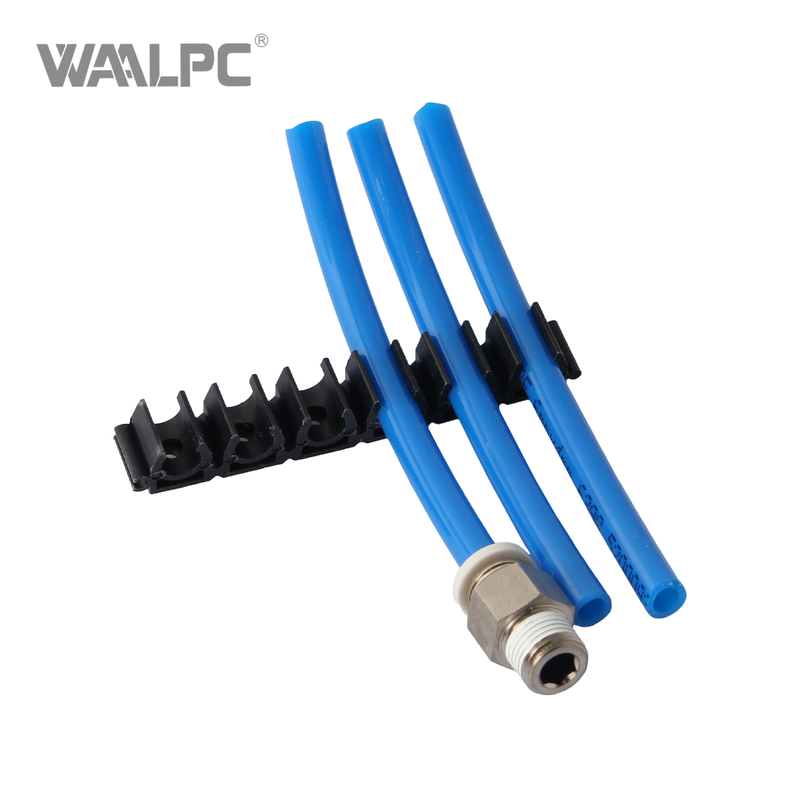

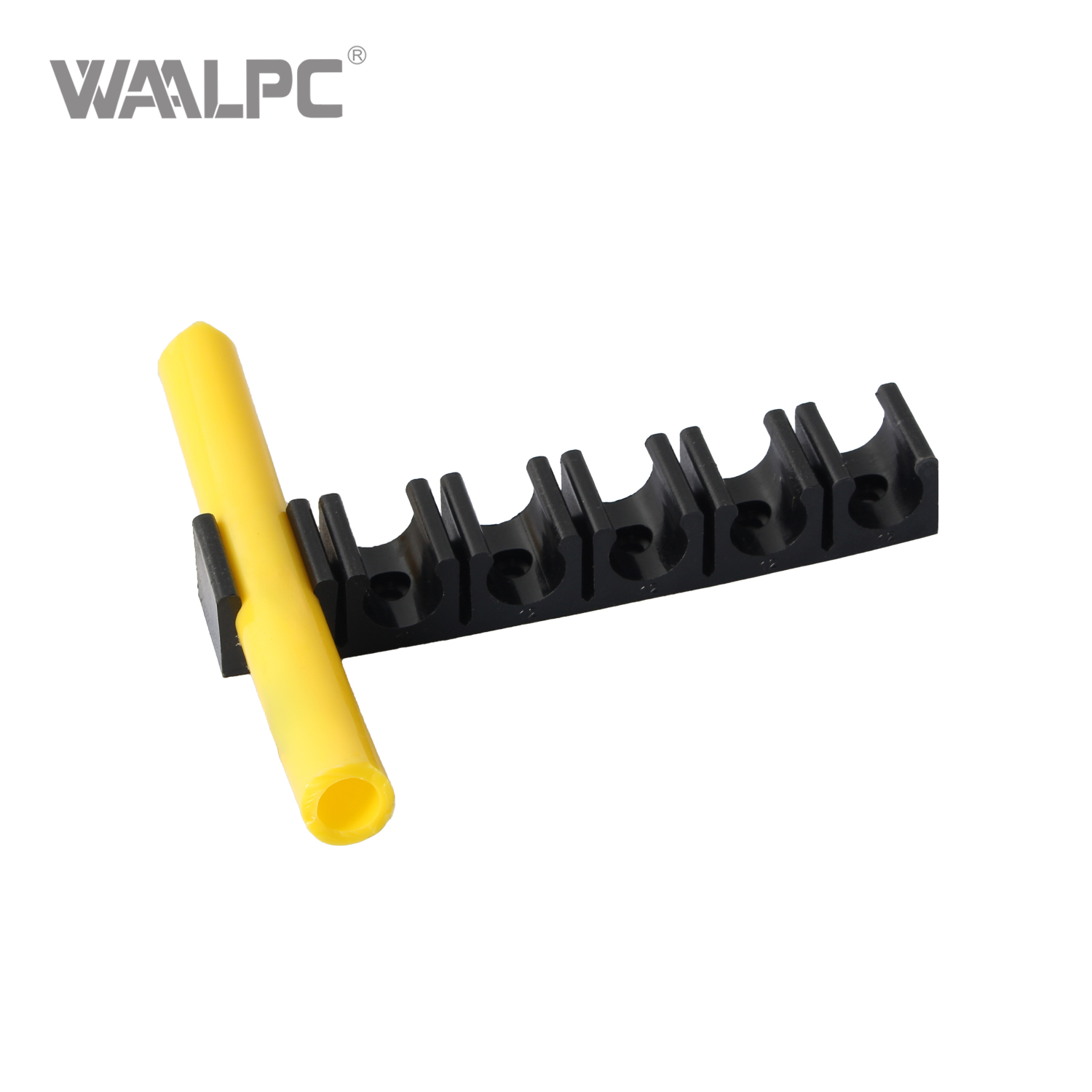

• 다중 튜브 고정 - 단일 클램프 본체에 여러 개의 튜브 또는 호스(2~6개 라인)를 단단히 고정하여 어수선함을 줄이고 깔끔한 튜브 라우팅을 보장합니다.

• 공간 절약형 설계 - 컴팩트한 구조로 되어 있어 여러 개의 단일 클램프를 사용하는 것보다 최대 30% 적은 설치 공간이 필요하므로 제한된 공간과 제어 캐비닛에 이상적입니다.

• 통합 마운팅 베이스 - 내장형 마운팅 베이스를 사용하면 추가 브래킷 없이 패널, 기계 프레임 또는 DIN 레일에 쉽게 설치할 수 있습니다.

• 진동 및 소음 감소 - 엔지니어링 플라스틱 구조는 탁월한 감쇠 특성을 제공하여 진동 및 소음 전달을 줄여 시스템 수명을 연장하고 작업장 안전을 향상시킵니다.

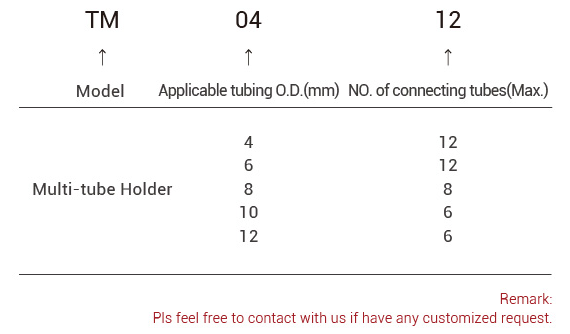

주문 코드

사양

모델	TM-04	TM-06	TM-08	TM-10	TM-12
주변 온도	-20~60℃
재료	난연성 폴리프로필렌(UL-94 규격 V-0 상당)
색상	검은색
종범	취부용 십자구멍부착 접시태핑나사(아연 크로메이트)

적용 가능한 튜브

튜브 재료	나일론, 소프트 나일론, 폴리우레탄, 기타 소프트 플라스틱 튜브
튜브 외경	Φ4, Φ6, Φ8, Φ10, Φ12

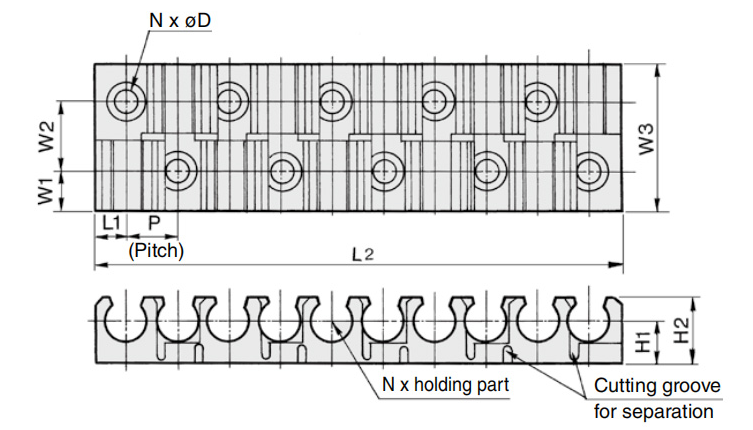

구조 및 치수(MM)

적용 튜브 외경(mm)	모델	N 아니요. 부품 보유 중	피	L1	L2	W1	W2	W3	G1	G2	ΦD	장착 나사
												(호칭*길이)
4	TM-04	12	6	3.25	72.5	4.5	8	17	5	7.5	22	2*6
6	TM-06	12	7.5	4.5	91.5	5.5	10	21	6.5	10	2.8	2.6*8
8	TM-08	8	9.5	5.5	77.5	6	11	23	7.5	12	2.8	2.6*8
10	TM-10	6	12.5	7.5	77.5	6.5	12	25	8.8	14.3	3.2	3*8
12	TM-12	6	15	9	93	6.5	12	25	9.8	16.3	3.2	3*8
