압축 공기 시스템의 일반적인 과제는 다양한 국제 스레드 표준에 맞는 여러 유형의 스레드 피팅을 비축해야 한다는 것입니다. 그러나 SMC KQ2 시리즈 원터치 피팅에 통합된 다목적 Uni-thread(Uni-Fit이라고도 함)는 게임의 판도를 완전히 바꿔 놓았습니다. 이 기사에서는 재고를 간소화하고 조립 속도를 높이며 비용을 절감하는 차세대 범용 공압 피팅인 KQ2 시리즈의 기술, 이점, 사양 및 실제 적용 사례를 심층적으로 살펴봅니다.
전 세계의 공압 시스템은 혼란스러운 스레드 표준 조합에 의존합니다. 영국 표준 파이프는 평행(G, PF라고도 함) 버전과 테이퍼(Rc, PT라고도 함) 버전으로 제공됩니다. 미국 표준 NPT 및 NPTF는 북미에서 일반적입니다. 미터법 M 스레드는 유럽과 아시아 전역에서 널리 사용됩니다.
과거에는 엔지니어들이 스레드 유형별로 피팅을 별도로 비축해야 했기 때문에 창고 공간을 점유하고 자본을 묶어두어야 했습니다. 더 나쁜 것은 크로스 스레딩이나 씰 불일치로 인해 종종 누출, 시스템 가동 중지 시간 및 유지 관리 비용 증가가 발생했다는 것입니다. KQ2 시리즈는 이 문제를 핵심적으로 해결합니다.
KQ2 시리즈는 특허 받은 Uni-thread(Uni-Fit) 설계를 사용합니다. 호환되는 NPT, NPTF, Rc(PT) 및 G(PF) 암나사산과 따라서 단일 Uni-thread 피팅은 여러 국제 표준과 호환되므로 사용자는 한 가지 유형 의 피팅만 보유할 수 있습니다. 여러 유형이 아닌
그 비밀은 암나사의 표준 45° 모따기에 대해 밀봉되도록 특별히 설계된 NBR 적층 스테인리스강 개스킷 에 있습니다 . 밀봉은 나사산 자체가 아닌 개스킷에 의존하기 때문에 교차 나사산 위험이 크게 줄어들고 피팅을 더 빠르고 일관되게 설치할 수 있습니다.
KQ2 유니 스레드 피팅은 안정적인 밀봉을 위해 손으로 조인 후 렌치로 마지막으로 조이기만 하면 됩니다. 이는 1/3의 시간이 소요됩니다. 독립적인 테스트에 따르면 조립 시간이 약 기존 피팅에 비해 약 단축되어 75% 유지 관리 엔지니어가 더 중요한 작업에 집중할 수 있습니다.
분리할 때마다 다시 적용해야 하는 PTFE 테이프 또는 액체 밀봉제를 사용하는 피팅과 달리 KQ2 개스킷 씰은 여러 번 완전히 재사용할 수 있습니다. 성능 손실 없이 또한 이 설계는 나사 밀봉제 조각이 압축 공기 시스템에 유입되는 위험을 최소화합니다. 이는 제약 또는 식품 가공 라인과 같은 청정 환경에서 중요한 고려 사항입니다.
KQ2 시리즈는 이전 모델보다 훨씬 가볍습니다. 이전 세대에 비해 새로운 피팅은 너비가 최대 23% 감소 하고 최대 24% 감소하며 높이가 전체 중량이 57% 감소하여 모바일 장비 및 무게에 민감한 응용 분야에 이상적입니다.
릴리스 칼라는 최대 30% 적은 힘이 필요 튜브 삽입 시 하고 튜브 제거 시 최대 20% 적은 저항이 필요하도록 재설계되었습니다 . 콜릿은 또한 스테인리스 스틸 척이 튜브에 너무 깊게 물리는 것을 방지하여 튜브 수명을 연장하고 배관 재작업을 더 쉽게 만듭니다.

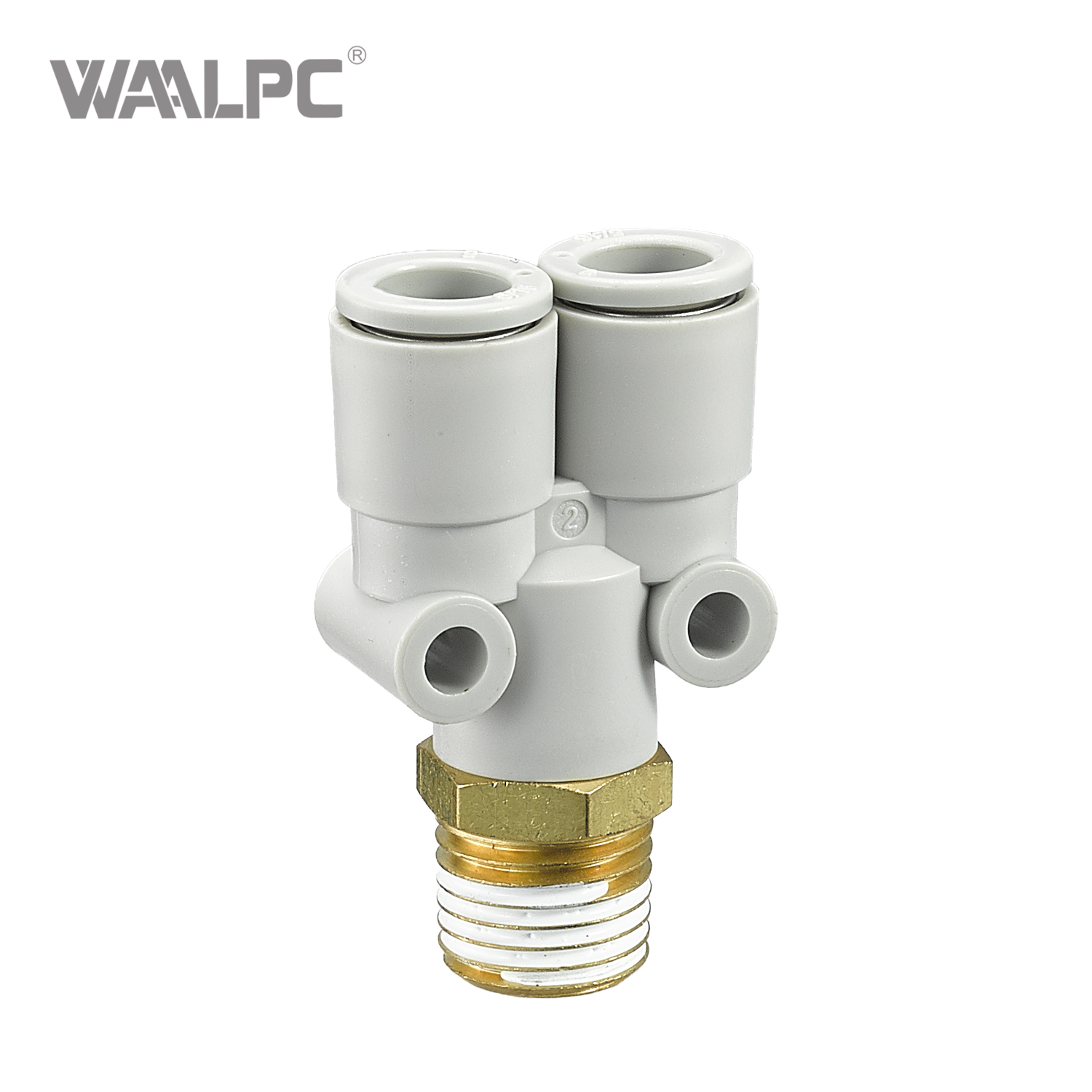

KQ2 제품군 에는 인상적인 51가지 본체 유형 (직선 커넥터, 엘보우, 암형 엘보우, 벌크헤드 유니온, Y-조인트, 리듀서, 플러그 등)이 포함되어 있습니다. 각 모델은 미터법 또는 인치 크기 포트와 다양한 스레드 옵션으로 제공됩니다.
미터법 스레드: M3, M5, M6
R/Rc(BSPT, PT) 테이퍼 스레드: 1/8″, 1/4″, 3/8″, 1/2″
G(BSPP, PF) 평행 스레드: 1/8″, 1/4″, 3/8″, 1/2″
NPT 스레드: 10‑32UNF, 1/16″, 1/8″, 1/4″, 3/8″, 1/2″
Uni(범용) 스레드: 1/8″, 1/4″, 3/8″, 1/2″
피팅은 2mm ~ 16mm (미터법) 또는 1/8″ ~ 1/2″ (인치)의 튜브 외부 직경을 수용하며 와 호환됩니다. 나일론, 소프트 나일론 및 폴리우레탄(PU) 튜브 .
매개변수 |
값 |
사용 가능한 유체 |
공기, 범용수 |
사용압력범위 |
–100kPa(진공) ~ 1MPa |
내압(23°C) |
3MPa |
유체온도(공기) |
–5°C ~ +60°C |
유체온도(물) |
0°C ~ +40°C(동결되지 않음) |
실재질/표면처리 |
황동(도금 없음) 또는 무전해 니켈 도금 황동 |
씰 재질 |
NBR(니트릴 고무) |
본체 재질 |
PBT(폴리부틸렌 테레프탈레이트) + C3604 황동 |
척 & 가이드 |
SUS304 스테인레스 스틸 |
해제 버튼 |
타원형 또는 원형 |
KQ2 시리즈는 -100kPa 의 진공 조건부터 최대 작동 압력 1MPa 까지 안정적으로 작동하므로 진공 처리 시스템과 표준 압축 공기 라인 모두에 적합합니다.
물 응용 분야의 경우 시스템이 결빙되지 않는 한 온도 범위는 0°C ~ +40°C입니다.
KQ2 시리즈의 유연성과 신뢰성으로 인해 포함한 광범위한 산업 부문에서 선택되었습니다. 자동차, 전자, 제약, 석유화학, 철강, 섬유, 광업을 .
자동차: 일관된 스프레이 코팅 품질을 보장하기 위해 도장 공장 공기 압축기에 사용됩니다.
전자 및 제약: 오염되지 않은 개스킷 씰은 나사산 밀봉제 잔해가 허용되지 않는 깨끗한 환경에 이상적입니다.
철강 및 광업: 견고한 황동/스테인리스강 구조와 넓은 온도 허용 오차는 까다로운 조건에서도 안정적으로 작동합니다.
Uni-thread 피팅의 경우 개스킷 씰이 사용됩니다. 다른 스레드 유형(M, R, Rc, NPT)의 경우 사전 도포된 실란트를 사용할 수 있습니다. 두 옵션 모두 전체 압력 범위에 걸쳐 누출 없는 연결을 제공합니다.
51가지 본체 유형에는 수형 커넥터, 암형 커넥터, 엘보우 피팅, 벌크헤드 유니온, Y-조인트, T-조인트, 리듀서 니플, 플러그, 분기 커넥터 등 모든 일반적인 구성이 포함됩니다. 이러한 포괄적인 선택을 통해 설계자는 단일 피팅 제품군으로 모든 공압 회로를 구성할 수 있습니다.
SMC는 통해 KQ2 시리즈에 대한 완전한 엔지니어링 지원을 제공합니다 CADENAS 2D/3D CAD 시스템을 . 이를 통해 엔지니어는 전체 부품 번호 CAD 데이터를 다양한 형식으로 출력하여 설계 시간을 대폭 단축하고 오류를 줄일 수 있습니다.
Uni-thread 기술이 적용된 SMC KQ2 시리즈 원터치 피팅은 공압 시스템 설계의 가장 오래된 문제 중 하나인 호환되지 않는 여러 스레드 표준을 관리해야 하는 필요성을 해결합니다. 단일 피팅으로 NPT, NPTF, Rc(PT) 및 G(PF) 나사산을 사용할 수 있도록 함으로써 KQ2 시리즈는 다음과 같은 이점을 제공합니다.
재고 감소 – 단 하나의 스레드 유형만 비축하면 되므로 자본과 창고 공간이 확보됩니다.
설치 시간 절약 – 최대 75% 더 빠른 조립.
비용 절감 – 피팅은 재사용이 가능하며 실란트나 PTFE 테이프가 필요하지 않습니다.
신뢰성 향상 – 개스킷 씰로 크로스스레딩 및 오염을 방지합니다.
공간과 무게를 절약합니다 . 이전 모델보다 최대 57% 더 가볍고 24% 더 짧습니다.
최대의 유연성을 제공합니다 . 51가지 본체 유형, 8가지 스레드 시스템, 2mm ~ 16mm의 튜브 직경 등
