Mosiężna szybkozłączka do zastosowań ze sprężonym powietrzem i wodą

1.Szybkie łączenie rur pneumatycznych do systemów rur pneumatycznych.

2.Szeroka gama modeli złączek rurowych spełniających wszystkie Twoje potrzeby w systemach rur pneumatycznych

3. Nawet po instalacji kierunek rury można dowolnie zmieniać.

4. Niklowany metalowy korpus zapewnia ochronę przed korozją i zanieczyszczeniami.

5.Wszystkie gwinty R i NPT są uszczelniaczami podkładowymi.

6. Wszystkie gwinty cylindryczne są standardowo wyposażone w uszczelki typu O-ring.

Kod zamówienia

SPECYFIKACJE

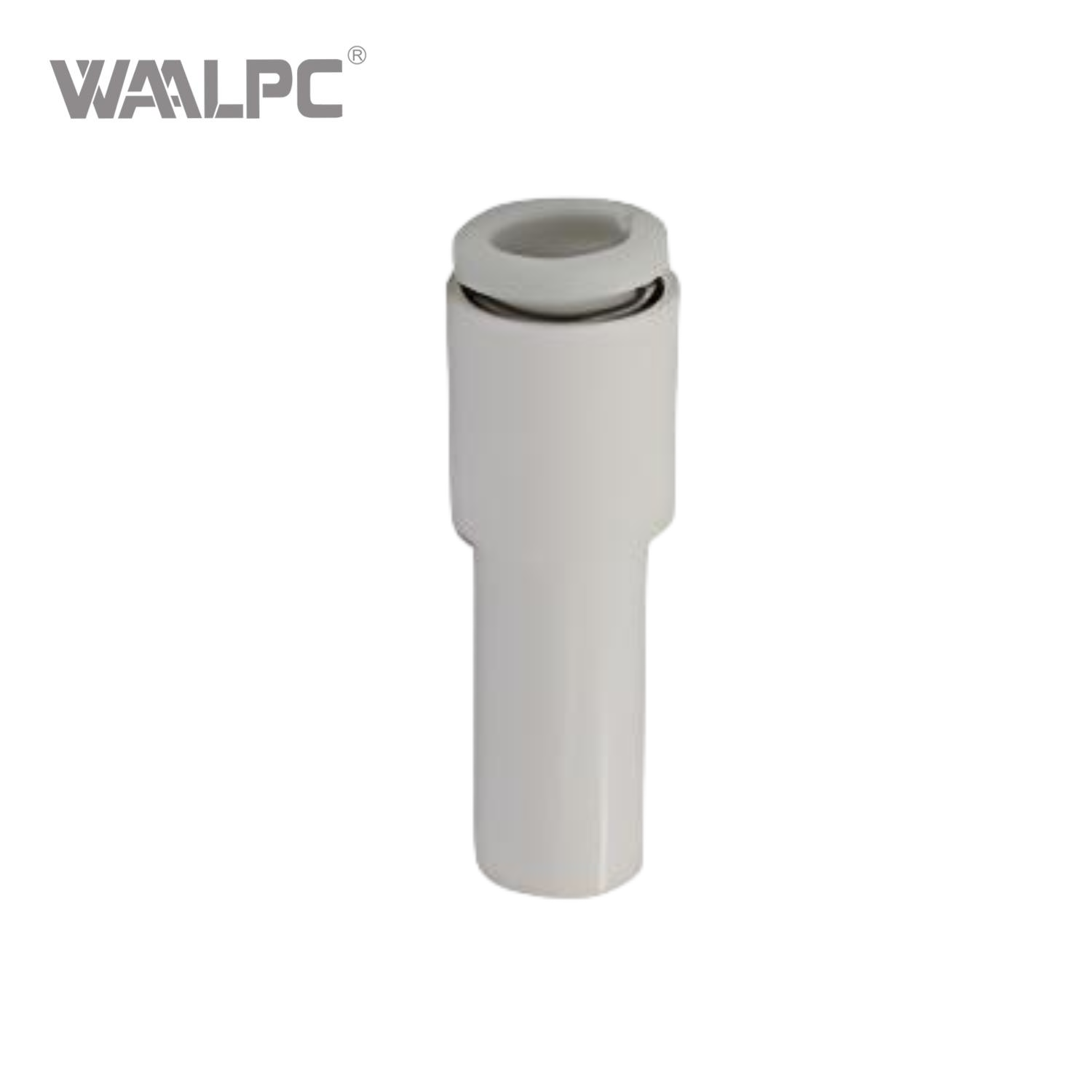

Złącze redukcyjne kaniuli: Y-KQ2R

Pasuje do zewnętrznej średnicy rury (mm)	Odpowiedni rozmiar złączki rurowej Φd	ΦD	L	A	M	Waga (G)
Φ2	Φ4	6.1	27.8	14.5	11.9	0.6
Φ3,2	Φ4	7.4	28.6	15.3	13.3	1.6
	Φ6	7.4	29.5	16.2	13.3	1
Φ4	Φ6	8.8	29.5	16.2	13.3	2.2
	Φ8	8.8	29.5	15.3	13.3	1.3
	Φ10	10.7	33.6	18	13.3	2.2
Φ6	Φ4	10.7	33.6	20.3	13.3	1.4
	Φ8	10.7	31.5	17.3	13.3	1.7
	Φ10	10.7	33.6	18	13.3	2.1
	Φ12	13.6	36.5	19.5	13.3	3.2
Φ8	Φ10	13.6	35	19.4	14.2	2.9
	Φ12	13.6	36.5	19.5	14.2	3.4
Φ10	Φ12	16.2	39.2	22.8	15.6	4.5
	Φ16	16.2	44.7	24.1	15.6	4.5
Φ12	Φ16	19	45.7	25.1	17	7

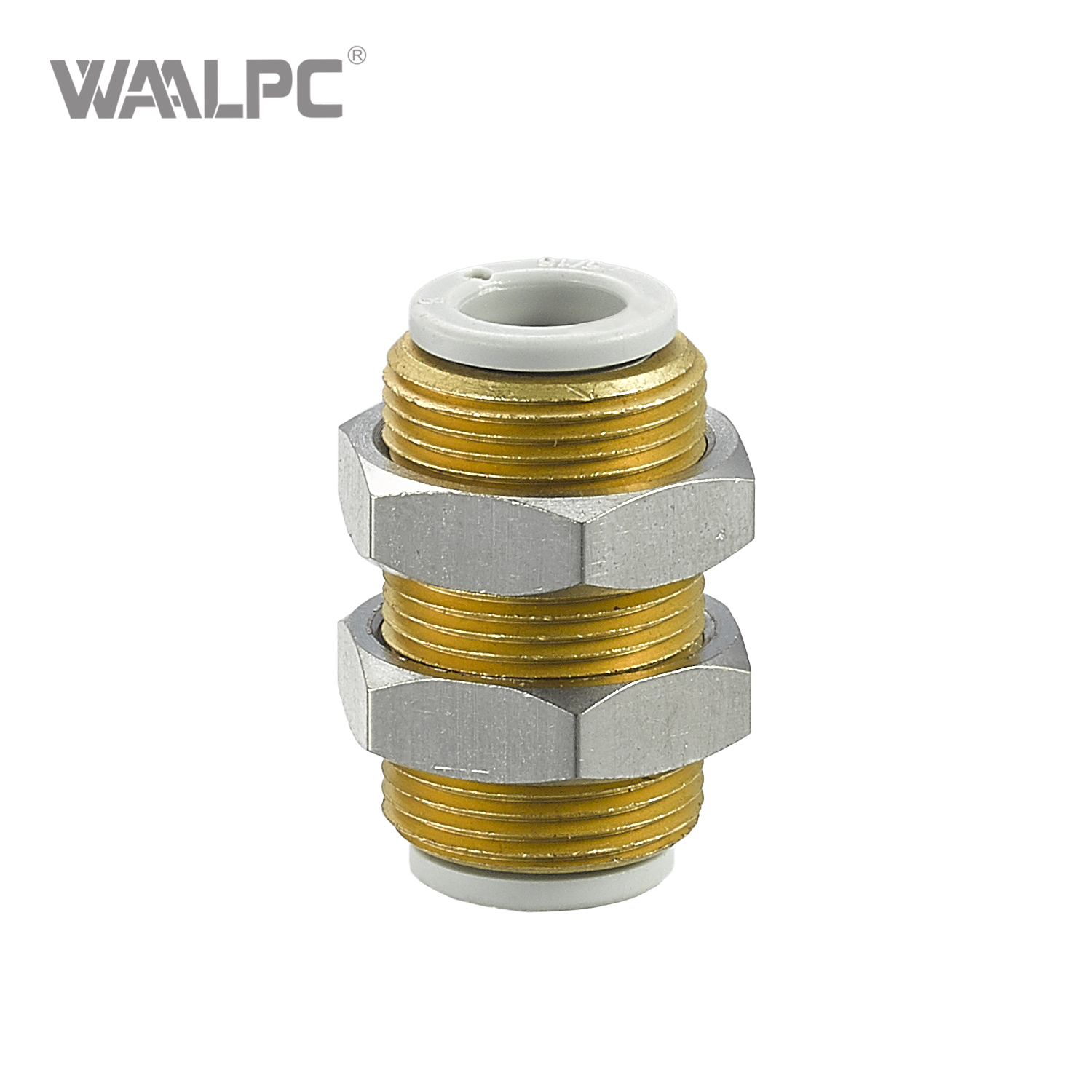

Rura prosta do montażu panelowego: Y-KQ2E

Pasuje do zewnętrznej średnicy rury (mm)	T (M)	H (Sześciokątne przeciwne strony)	L	Otwory montażowe	M	Waga (G)
Φ3,2	M12x1	14	27.1	13	13.3	24.1
Φ4	M12x1	14	27.1	13	13.3	22.9
Φ6	M14x1	17	27.6	15	13.3	28
Φ8	M16x1	19	29.2	17	14.2	34
Φ10	M20x1	24	32.6	21	15.6	64.4
Φ12	M22x1	27	35.4	23	17	63.8
Φ16	M28x1,5	32	41.9	29	20.6	120.1

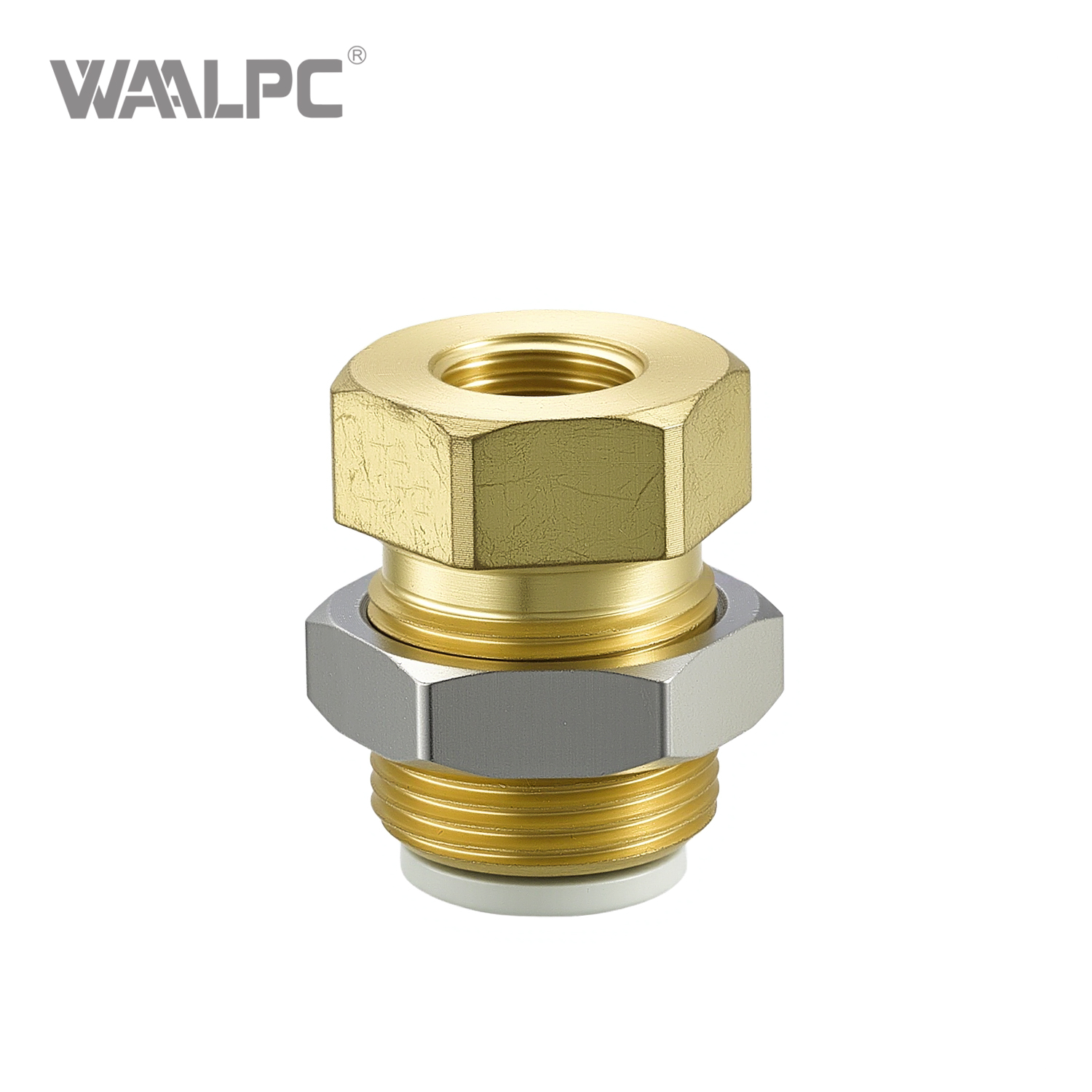

Złącze przelotowe z gwintem wewnętrznym do montażu panelowego: Y-KQ2E

Pasuje do zewnętrznej średnicy rury (mm)	Gwint łączący Rc	T (M)	H1 (Sześciokątne przeciwne strony)	H2 (Sześciokątne przeciwne strony)	L1	L2	Otwory montażowe	M	Waga (G)
Φ3,2	Φ1/4	M12x1	17	14	28.8	14.5	13	13.3	31.2
Φ4	Φ1/8	M12x1	14	14	24.3	10	13	13.3	21.2
	Φ1/4	M12x1	17	14	28.8	14.5	13	13.3	30.9
Φ6	Φ1/8	M14x1	17	17	23.8	9	15	13.3	28.9
	Φ1/4	M14x1	17	17	28.3	13.5	15	13.3	32.4
	Φ3/8	M14x1	19	17	30.3	15.5	15	13.3	35.9
Φ8	Φ1/8	M16x1	17	19	24.1	6.8	17	14.2	30.5
	Φ1/4	M16x1	17	19	28.3	11	17	14.2	33.1
	Φ3/8	M16x1	19	19	31.8	14.5	17	14.2	37.4
Φ10	Φ1/4	M20x1	22	24	29.6	10	21	15.6	63.8
	Φ3/8	M20x1	22	24	31.6	12	21	15.6	21
Φ12	Φ3/8	M22x1	24	27	32.6	12	23	17	69.3
	Φ1/2	M22x1	24	27	38.1	17.5	23	17	72.7
Φ16	Φ3/8	M28x1,5	30	32	34.4	11.5	29	20.6	122.2
	Φ1/2	M28x1,5	30	32	38.8	15.9	29	20.6	132.1

Łuk do montażu panelowego: Y-KQ2LE

Pasuje do zewnętrznej średnicy rury (mm)	T (M)	H1 (Sześciokątne przeciwne strony)	H2 (Sześciokątne przeciwne strony)	B	mi	ΦD	Otwory montażowe	M	Waga (G)
Φ4	M12x1	14	14	14.8	28	8.8	13	13.3	21.2
Φ6	M14x1	17	17	15.3	30.3	10.7	15	13.3	29.4
Φ8	M16x1	17	19	17.3	32	13.6	17	14.2	30.4
Φ10	M20x1	22	24	19.6	33.7	16.2	21	15.6	53.5
Φ12	M22x1	24	27	21.9	43.5	19	23	17	61

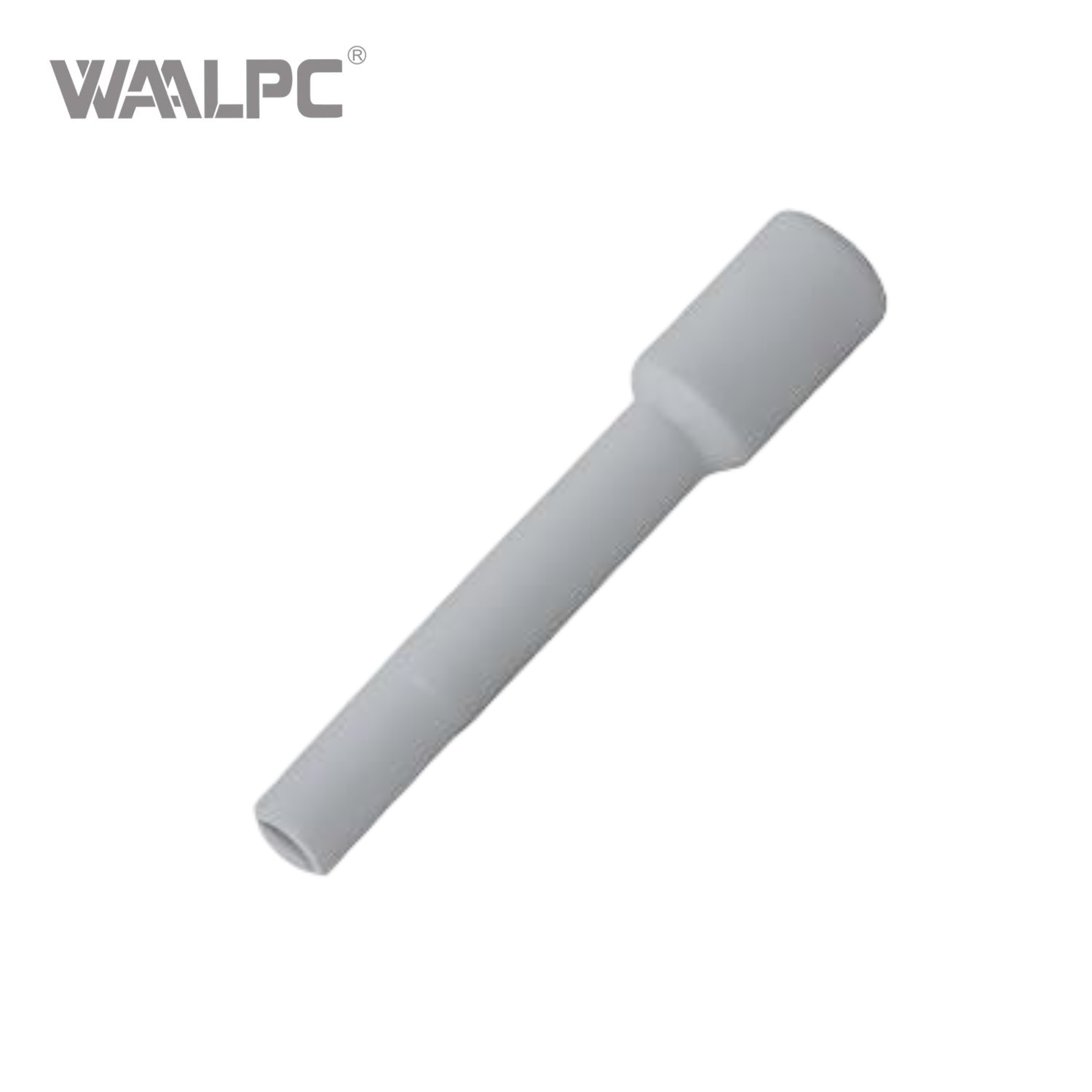

Wtyczka: Y-KQ2P

Odpowiedni rozmiar rury Φd	ΦD	L	A	Waga (G)
Φ2	3	22.3	10.4	0.1
Φ3,2	5	31.5	18.2	1
Φ4	6	32	18.7	1
Φ6	8	35	21.7	1
Φ8	10	39	24.8	2
Φ10	12	43	27.4	3.5
Φ12	14	45.5	28.5	5
Φ16	20.9	47	26.4	8

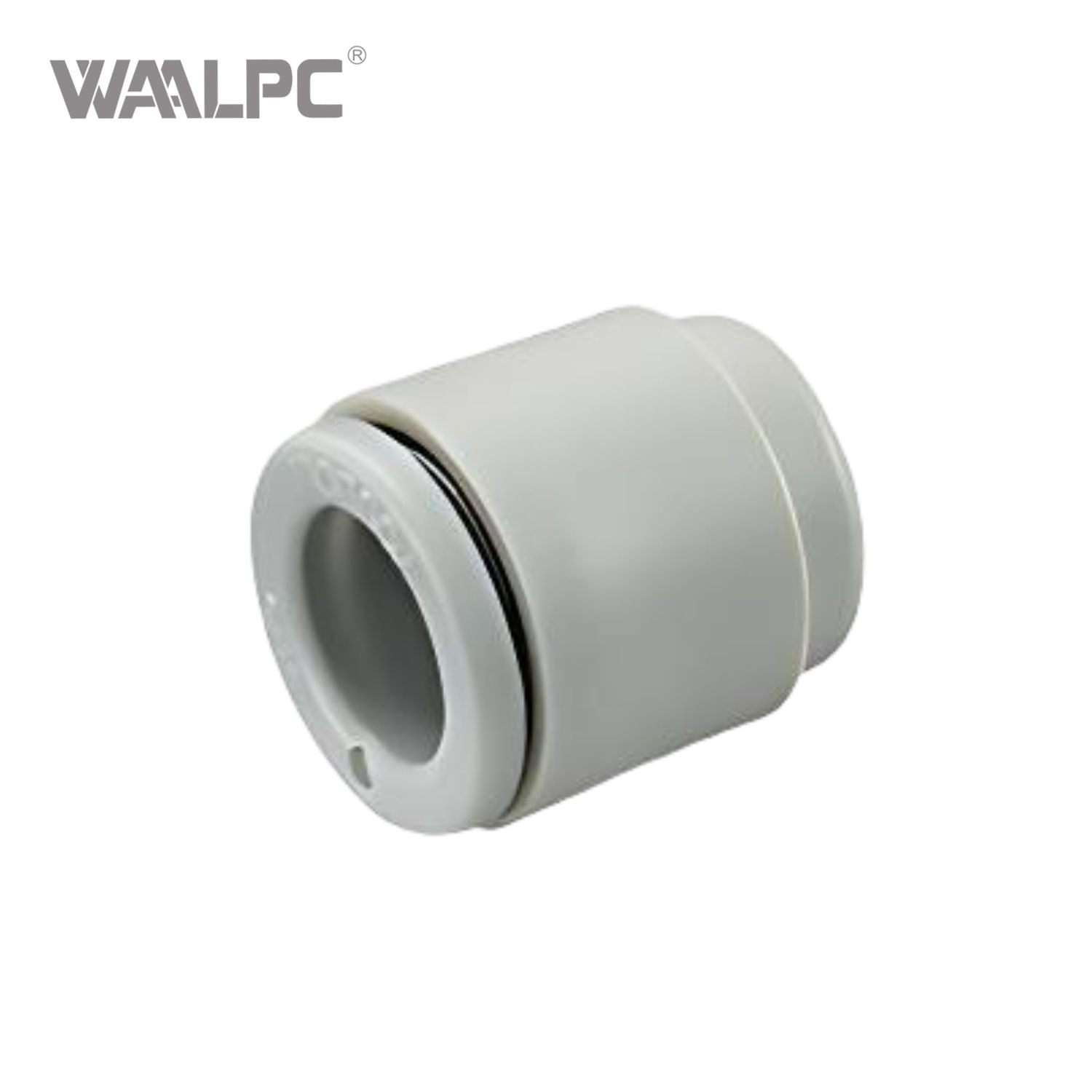

Zaślepka rury: Y-KQ2C

Pasuje do zewnętrznej średnicy rury (mm)	ΦD	L	M	Waga (G)
Φ4	8.8	14.6	13.3	0.8
Φ6	10.7	14.8	13.3	1.1
Φ8	13.6	15.6	14.2	2
Φ10	16.2	17.3	15.6	2.9
Φ12	19	18.58	17	4.5
Φ16	23.8	23	20.6	8.4
