وحدات تحضير الهواء المصنوعة من الألومنيوم: حماية نظامك الهوائي وإطالة عمر خدمة المعدات

الهواء المضغوط الخام الخارج مباشرة من الضواغط لا يكون نظيفًا أبدًا. يحمل الماء المتكثف والجزيئات الصلبة وصدأ الأنابيب والشوائب الأخرى. سيؤدي إدخال هذا الهواء غير المعالج مباشرة إلى الأسطوانات والصمامات اللولبية وأدوات الهواء إلى تآكل الختم والتصاق الصمام وتسرب الهواء ووقت التوقف غير المتوقع، مما يزيد من تكلفة الصيانة والاستبدال بشكل كبير.

وهذا هو بالضبط السبب وراء أهمية أجهزة تحضير الهواء الموثوقة - وحدات تحضير الهواء المصنوعة من الألومنيوم من النوع SMC - لكل ورشة عمل تعمل بالهواء المضغوط وخط إنتاج آلي.

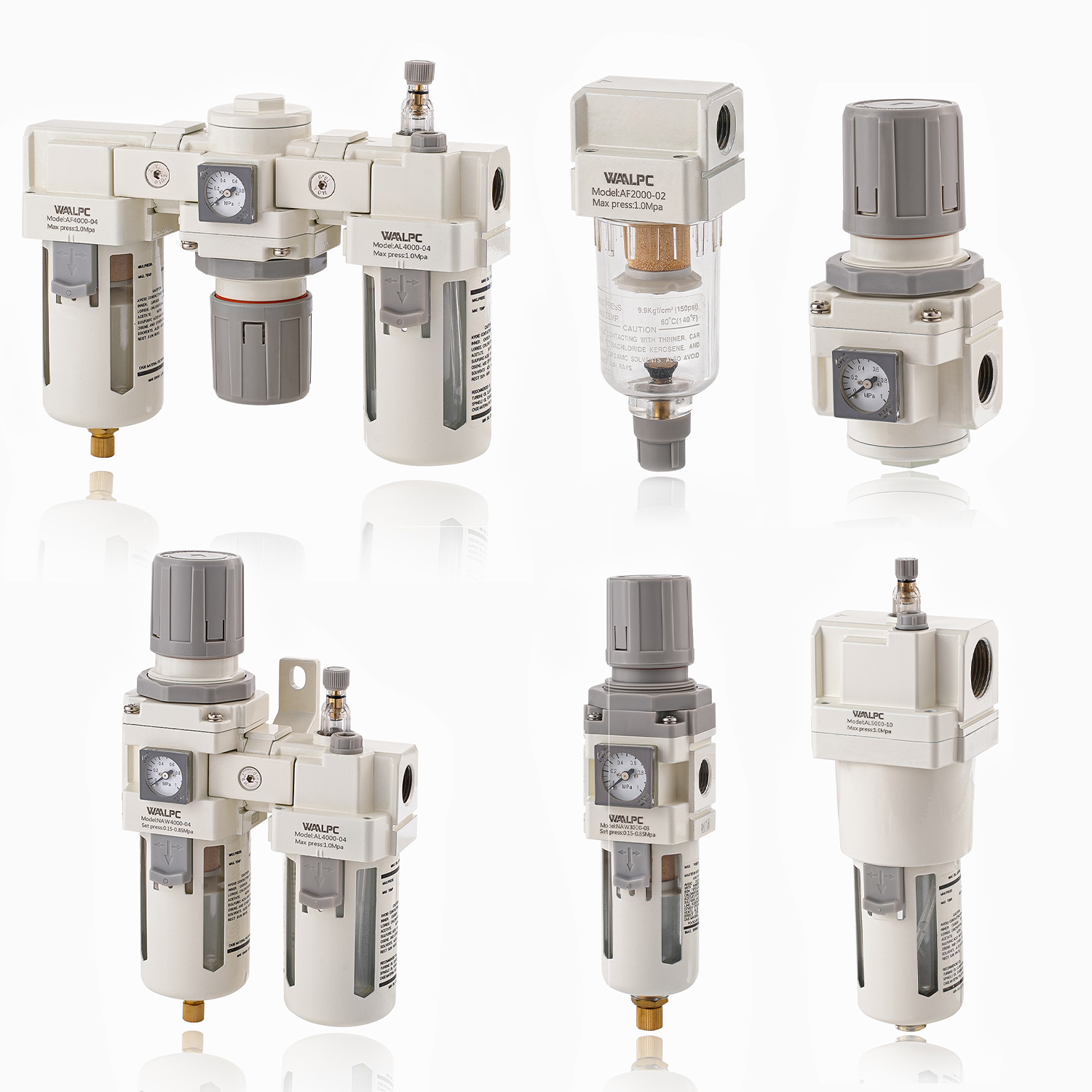

تغطي مجموعتنا المعيارية لإعداد الهواء وحدات مجموعة FRL كاملة الوظائف (سلسلة AC)، وفلتر هواء فردي (AF)، ومنظم هواء (AR)، ووحدة مكونة من قطعتين لمنظم الفلتر (AW)، ووحدة تشحيم منفصلة (AL). وقد تم تصنيع جميعها بهيكل مصنوع من سبائك الألومنيوم المصبوبة، مما يوفر أداءً مستقرًا للأغراض العامة والبيئات الصناعية ذات الظروف القاسية.

ماذا يوجد داخل عائلة المنتج

تتبع السلسلة بأكملها مفهومًا معياريًا، بحيث يمكنك تحديد مكونات فردية أو مجموعات مجمعة وفقًا لمتطلبات دائرة الهواء الفعلية الخاصة بك:

1. فلتر هواء AF : يزيل الجزيئات الصلبة والرطوبة المكثفة من الهواء المضغوط. درجات الترشيح اختيارية: 5μm /25μm /40μm. يتوفر التصريف اليدوي أو التصريف التلقائي للضغط التفاضلي.

2. منظم الهواء AR : يعمل على استقرار ضغط الإخراج بدقة ضمن نطاق تدفق واسع، حتى في ظل ضغط الهواء الداخل المتقلب. نطاق ضغط العمل: 0.05-1.6 ميجا باسكال.

3. فلتر ومنظم AW (مجموعة مكونة من وحدتين) : يدمج الترشيح وتنظيم الضغط في جسم واحد مدمج. مثالي للأنظمة التي تحتاج إلى هواء ثابت ونظيف بدون تشحيم برذاذ الزيت.

4. AL Lubricator : يضيف رذاذ الزيت الناعم بشكل متناسب إلى تدفق الهواء، مما يوفر التشحيم للأجزاء المتحركة الهوائية في اتجاه مجرى النهر. الزيت الموصى به: زيت التوربينات ISO VG32.

5. مجموعة AC FRL المكونة من ثلاث وحدات : مرشح + منظم + أداة تشحيم الكل في واحد. حل متكامل لمعالجة الهواء لأدوات الهواء والأسطوانات والصمامات التي تتطلب هواء مضغوطًا مشحمًا.

المزايا الأساسية لوحدات تحضير الهواء المصنوعة من الألومنيوم من سلسلة SMC

✅ هيكل متين من سبائك الألومنيوم المصبوب. يعتمد الجسم الرئيسي على سبائك الألومنيوم المصبوبة، وتتميز بمقاومة الضغط العالي، ومقاومة التآكل، ومقاومة الأحماض والقلويات، وتتكيف مع ظروف العمل ذات درجات الحرارة المنخفضة العالية. تغطي درجة حرارة التشغيل -5 درجة مئوية ~ 60 درجة مئوية ، ويدعم خيار النوع D -40 درجة مئوية ~60 درجة مئوية لمواقع البيئة الباردة.

✅ خيارات الصرف المرنة يمكن تحديد كل من الصرف اليدوي (M) والصرف التلقائي للضغط التفاضلي. يعمل التصريف التلقائي على تحرير المشغلين من أعمال تفريغ المياه اليدوية المتكررة لمعدات التشغيل بدون توقف على مدار 24 ساعة.

✅ أحجام منافذ واسعة واختيار التدفق : G1/4، G3/8، G1/2، G3/4 (G-thread). يغطي الموديلات AC2000 / AC2010، AC3000 / AC3010، AC4000 / AC4010، التدفق المقدر من 500 لتر/دقيقة حتى 4500 لتر/دقيقة، مما يتوافق مع المعدات الصغيرة الحجم مع المحطات الهوائية الثقيلة.

✅ لأداء الضغط المستقر : نطاق تنظيم الضغط 0.05-1.6 ميجا باسكال (72.5-232 رطل لكل بوصة مربعة) ؛ أقصى ضغط التشغيل: 1.6 ميجا باسكال؛ تصل مقاومة الضغط إلى 2.0 ميجا باسكال (290 رطل لكل بوصة مربعة). مقياس ضغط مطابق مدمج وأقواس تثبيت من النوع L للتثبيت السريع وقراءة الضغط في الوقت الحقيقي.

✅ دعم التخصيص نحن ندعم الطلبات المخصصة لظروف العمل الخاصة. اتصل بفريق المبيعات لدينا للحصول على درجة حرارة خاصة ودقة الفلتر والتكوين الخاص.

سيناريوهات التطبيق النموذجية

يتم نشر مجموعات إعداد الهواء هذه على نطاق واسع في العديد من الصناعات:

• خطوط إنتاج التجميع الآلي

• ماكينات التعبئة والتغليف والطباعة

• معدات النجارة

• محطات عمل الأدوات الهوائية (مفاتيح الشد، والمطاحن، ومثاقب الهواء)

• أنظمة التحكم الهوائية بالمصنع العام

• معدات التشغيل الآلي للصناعات الخفيفة

نصيحة عملية: إذا كانت المكونات الهوائية النهائية الخاصة بك مصممة خالية من الزيوت (أختام مشحمة ذاتيًا)، فاختر تركيبة مكونة من وحدتين مع منظم الفلتر AW ، ولا تستخدم أداة التشحيم. سوف يعمل رذاذ الزيت المشحم على إزالة الشحوم المدمجة وتقصير عمر المكونات. استخدم مجموعة AC FRL الكاملة المكونة من ثلاث قطع فقط عندما تتطلب الأسطوانات أو أدوات الهواء تشحيم رذاذ الزيت.

كيفية قراءة رمز الطلب الخاص بنا

خذ مجموعة AC-series FRL على سبيل المثال: AC 2000‑02 M

• AC = وحدة الجمع FRL

• 2000/3000/4000 = حجم الجسم

• 02(G1/4)،03(G3/8)،04(G1/2)،06(G3/4) = حجم سن المنفذ

• م = استنزاف يدوي؛ فارغ = استنزاف تلقائي للضغط التفاضلي

بالنسبة للوحدات الفردية مثل مرشح AF، ومنظم AR، ومنظم مرشح AW، ووحدة التشحيم AL، يتبع منطق الترميز قواعد مماثلة. أرسل لنا حجم المنفذ الخاص بك، ووضع التصريف، ومتطلبات درجة الحرارة، ومتطلبات الضغط، وسيوصي فريقنا بالنموذج الصحيح لك.

الأفكار النهائية

تعود العديد من حالات فشل الهواء إلى سوء إعداد الهواء، وليس إلى الأسطوانات أو الصمامات المعيبة. يساعدك الاستثمار في وحدات FRL / إعداد الهواء عالية الجودة على تقليل فترات التوقف غير المتوقعة، وتقليل تكلفة استبدال قطع الغيار، وإطالة عمر خدمة المعدات الهوائية بالكامل.

توفر عائلة تحضير الهواء المصنوعة من الألومنيوم من سلسلة AC حلولاً معيارية مرنة: يمكنك اختيار مرشح منفصل أو منظم أو مشحم أو مجموعات متكاملة لتناسب تخطيط النظام الخاص بك.

إذا كانت لديك أسئلة فنية أو كنت بحاجة إلى دعم في اختيار النموذج لمشروعك، فلا تتردد في التواصل مع فريقنا الهندسي.
