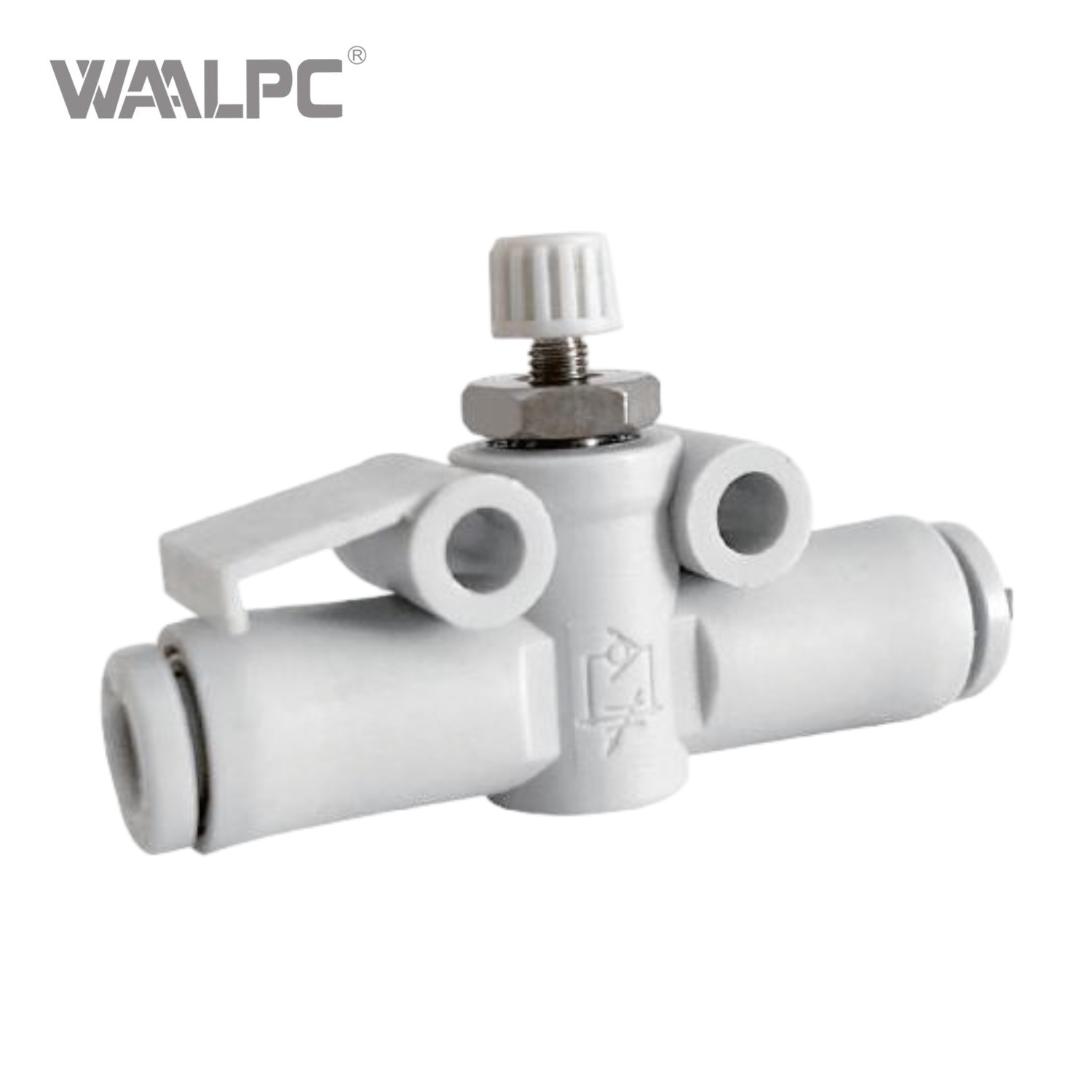

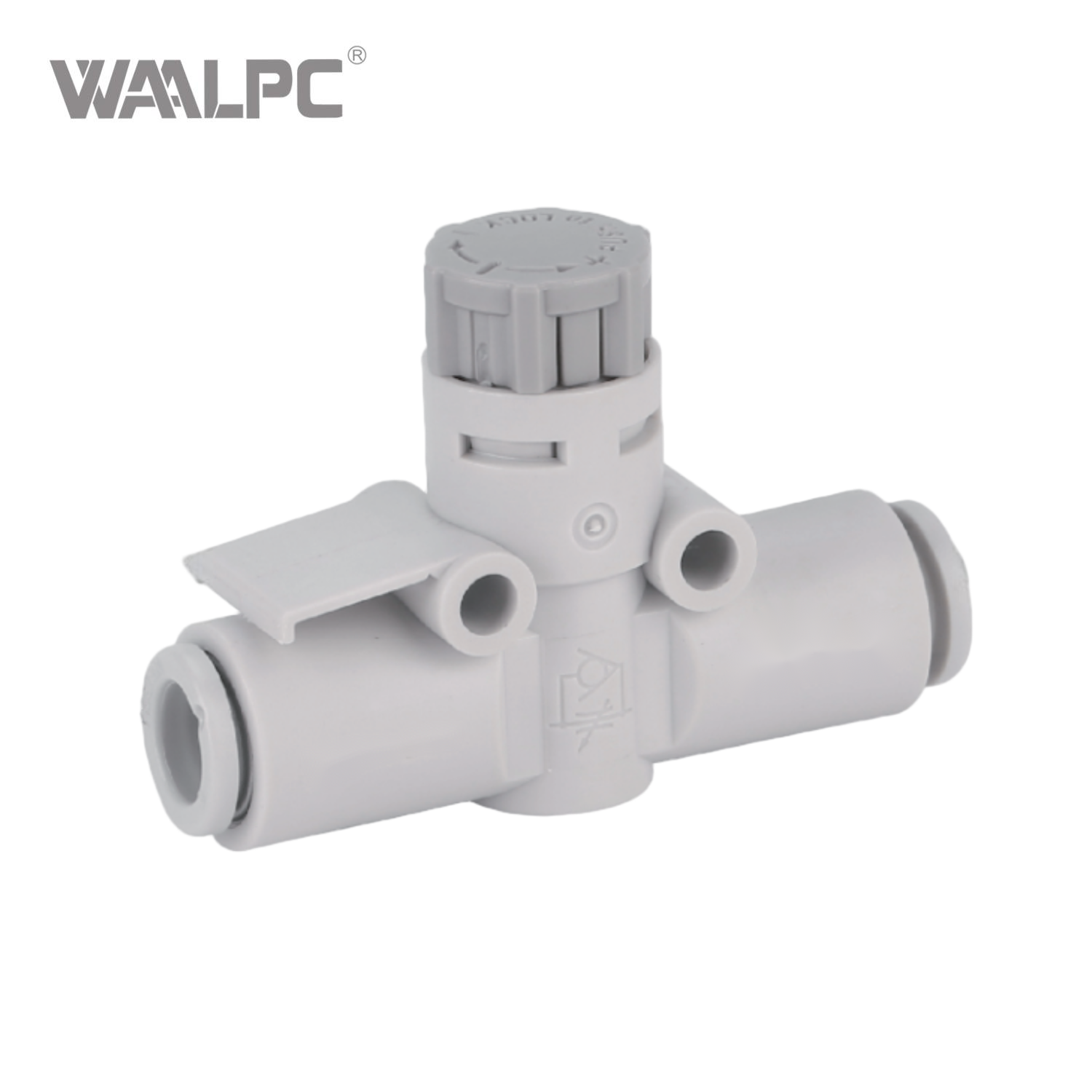

وحدة التحكم في سرعة خط الأنابيب من النوع SMC، صمام الخانق الهوائي القياسي M5 بلمسة واحدة

تركيب اللوحة بدون أدوات (جديد) : يتميز بآلية الضغط للقفل البسيطة التي تسهل تركيب اللوحة، مما يقلل بشكل كبير من ساعات العمل في التثبيت.

تحسين إمكانية تكرار معدل التدفق: يتيح التحكم في التدفق بشكل أكثر اتساقًا وقابلية للتكرار.

تصميم خفيف الوزن: تم تقليل وزن المنتج بنسبة 27% تقريبًا.

طلاء النيكل القياسي: يتم تقديم طلاء النيكل غير الكهربائي كمواصفات قياسية، مما قد يعزز مقاومة التآكل والمظهر.

رمز الطلب

ص - AS 200 2F - 06 أ

                           أنا أنا أنا

                 أبعاد جسم الصمام مع تركيبات أنابيب التوصيل السريع القطر الخارجي المناسب للأنبوب              نوع قفل الدفع

                 100: معيار M5 23: ø3.2 ^{ملاحظة 1}

                 200: 1/8 المعيار 04: ø4

                 205: 1/4 معيار 06: ø6

                 300: 3/8 المعيار 08: ø8

                 400: 1/2 معيار 10: ø10

                                                                                                                                                         12: ø12

ملاحظة 1: يرجى استخدام أنبوب 1/8 بوصة

تحديد

سائل	هواء
ضمان مقاومة الضغط	1.5 ميجا باسكال
الحد الأقصى لضغط التشغيل	1 ميجا باسكال
الحد الأدنى من ضغط التشغيل	0.1 ميجا باسكال
درجة الحرارة المحيطة ودرجة حرارة سائل التشغيل	-5~60 درجة مئوية (غير مجمدة)
مواد الأنابيب القابلة للتطبيق	نايلون، نايلون ناعم، بولي يوريثين، FEP، PFA

بناء

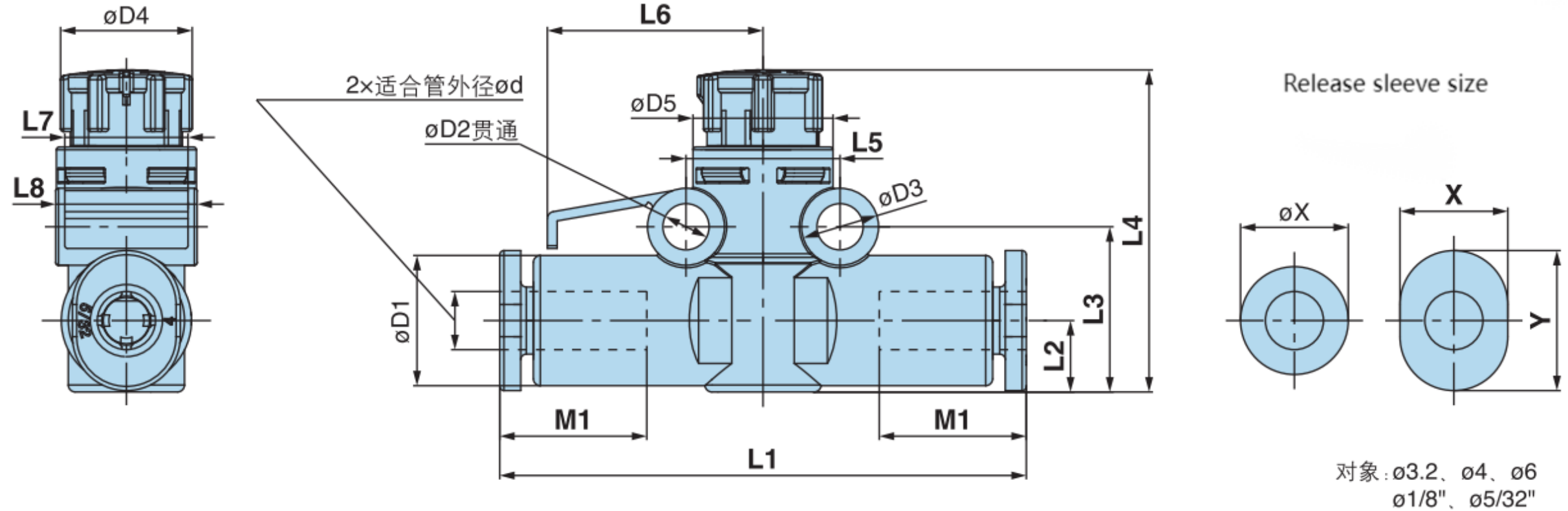

الأبعاد المترية

نموذج	القطر الخارجي للأنبوب مناسب ød	øD1	الافراج عن حجم الأكمام		øD2	øD3	øD4	øD5	L1	L2	L3	L4مذكرة		L5	L6	L7	L8	م1	وزن (ز)
			øX(X)	ي								الأعلى.	دقيقة.
Y-AS1002F口-23A	3.2	8.4	6.7	-	3.3	5.5	9.6	10.2	36.6	5.1	11.8	24.1	23.0	11.0	15.8	8.8	10.1	13.5	3.7
Y-AS1002F口-04A	4	9.8	7.7	-					37.2										4.0
Y-AS1002F口-06A	6	11.8	9.7	-					40	6.1	12.8	24.9	23.9				12.4		5.0
Y-AS2002F口-04A	4	9.8	7.74	-	3.3	5.5	12.3	12.3	41.2	6.3	13.4	31.3	29.9	12.6	17.4	10.5	12.4	13.5	6.1
Y-AS2002F口-06A	6	11.8	9.7	-					43.1										6.9
Y-AS2052F口-06A	6	13.2	11.5	-	4.3	8.0	13.4	16	51.9	7.6	17.2	36.2	34.6	17.0	23.2	12.0	16.1	13.5	11.8
Y-AS2052F口-08A	8	15.5	13.5	-					55.8	8.5	18.2	37	35.4					14.6	13.8
Y-AS3002F口-06A	6	13.2	11.5	-	4.3	8.0	16.5	20.4	57.4	9.8	22	42.6	41.3	22.0	25.0	12.0	20.5	13.5	18.1
Y-AS3002F口-08A	8	15.5	13.5	-					63.8									14.6	20.0
Y-AS3002F口-10A	10	18.7	16.5	-					69									16.4	24.8
Y-AS3002F口-12A	12	21.2	18.5	-					73.9	10.9	22.8	43.6	42.1				22.1	18.4	29.1
Y-AS4002F口-10A	10	18.7	16.5	-	4.3	8.0	18.8	26.2	75	11.3	23.7	51.6	50	28.0	33.0	14.0	26.2	16.4	36.3
Y-AS3002F口-12A	12	21.7	18.5	-					78.8									18.4	42.0

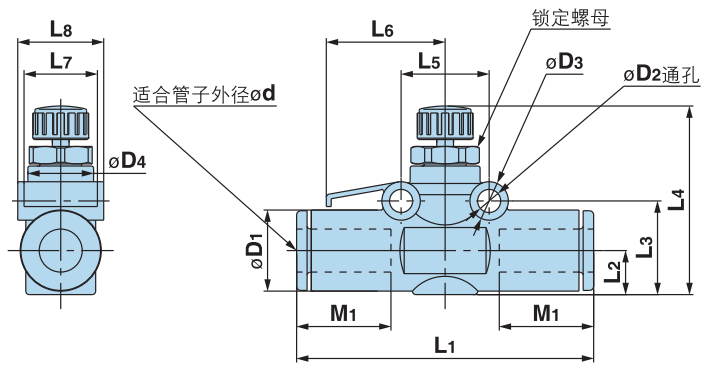

نموذج	القطر الخارجي للأنبوب مناسب ød	د1	د2	د3	د4	L1	L2	L3	L4ملاحظة		L5	L6	L7	L8	م1	وزن (ز)
									الأعلى.	دقيقة.
ص-AS1002F-04	4	8.8	3.3	5.5	9.2	36.5	4.9	11	25.5	21.5	11	15.2	8.8	10	13.5	5.5
Y-AS1002F-06	6	10.7				37.5	5.5	11.8	26.5	22.5				12		6.5
ص-AS2002F-04	4	8.8	3.3	5.5	10.2	39.5	4.9	11.3	30	26	12.6	17	10.5	11.5		8.5
ص-AS2002F-06	6	10.7				41.5	5.5	12.6	30.5	26.5				11.5		9.5
ص-AS2052F-06	6	10.7	4.3	7.8	14.2	45	6.4	14.9	35.2	30	17	19.5	12	15.5		19
ص-AS2052F-08	8	13.9				49	7.2	15.9	35.2	30				15.5	14.5	22
Y-AS3002F-06	6	10.7	4.3	8	19.4	51.8	6.4	17	37.5	32	22	23	12	20.4	13.5	36
Y-AS3002F-08	8	13.9				55	7.2	17.5	37.5	32					14.5	38
