SMC فراغ الدقة صمام تخفيض الضغط صمام تنظيم الضغط السلبي منظم ضغط صمام منظم OEM وتصنيع التصميم الشخصي

1. تحكم عالي الدقة : صمام تخفيض الضغط الدقيق IR1000-01B قادر على التحكم في التوتر والتحكم في ضغط التلامس مع ضبط الحساسية ضمن 0.2% FS والتكرار ضمن ±0.5% FS صمام تخفيض الضغط الدقيق IR1000-01B قادر على التحكم في التوتر والتحكم في ضغط التلامس مع ضبط الحساسية ضمن 0.2% FS والتكرار ضمن ±0.5% FS

2. نطاق ضبط الضغط الواسع : يتم توفير نطاق ضبط ضغط واسع، حيث تشتمل سلسلة IR1000/2000 على نطاق ضبط يتراوح من 0.005 إلى 0.2 ميجا باسكال وسلسلة IR3000 لها نطاق ضبط يتراوح من 0.01 إلى 0.2 ميجا باسكال.

3. تصميم خفيف الوزن : بالمقارنة مع سابقه، تم تقليل الوزن بحد أقصى حوالي 27%، بينما تم تقليل استهلاك الهواء بحد أقصى حوالي 90%.

4. سهل التركيب والصيانة : تصميم مدمج بقطر أنبوب 1/8 بوصة وخيوط Rc لسهولة التركيب والصيانة.

5. التصميم بين قوسين : يشير الملحق ب إلى أن صمام تخفيض الضغط مثبت بين قوسين لسهولة التركيب والتثبيت.

طريقة الإشارة النموذجية

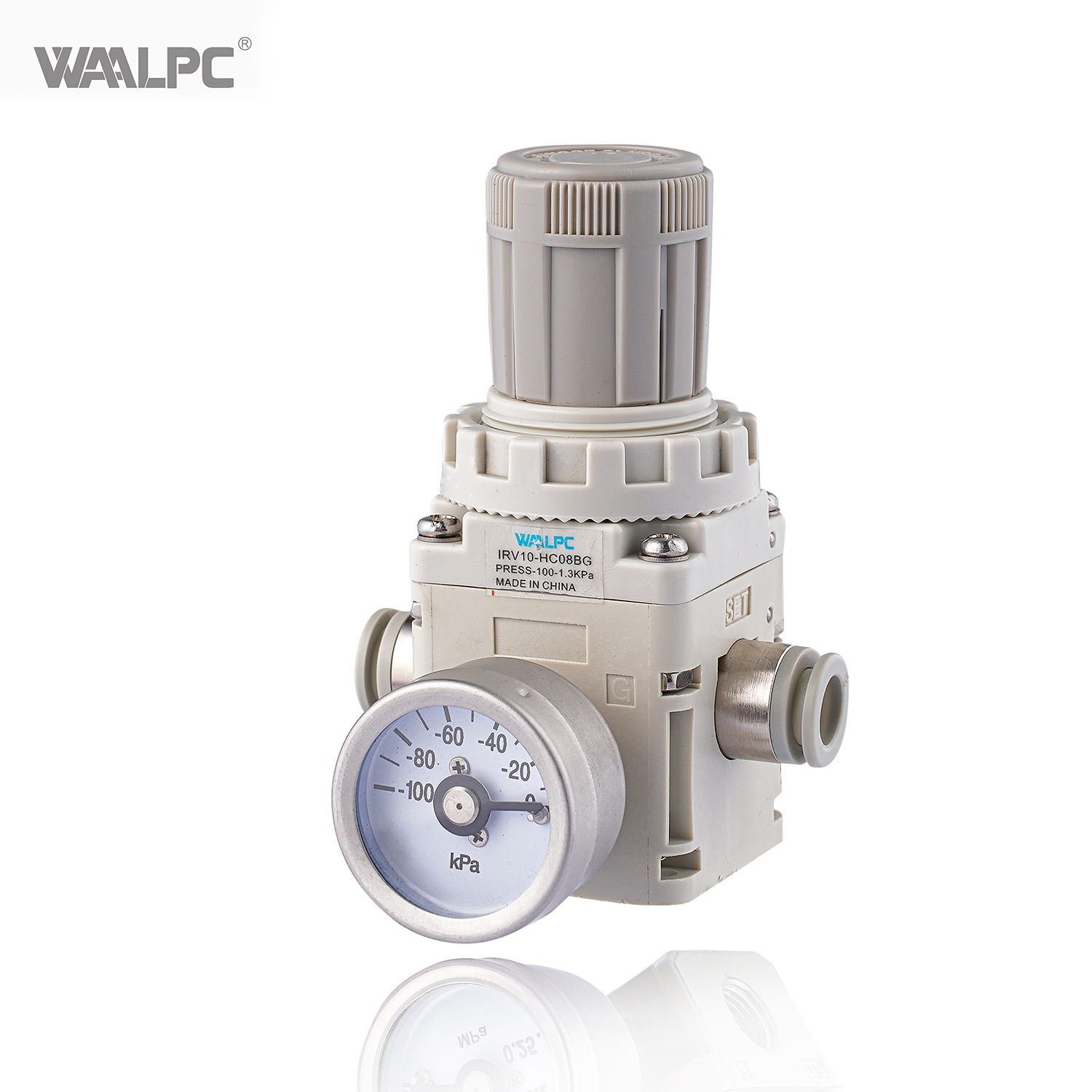

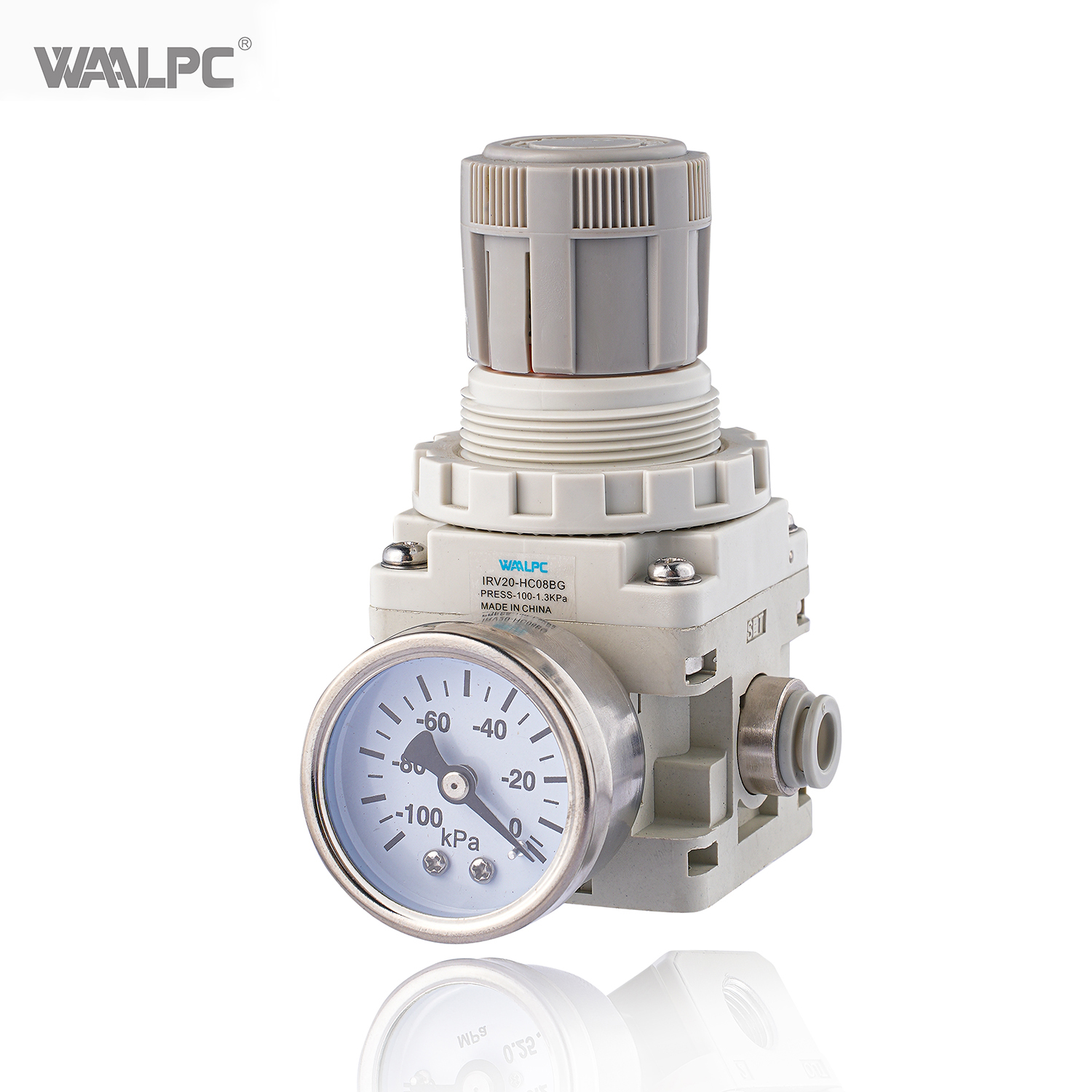

نموذج	IRV10	ايرف20
ر.ب	20 -                              ج08
① ② ③ ④ ⑤

مواصفات الأنبوب القياسية	علامة	محتوى
①الحجم	10	الأعلى. التدفق 140e/دقيقة (ANR)
	20	الأعلى. التدفق 240e/دقيقة (ANR)
②تركيبات الأنبوب	لا علامة	نوع مستقيم
	ل	نوع L
③القطر الخارجي لأنبوب ضغط الفلور	C06	الحجم المتري	Φ6
	C08		Φ8
	ج10		Φ10	IRV10 بدون
	رقم 07	حجم بوصة	Φ1/4'
	رقم 09		Φ5/16'
	رقم 11		Φ3/8'	IRV10 بدون
④الملحقات 1 الملاحظة 1	لا علامة	لا أحد
	ب	مع ترايبود
	ل	مع الموقف السفلي
⑤الملحقات 2	لا علامة		لا يوجد ملاحظة 2
	ز		مع مقياس الضغط ملاحظة 3 ملاحظة 4 (IRV10: مع GZ33-K-01، IRV20: مع GZ43-K-01)Φ10
	الزنك	مع مفتاح الضغط الإلكتروني	NPN دائرة تجميع مفتوحة 1 نقطة الإخراج	مع ZSE30A-01-N-ML
	ZP		NPN دائرة تجميع مفتوحة 1 نقطة الإخراج	مع ZSE30A-01-P-ML
	ZA		NPN دائرة تجميع مفتوحة 2 نقطة الإخراج	مع ZSE30A-01-A-ML
	ZB		NPN دائرة تجميع مفتوحة 2 نقطة الإخراج	مع ZSE30A-01-B-ML

ملاحظة 1: الملحقات مجمعة معًا.

ملاحظة 2: تم بالفعل تركيب صامولتين في فتحات التثبيت. إذا كانت هناك حاجة إلى فتحة Rc1/8، فيرجى شراء صامولة التثبيت الاختيارية.

ملاحظة 3: دقة قياس الضغط هي ±3% مع النطاق الكامل.

ملاحظة 4: يتم تضمين صامولة التوصيل وصمولة التثبيت. يتم تعبئة الملحقات معًا.

مواصفة

نموذج		IRV10		ايرف20
سائل		هواء
ضبط نطاق الضغط ملاحظة 1		100 ~ 1.3 كيلو باسكال
ملاحظة مقاومة الضغط 2		100 كيلو باسكال (باستثناء مقياس الضغط)
ملاحظة استهلاك الهواء 3		أقل من 0.60e/دقيقة (ANR)
قرار المقبض		أقل من 0.13 كيلو باسكال
درجة حرارة البيئة ودرجة حرارة السوائل		5 ~ 60 درجة مئوية
بطالة. القطر الخارجي لأنبوب ضغط الهواء الجانبي تعيين. القطر الخارجي لأنبوب ضغط الهواء الجانبي		φ6، φ8، φ1/4'، φ5/16'	φ6، φ8، φ10، φ1/4'، φ5/16'، φ3/8
الوزن (بدون الملحقات)	مواصفات الأنبوب القياسية	135 جرام (IRV10-C08)	250 جرام (IRV20-C10)
	نفس مواصفات الأنابيب الجانبية	135 جرام (IRV10A-C08)	250 جرام (IRV20A-C10)

ملاحظة 1: يرجى ملاحظة أنه سيتغير حسب ضغط مضخة التفريغ.

ملاحظة 2: عند توصيل مقياس الضغط، سوف يتلف مقياس الضغط إذا تم إدخال الضغط الإيجابي. بالإضافة إلى ذلك، عند تطبيق الضغط الإيجابي، لن يتضرر صمام تخفيف ضغط الهواء هذا، ولكن عندما يكون الصمام الرئيسي في حالة 'الفتح'، يتم إدخال الضغط الإيجابي إلى مضخة التفريغ، لذلك قد تتعطل مضخة التفريغ. عند استخدام صمام تخفيف الضغط الفراغي هذا في نظام نقل الامتزاز، يرجى الرجوع إلى مثال الأنابيب التالي والحرص على عدم إدخال ضغط إيجابي في مضخة التفريغ. بالإضافة إلى ذلك، لا يمكن استخدام صمام تخفيف الضغط الفراغي هذا لضبط الضغط الإيجابي.

الأبعاد

حجم التجهيزات (مم)	خدمات القيمة المضافة/مجموعة
	نوع مستقيم	نوع L	نوع L	نوع L
	ر	س	ت	ش
φ6'	10	19	26	3
φ1/4'	10	19	26	3
φ8'	12	20	28	6
φ5/16'	12	20	28	6

حجم التجهيزات (مم)	خدمات القيمة المضافة/مجموعة
	نوع مستقيم	نوع L	نوع L	نوع L
	ر	س	ت	ش
φ6'	10.5	21	27.5	21
φ1/4'	10.5	21	27.5	21.5
φ8'، φ5/16'	10.5	21	28.5	24
φ10، φ3/8'	11	21	30.5	27
