Einführung

In modernen industriellen Pneumatiksystemen bestimmt die Qualität der Druckluft direkt die Zuverlässigkeit der Ausrüstung, die Produktionseffizienz und die Wartungskosten. Verunreinigte, instabile oder unzureichend geölte Luft führt zu vorzeitigem Verschleiß von Zylindern und Ventilen, häufigen Ausfallzeiten und einer verminderten Produktqualität. Die Lösung liegt in der professionellen Luftquellenaufbereitung – die systematische Filterung, Regulierung und Schmierung von Druckluft, bevor sie nachgeschaltete Komponenten erreicht.

Die WAALPC HDA-Serie ist eine umfassende Familie modularer Luftaufbereitungseinheiten, die für die Bereitstellung sauberer, stabiler und gut geölter Druckluft für anspruchsvolle Industrieanwendungen konzipiert sind. Mit einer modularen Designphilosophie ermöglicht die HDA-Serie Benutzern die Konfiguration einzelner Komponenten – Filter, Regler, Öler und deren Kombinationen – zu maßgeschneiderten Luftaufbereitungslösungen, die den spezifischen Systemanforderungen entsprechen.

Dieser Leitfaden bietet einen vollständigen Überblick über die Produktfamilie der HDA-Serie und umfasst Funktionsprinzipien, technische Spezifikationen, Modellauswahl, Installationsverfahren und bewährte Wartungspraktiken.

1. Was ist eine Luftbehandlungseinheit?

Eine Luftaufbereitungseinheit (auch als Luftaufbereitungseinheit oder FRL-Einheit bekannt) ist eine Kombination aus pneumatischen Komponenten, die Druckluft aufbereitet, bevor sie in das pneumatische System gelangt. Seine Hauptfunktionen sind:

• Filtration : Entfernung von Feststoffpartikeln, Feuchtigkeit und Ölaerosolen aus der Druckluft

• Druckregulierung : Aufrechterhaltung eines stabilen Hinterdrucks unabhängig von Versorgungsschwankungen

• Schmierung : Abgabe von zerstäubtem Öl zum Schutz beweglicher Teile und zur Reduzierung des Verschleißes

Luftaufbereitungseinheiten sind in praktisch allen industriellen pneumatischen Systemen unverzichtbar. Sie schützen Geräte, verlängern die Lebensdauer, gewährleisten eine konstante Leistung und reduzieren Energieverschwendung durch Lecks und Ineffizienz.

FRL- vs. FR- vs. FL-Konfigurationen

Abhängig von den Anwendungsanforderungen können Luftbehandlungseinheiten in verschiedenen Kombinationen konfiguriert werden:

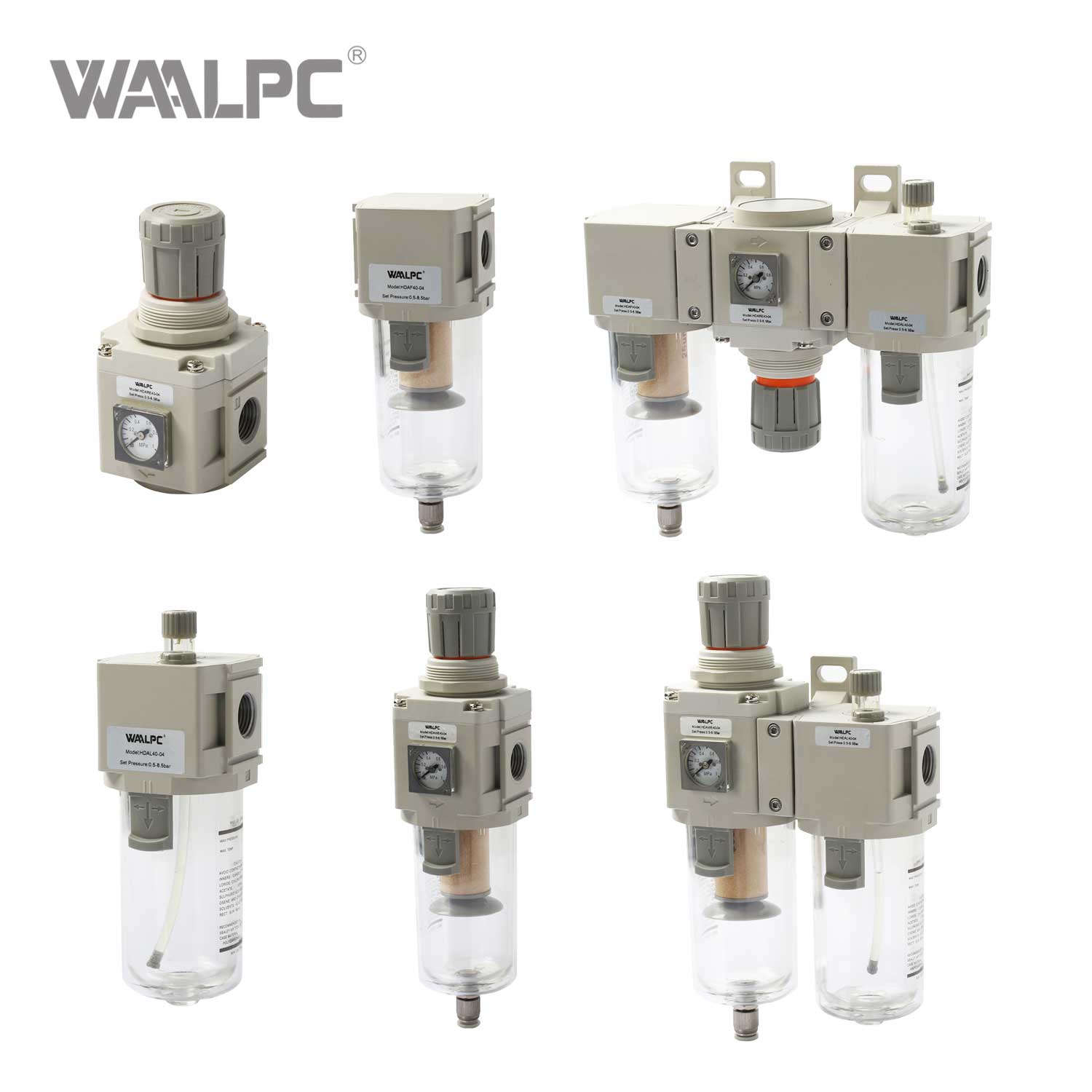

2. HDA-Serie – Produktübersicht

Bei der HDA-Serie handelt es sich um WAALPCs modulare Produktlinie zur Luftaufbereitung, die sich durch eine kompakte Struktur, hervorragende Stoßfestigkeit und transparente Abdeckungen zur visuellen 360°-Bestätigung der internen Bedingungen auszeichnet.

2.1 Seriennomenklatur

Die Modelle der HDA-Serie folgen einer systematischen Kodierungsstruktur, die Produkttyp, Größe und Anschlusskonfiguration kodiert:

2.2 Aufschlüsselung der Produktfamilien

HDAW-Serie – Modularer Filterregler

Die HDAW-Serie vereint Filtration und Druckregelung in einer einzigen, kompakten Einheit. Es handelt sich um die am häufigsten verwendete Konfiguration für Anwendungen, die saubere, regulierte Luft ohne Schmierung erfordern – beispielsweise in der Lebensmittelverarbeitung, der pharmazeutischen Herstellung, der Elektronikmontage und Lackierarbeiten.

Hauptmerkmale:

• Integrierter Filter und Regler in einer modularen Baugruppe

• 25 μm Standardfiltration (5 μm und 40 μm optional)

• Druckregelbereich: 0,05–0,85 MPa

• Maximaler Arbeitsdruck: 1,0 MPa

• Transparente Polycarbonatschale für 360°-Sicht

• Manuelle Entleerung standardmäßig (automatische Entleerung verfügbar)

Verfügbare Modelle:

HDAR-Serie – Modularer Druckregler

Die HDAR-Serie ist ein eigenständiger Druckregler, der für eine präzise, ​​stabile Druckregelung in pneumatischen Systemen entwickelt wurde. Es wird in Anwendungen eingesetzt, bei denen die Filterung separat durchgeführt wird oder bei denen bereits eine Filterung vorhanden ist.

Hauptmerkmale:

• Modularer Aufbau mit kompakter Struktur und guter Stoßfestigkeit

• Präzise Druckeinstellung mit stabiler Leistung

• Der selbsthemmende Einpressmechanismus verhindert, dass der eingestellte Druck durch äußere Einflüsse verursacht wird

• Maximaler Arbeitsdruck: 1,0 MPa

• Druckregelbereich: 0,05–0,85 MPa

Verfügbare Modelle:

HDAL-Serie – Modularer Ölnebelöler

Die HDAL-Serie ist ein pneumatischer Ölnebelschmierer, der nachgeschaltete pneumatische Komponenten präzise und effizient schmiert. Als integraler Bestandteil von FRL-Systemen oder als eigenständiges Gerät sorgt HDAL für einen reibungslosen Betrieb von Pneumatikwerkzeugen, Zylindern und Ventilen und reduziert so den Verschleiß erheblich.

Hauptmerkmale:

• Modularer Aufbau mit kompakter Struktur und guter Stoßfestigkeit

• Transparente Polycarbonatschale für 360°-Sicht

• Griffverstellung für eine einfachere und feinfühligere Steuerung der Öltropfenmenge

• Die Modelle HDAL30–40 unterstützen eine kontinuierliche Betankung während des Betriebs

• Empfohlenes Öl: Turbinenöl Nr. 1 (ISO VG32)

Verfügbare Modelle:

HDAF-Serie – Modularer Filter

(Hinweis: Basierend auf der Produktstruktur der HDA-Serie stellt HDAF eigenständige modulare Filter dar. Spezifische Modelldetails können vom WAALPC-Verkaufsteam bestätigt werden.)

Eigenständige Filter werden für spezielle Filtrationsanwendungen verwendet, bei denen Druckregulierung und Schmierung durch separate Komponenten erfolgen.

3. Arbeitsprinzipien

3.1 Filter – Schadstoffentfernung

Das Filterelement in Geräten der HDA-Serie verwendet ein Element aus gesintertem Messing oder Polyethylen (PE), um feste Partikel, Feuchtigkeit und Ölaerosole aus der Druckluft zu entfernen.

So funktioniert es:

1. Einströmende Druckluft tritt tangential in den Filtertopf ein und erzeugt einen Zentrifugalwirbel

2. Schwerere Wassertropfen und Feststoffpartikel werden nach außen geschleudert und sammeln sich am Boden der Schüssel

3. Die Luft strömt dann durch das Filterelement, das feinere Partikel (bis zu 5 μm) auffängt.

4. Saubere, trockene Luft verlässt den Filterauslass

5. Das gesammelte Kondensat wird über einen manuellen oder automatischen Abfluss entfernt

Filtermöglichkeiten:

• 25 μm : Standard für allgemeine Industrieanwendungen

• 5 μm : Hochpräzise für empfindliche Geräte (z. B. Präzisionsventile, Instrumente)

• 40 μm : Grobfiltration für weniger anspruchsvolle Anwendungen

3.2 Regler – Druckstabilisierung

Die HDAR- und HDAW-Regler arbeiten nach dem Membran-Kraft-Balance-Prinzip.

So funktioniert es:

1. Durch Drehen des Einstellknopfs wird eine eingestellte Feder zusammengedrückt, wodurch eine nach unten gerichtete Kraft auf die Membran ausgeübt wird

2. Der Ausgangsdruck wird über einen Messkanal zur Unterseite der Membran zurückgeleitet

3. Wenn der Ausgangsdruck den Sollwert überschreitet, bewegt sich die Membran nach oben und schließt das Ventil teilweise

4. Wenn der Ausgangsdruck unter den Sollwert fällt, drückt die Feder die Membran nach unten und öffnet das Ventil weiter

5. Dieses dynamische Gleichgewicht hält den Ausgangsdruck unabhängig von Versorgungsschwankungen oder Durchflussänderungen konstant

Druckbereich : 0,05–0,85 MPa (einstellbar)

3.3 Schmierstoffgeber – Ölzerstäubung

Der HDAL-Öler nutzt das Venturi-Prinzip (Ansaugprinzip) , um Öl in den Druckluftstrom zu zerstäuben.

So funktioniert es:

1. Druckluft strömt durch eine Düse und erzeugt eine hohe Geschwindigkeit und einen niedrigen Druck

2. Ein kleiner Teil der Luft wird in die obere Kammer des Ölbehälters geleitet und setzt die Öloberfläche unter Druck

3. Das Öl wird durch ein Aufnahmerohr nach oben und an einem Rückschlagventil vorbei gedrückt

4. Ein einstellbares Nadelventil steuert den Öldurchfluss in die Sichtkuppel

5. Öltropfen fallen in den Hochgeschwindigkeitsluftstrom und werden zu feinem Nebel zerstäubt

6. Der Ölnebel wandert stromabwärts, um Zylinder, Ventile und Werkzeuge zu schmieren

Einstellung der Ölzufuhrrate : Durch die Griffeinstellung wird die Steuerung des Öltropfenvolumens einfacher und feinfühliger

4. Technische Spezifikationen

4.1 Allgemeine Spezifikationen

4.2 Modellvergleich nach Größe

4.3 Dimensionsübersicht

5. Vorteile des modularen Designs

Die HDA-Serie basiert auf einer modularen Designphilosophie , die gegenüber herkömmlichen, nicht modularen Luftaufbereitungsgeräten erhebliche Vorteile bietet:

5.1 Flexible Konfiguration

Benutzer können einzelne Komponenten (Filter, Regler, Schmierstoffgeber) kombinieren und anpassen, um individuelle FRL-, FR- oder FL-Kombinationen zu erstellen, die genau den Anwendungsanforderungen entsprechen. Dadurch entfällt die Notwendigkeit über- oder unterspezifizierter Einheiten.

5.2 Kompakte Struktur

Das modulare Design integriert mehrere Funktionen in einer einzigen Baugruppe mit minimalem Platzbedarf. Das spart wertvollen Platz an Maschinen und Schalttafeln.

5.3 Einfache Wartung

Einzelne Module können gewartet oder ausgetauscht werden, ohne dass die gesamte Baugruppe gestört wird. Dies reduziert Ausfallzeiten und vereinfacht das Ersatzteilmanagement.

5.4 Hervorragende Sicht

Transparente Polycarbonatabdeckungen an Geräten der HDA-Serie ermöglichen eine visuelle 360°-Überprüfung der internen Bedingungen, einschließlich:

• Verschmutzungsgrad des Filterelements

• Kondensatansammlung

• Ölstand und Tropfrate

5,5 Gute Stoßfestigkeit

Der modulare Aufbau sorgt für verbesserte mechanische Stabilität und Stoßfestigkeit und macht die Geräte der HDA-Serie für anspruchsvolle Industrieumgebungen geeignet.

6. Anwendungsszenarien

Luftaufbereitungseinheiten der HDA-Serie werden in einer Vielzahl von Branchen und Anwendungen eingesetzt:

6.1 Industrielle Automatisierung

• Montagelinien : Saubere, regulierte Luft für Greifer, Zylinder und Pick-and-Place-Systeme

• Verpackungsmaschinen : Zuverlässige Luftversorgung zum Verschließen, Schneiden und Materialhandling

• Robotik : Präzise Luftsteuerung für End-of-Arm-Werkzeuge und -Betätigung

6.2 Herstellung

• Werkzeugmaschinen : Luftversorgung zum Spannen, Werkzeugwechsel und Spanabfuhr

• Textilmaschinen : Pneumatische Fadenspannung und Stoffhandhabung

• Druckausrüstung : Registrierungssysteme und Walzensteuerung

6.3 Prozessindustrien

• Lebensmittel und Getränke : Ölfreie FR-Einheiten (Filter + Regler) für Sanitäranwendungen

• Pharmazeutik : Reinraumtaugliche Luftaufbereitung

• Chemisch : Korrosionsbeständige Konfigurationen mit Edelstahloptionen

6.4 Spezialanwendungen

• Automotive : Pneumatiksysteme am Fließband

• Schiffstechnik : Korrosionsbeständige Einheiten für Offshore-Plattformen

• Elektronik : Hochpräzise 5μm-Filtration für empfindliche Komponenten

7. Installationsanleitung

7.1 Prüfungen vor der Installation

Vor der Installation eines Geräts der HDA-Serie:

1. Überprüfen Sie das Modell : Stellen Sie sicher, dass Anschlussgröße, Filterleistung und Druckbereich Ihren Anforderungen entsprechen

2. Überprüfen Sie die Luftzufuhr : Stellen Sie sicher, dass die vorgeschaltete Luft innerhalb des Nenndrucks des Geräts liegt (≤ 1,0 MPa).

3. Überprüfen Sie das Gerät : Überprüfen Sie es auf Transportschäden

4. Bereiten Sie den Montageort vor : Sorgen Sie für ausreichend Freiraum für Wartungsarbeiten und den Ausbau der Schüssel

7.2 Installationsschritte

1. Machen Sie das System drucklos : Schließen Sie das Einlassventil und lassen Sie den gesamten Druck abwärts ab

2. Montieren Sie das Gerät : Verwenden Sie die Halterungs- oder Rohrmontagemethode

   • Vertikal mit einer Abweichung von ≤ ±5° von der Vertikalen installieren

   • Stellen Sie sicher, dass der Pfeil für die Strömungsrichtung mit dem Luftstrom übereinstimmt (EIN → AUS).

3. Rohrleitungen anschließen : PTFE-Band nur am Außengewinde anbringen und das erste Gewinde frei lassen, um das Eindringen von Schmutz zu verhindern

4. Manometer installieren : Bei HDAW- und HDAR-Modellen montieren Sie das Manometer am vorgesehenen Anschluss

5. Öler (HDAL) auffüllen : Turbinenöl Nr. 1 (ISO VG32) bis zur Markierung MIN und MAX hinzufügen

6. Öffnen Sie die Luftzufuhr langsam : Öffnen Sie das Einlassventil langsam und achten Sie dabei auf Undichtigkeiten

7. Arbeitsdruck einstellen (HDAW/HDAR) : Drehen Sie den Einstellknopf im Uhrzeigersinn, um den Druck zu erhöhen, gegen den Uhrzeigersinn, um ihn zu verringern

8. Öltropfrate einstellen (HDAL) : Stellen Sie mit der Griffverstellung die gewünschte Ölzufuhrrate ein

7.3 Wichtige Installationsregeln

8. Wartung und Fehlerbehebung

8.1 Routinewartungsplan

8.2 Leitfaden zur Fehlerbehebung

8.3 Austausch des Filterelements

Filter der HDA-Serie verwenden gesinterte Messing- oder PE-Elemente. Ein Austausch ist erforderlich, wenn:

• Der Druckabfall über dem Filter übersteigt 0,05 MPa

• Eine Sichtprüfung zeigt eine erhebliche Verschmutzung

• Der jährliche Wartungsplan weist auf einen Austausch hin

9. Auswahlhilfe

9.1 Auswahlkriterien

9.2 Größenbeispiel

Anwendung : Steuerung eines doppeltwirkenden Zylinders mit 50 mm Bohrung, der bei 0,6 MPa arbeitet und saubere, regulierte und geölte Luft benötigt.

Empfohlene Konfiguration : HDAW20-02 (Filterregler) + HDAL20-02 (Öler) – bilden eine komplette FRL-Einheit mit 1/4-Zoll-Anschlüssen.

Alternative : Eine vormontierte FRL-Kombination der HDA-Serie (falls verfügbar).

9.3 Konfigurationsempfehlungen

10. Warum sollten Sie sich für die WAALPC HDA-Serie entscheiden?

Die Luftaufbereitungseinheiten der WAALPC HDA-Serie bieten eine überzeugende Kombination aus Qualität, Flexibilität und Wert:

• ✅ Modularer Aufbau – Konfigurieren Sie benutzerdefinierte FRL-, FR- oder FL-Kombinationen

• ✅ Kompakte Struktur – Platzsparendes Design für enge Installationen

• ✅ Hervorragende Sicht – Transparente Abdeckungen für eine visuelle 360°-Inspektion

• ✅ Mehrere Filteroptionen – 5 μm-, 25 μm- oder 40 μm-Elemente

• ✅ Großer Druckbereich – 0,05–0,85 MPa einstellbar

• ✅ Mehrere Anschlussgrößen – 1/8' bis 1/2'

• ✅ Robuste Konstruktion – Schalen aus Polycarbonat mit Schutzoptionen

• ✅ Flexible Abflussoptionen – manueller oder automatischer Abfluss

• ✅ OEM-Unterstützung – Anpassbar nach Kundenspezifikationen

• ✅ Weltweite Verfügbarkeit – Export in über 40 Länder weltweit

Abschluss

Die Luftaufbereitung ist kein Zubehör, sondern eine Notwendigkeit für jedes industrielle Pneumatiksystem. Ohne ordnungsgemäße Filterung, Regulierung und Schmierung fallen selbst die hochwertigsten Zylinder und Ventile vorzeitig aus.

Die WAALPC HDA-Serie bietet eine umfassende, modulare Lösung für die Luftaufbereitungsanforderungen in einer Vielzahl von Branchen. Mit Modellen wie HDAW (Filterregler), HDAR (Regler), HDAL (Schmierstoffgeber) und HDAF (Filter), erhältlich in den Größen 20, 30 und 40 mit Anschlussoptionen von 1/8 Zoll bis 1/2 Zoll, deckt die HDA-Serie praktisch alle Anforderungen der industriellen Luftaufbereitung ab.

Wichtige Erkenntnisse :

• HDAW-Serie – Modularer Filterregler (FR) für saubere, regulierte Luft

• HDAR-Serie – Eigenständiger Druckregler für präzise Druckregelung

• HDAL-Serie – Ölnebel-Schmiergerät für präzise, ​​effiziente Schmierung

• Modularer Aufbau – Flexible Konfiguration, kompakte Struktur, einfache Wartung

• Arbeitsdruck : Bis zu 1,0 MPa

• Temperaturbereich : 5–60 °C

• Filterung : 25 μm Standard (5 μm, 40 μm optional)

• Schmiermittel : Turbinenöl Nr. 1 (ISO VG32)

Durch die Auswahl der richtigen Konfiguration, Größe und Filterleistung für Ihre Anwendung sowie die Einhaltung ordnungsgemäßer Installations- und Wartungsverfahren werden die Luftaufbereitungseinheiten der HDA-Serie von WAALPC jahrelang zuverlässig und störungsfrei funktionieren.

Für weitere Informationen zu den Luftaufbereitungsgeräten der WAALPC HDA-Serie oder um Ihre spezifischen Anwendungsanforderungen zu besprechen, wenden Sie sich bitte an unser technisches Vertriebsteam oder besuchen Sie uns www.waalpc.com.
