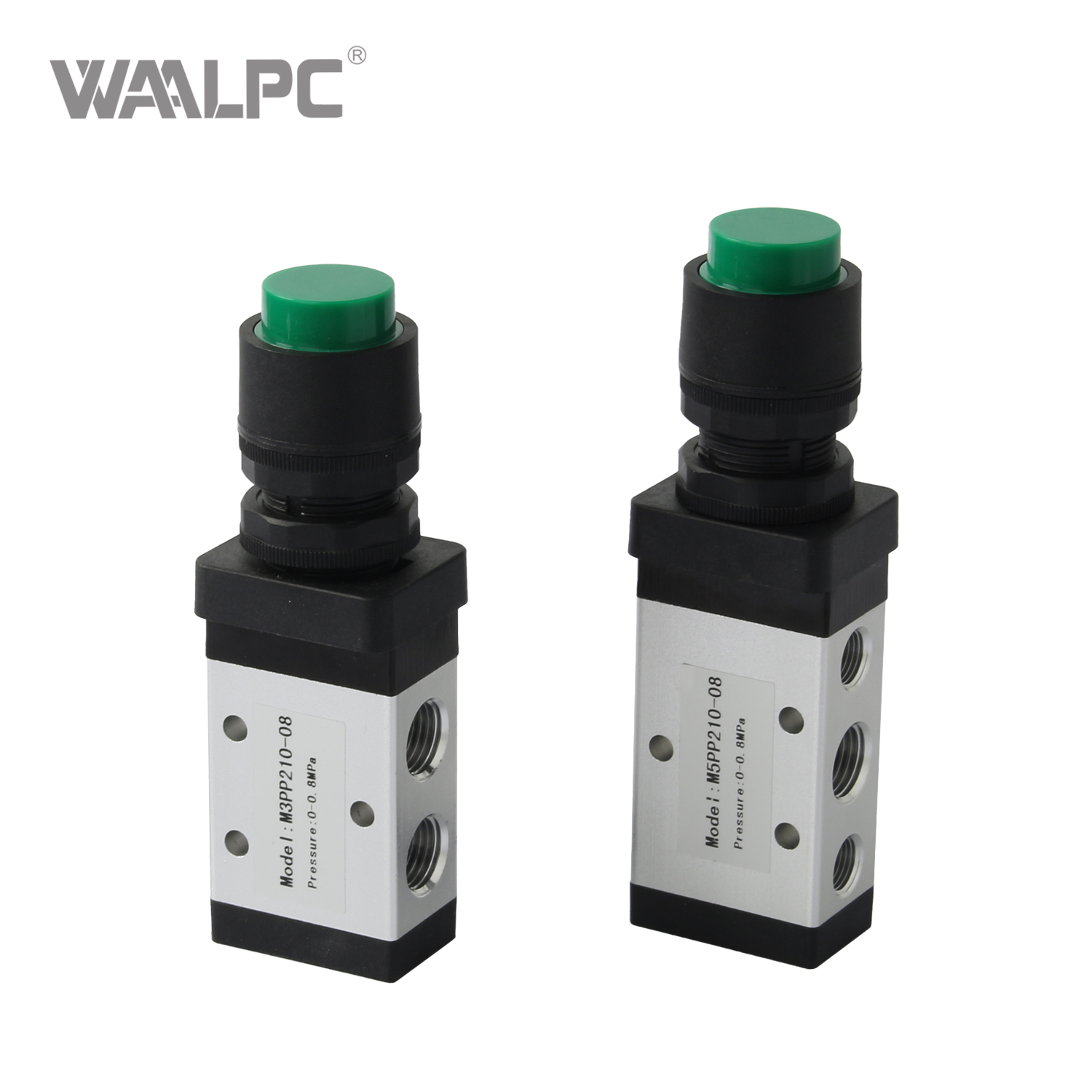

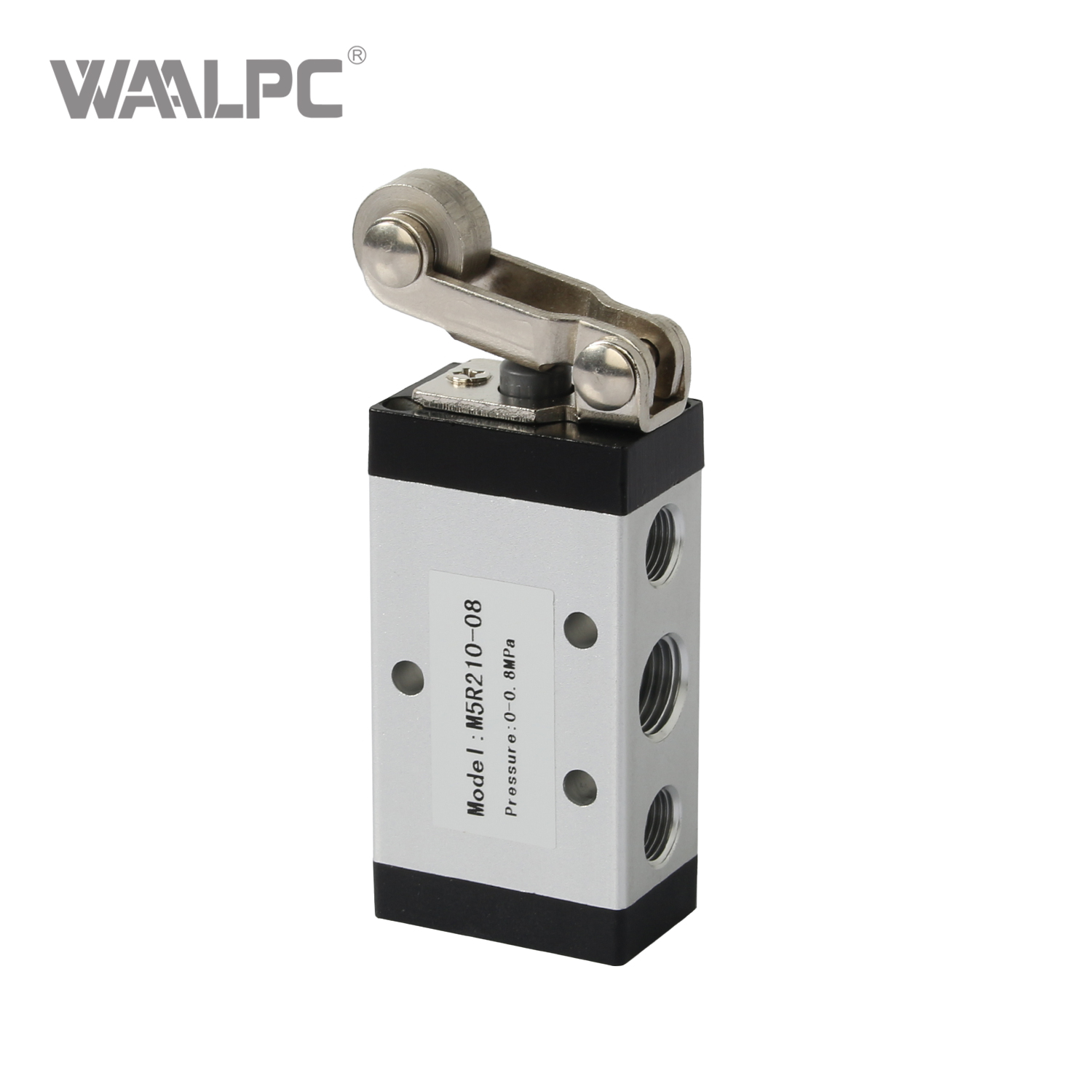

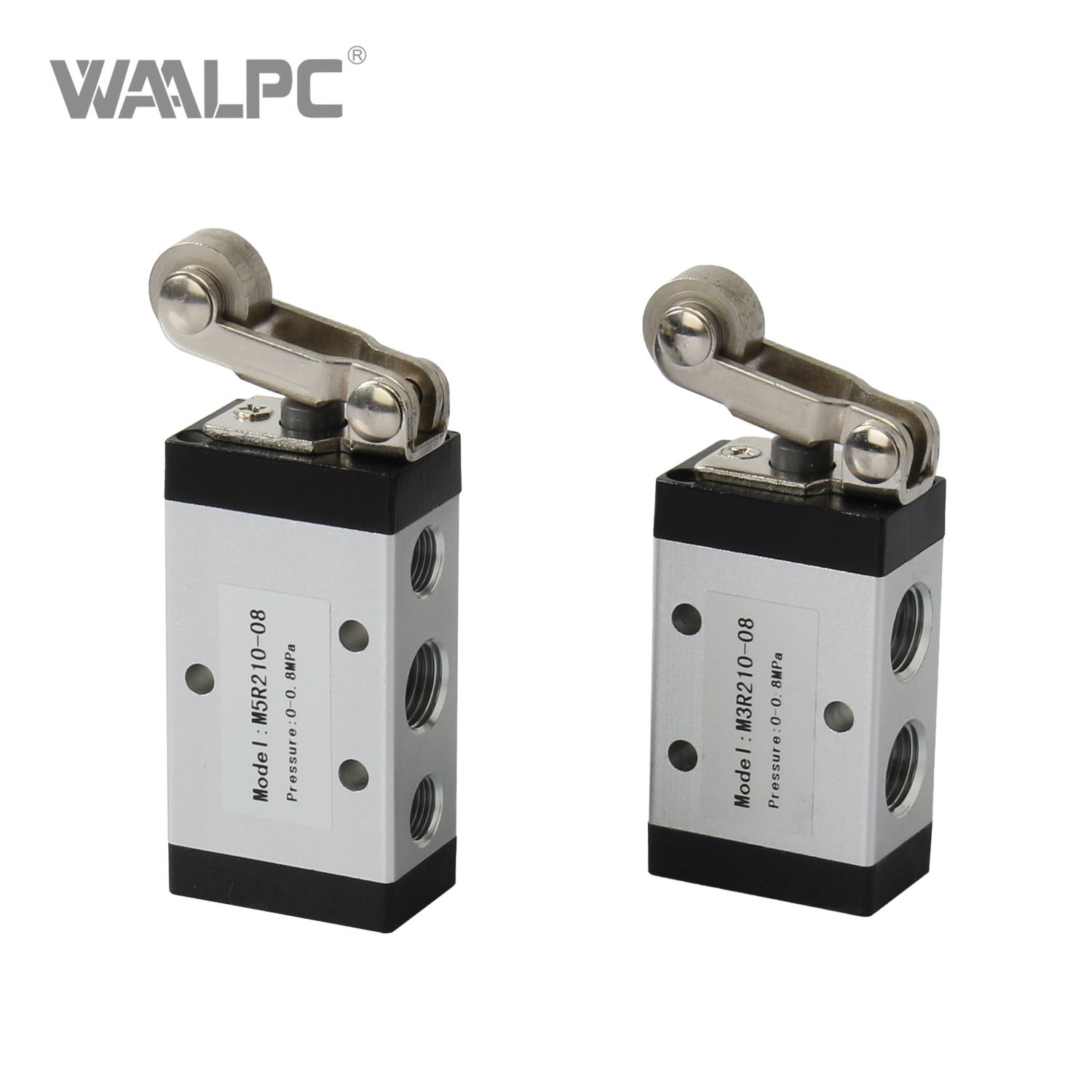

M3/M5
WAALPC
8481804090
BESTELLCODE
SPEZIFIKATION

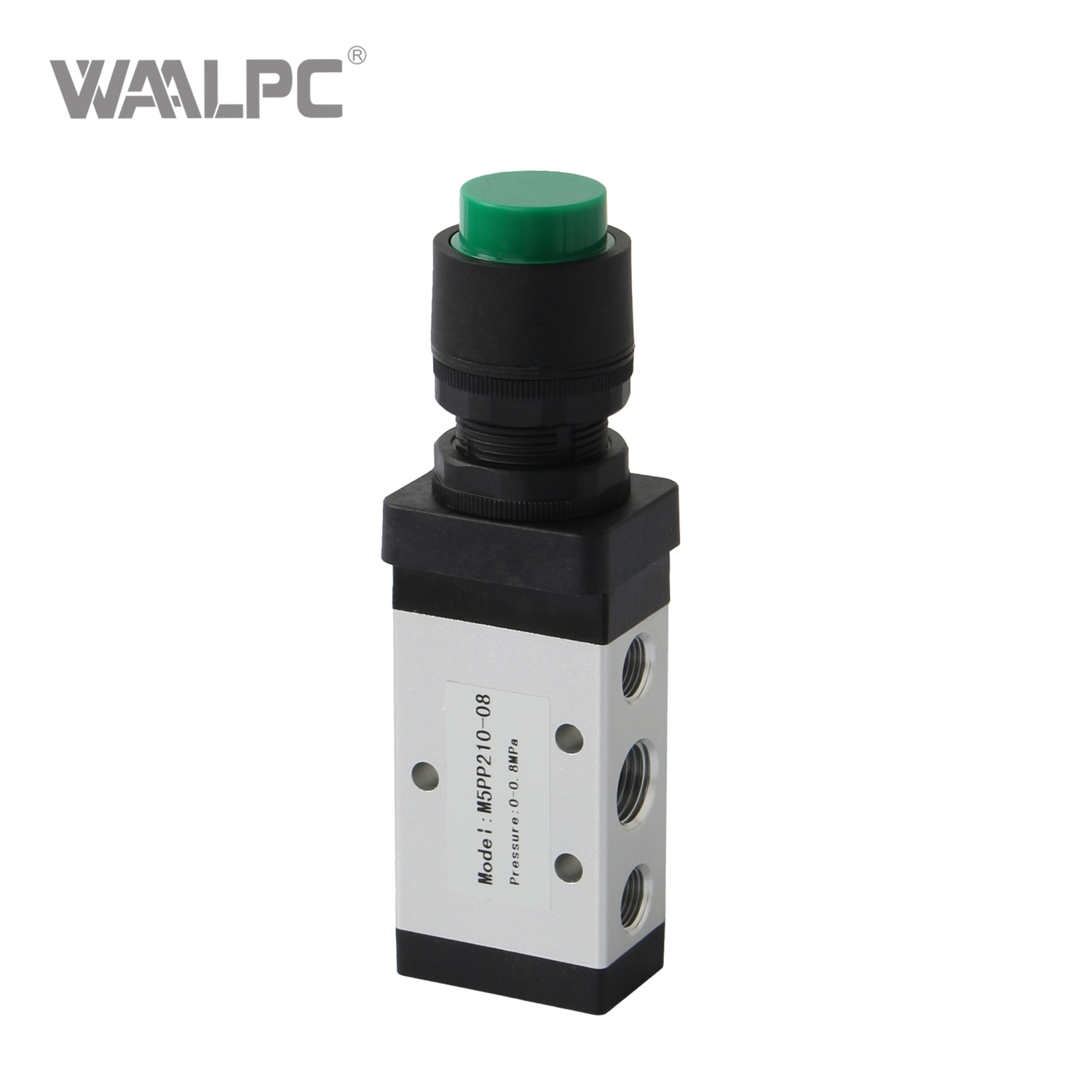

| Modell | M5B | M5C | M5D | M5R | M5L | M5Y | M17 Uhr | M5PP | M5PF | M5PL | M5HS | |
| Flüssigkeit | Luft (wird durch ein 40-um-Filterelement gefiltert) | |||||||||||
| Betrieb | Direktwirkender Typ mit externer Steuerung | |||||||||||
| Portgröße[Anmerkung 1] | 05: M5: 06: G1/8; 08: G1/4 | |||||||||||
| Öffnungsgröße | Mini-Typ | 05: 2,5 mm 2 (Cv=0,14) | ||||||||||
| Typ 110 | 06: 8,0 mm 2 (Cv=0,45) | |||||||||||
| Typ 210 | 06: 9,0 mm 2 (Cv=0,50); 08: 12,0 mm 2 (Cv=0,67) | |||||||||||
| Ventiltyp | 5/2 Weg | |||||||||||
| Schmierung[Anmerkung2] | Nicht erforderlich | |||||||||||
| Druckbereich | 0 ~ 1,0 MPa (0 ~ 145 psi) | |||||||||||
| Prüfdruck | 1,5 MPa (215 psi) | |||||||||||
| Temperatur | -20~70℃ | |||||||||||
| Material des Körpers | Aluminiumlegierung |
|||||||||||
[Hinweis1]PT-Gewinde, G-Gewinde und NPT-Gewinde sind verfügbar.
[Anmerkung 2] Sobald geölte Luft verwendet wird, fahren Sie mit demselben Medium fort, um die Lebensdauer des Ventils zu optimieren. Es wird empfohlen, ISO VG32 oder ein gleichwertiges Schmieröl zu verwenden.

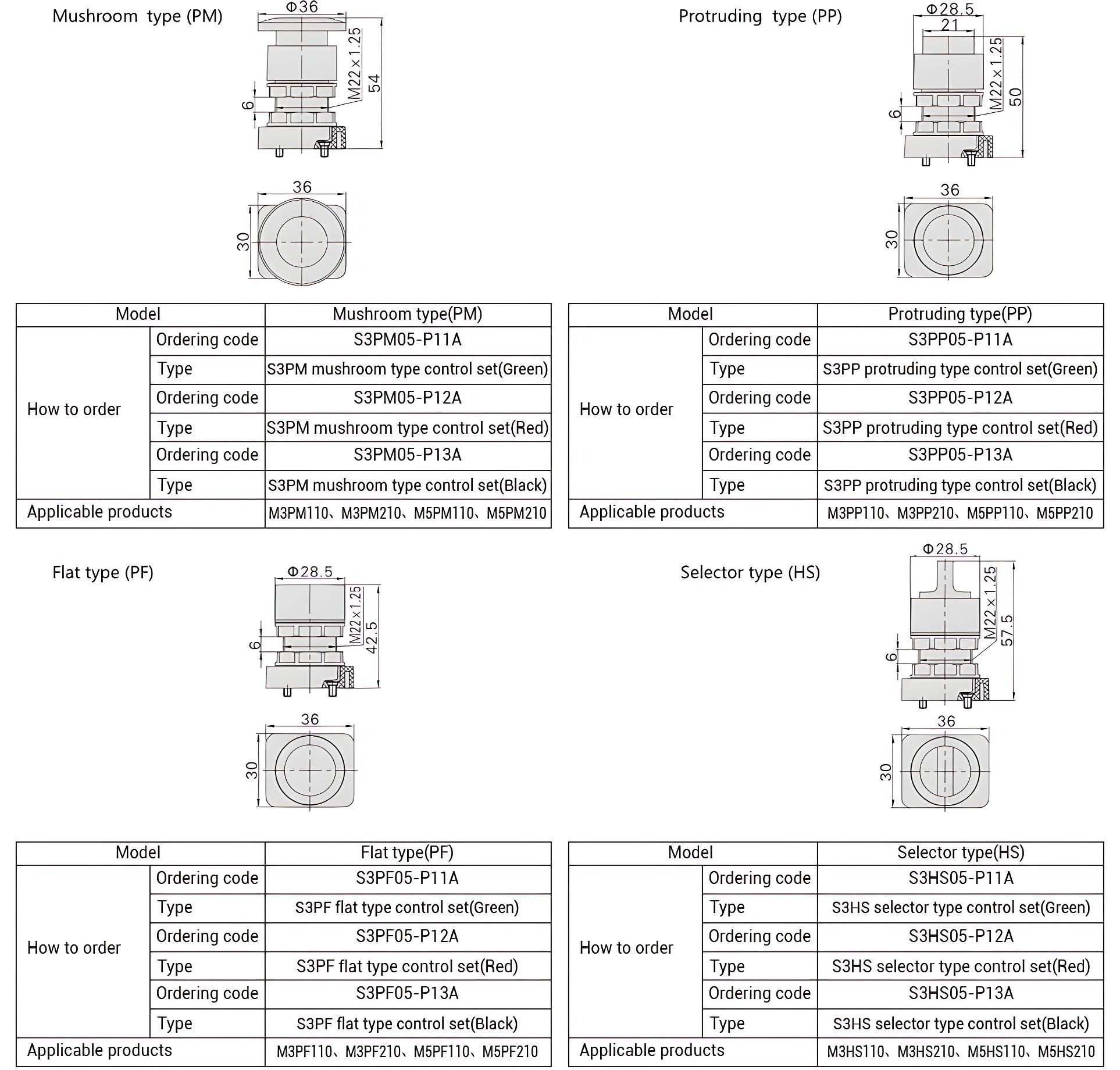

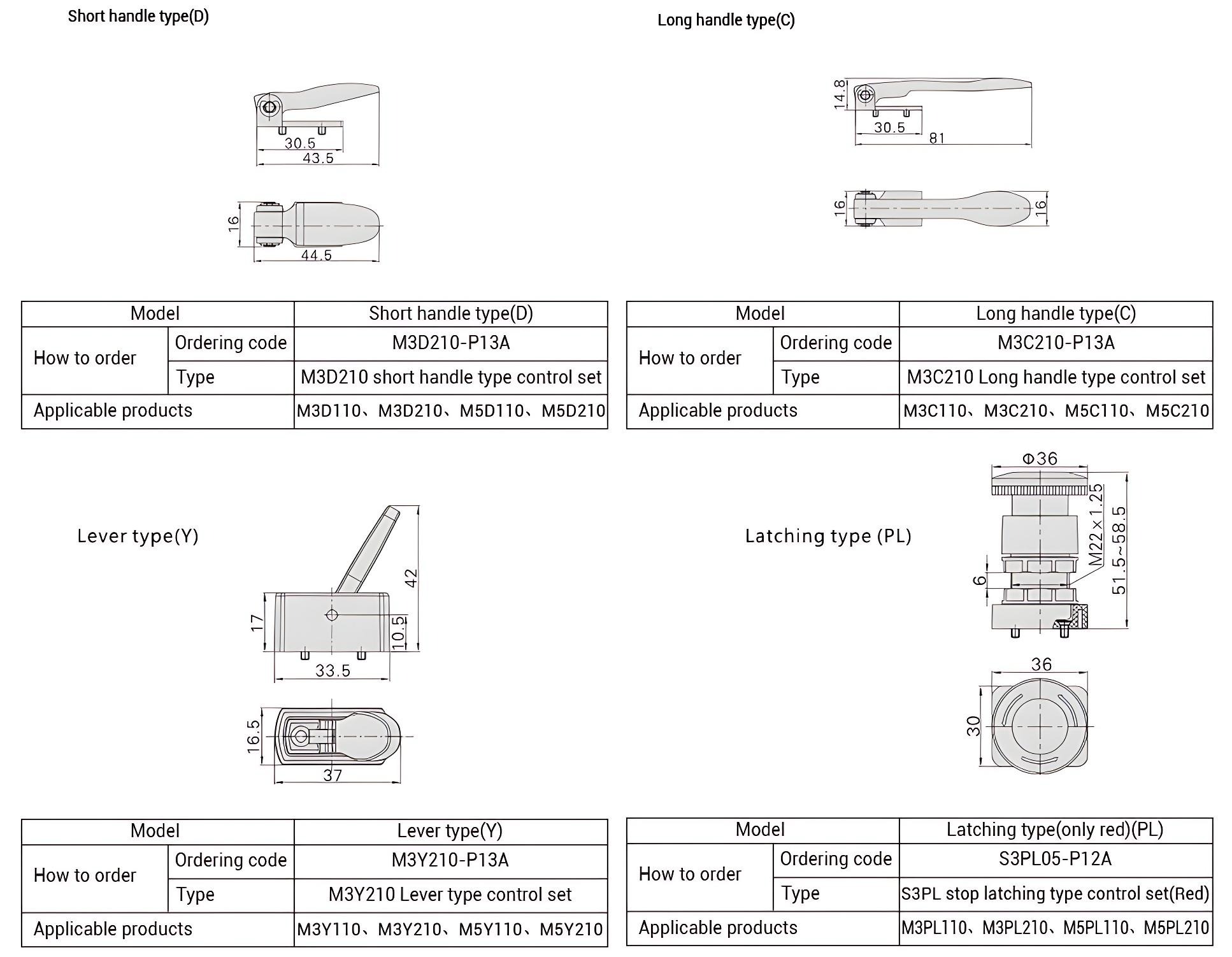

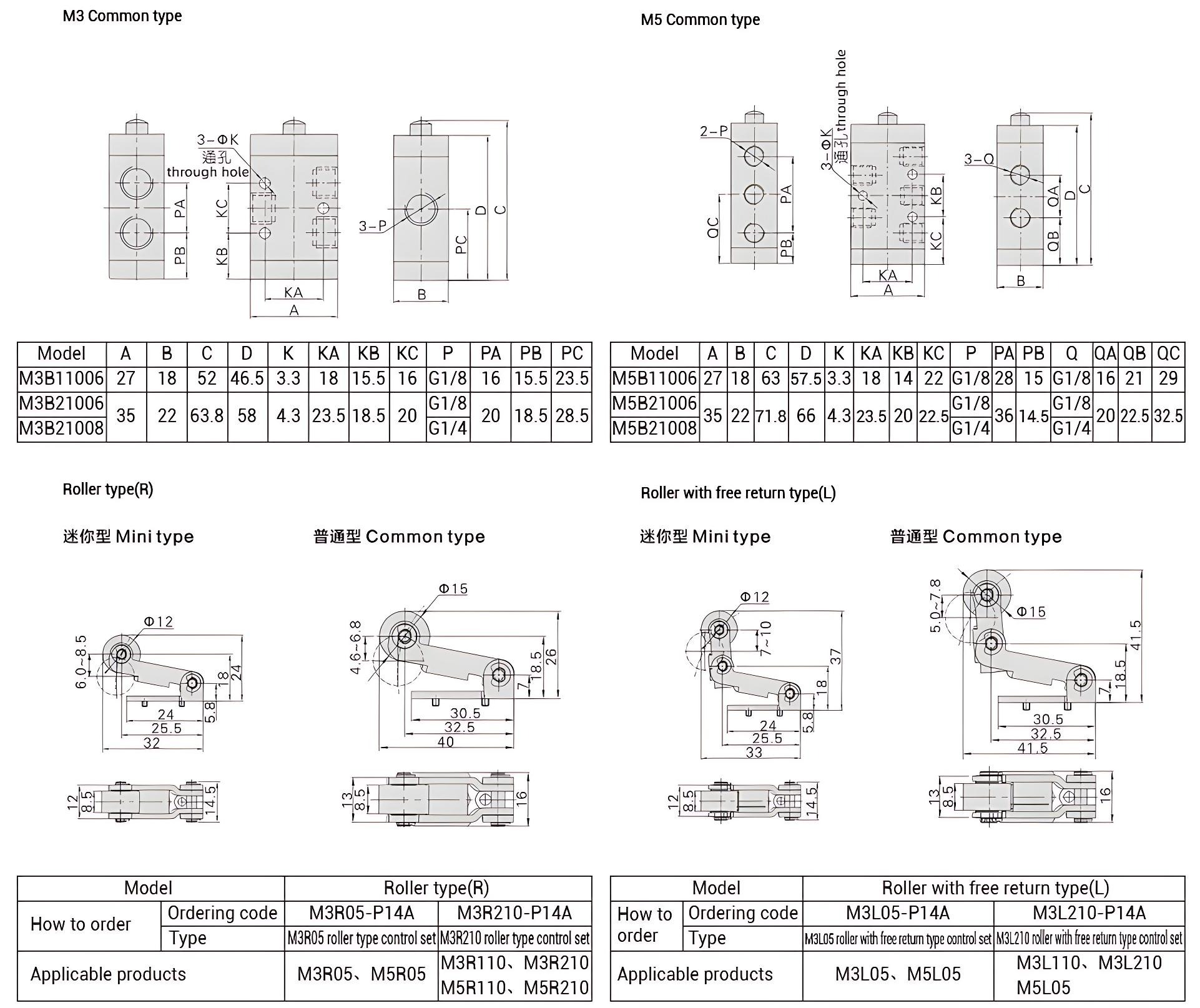

GESAMTABMESSUNG UND STRUKTUR
