Ein Luftzylinder, auch Pneumatikzylinder genannt, ist ein grundlegender Aktuator in der industriellen Automatisierung. Es handelt sich um ein mechanisches Gerät, das die Energie von Druckluft nutzt, um kraftvolle, kontrollierte lineare oder hin- und hergehende Bewegungen zu erzeugen. Diese Bewegung ermöglicht es ihm, wichtige Aufgaben wie das Schieben, Ziehen, Heben, Senken und Festklemmen von Objekten mit hoher Wiederholgenauigkeit auszuführen. Luftzylinder sind bekannt für ihre Einfachheit, Geschwindigkeit und Zuverlässigkeit und stellen wichtige Komponenten in Systemen dar, die Effizienz und präzise Bewegungssteuerung erfordern.

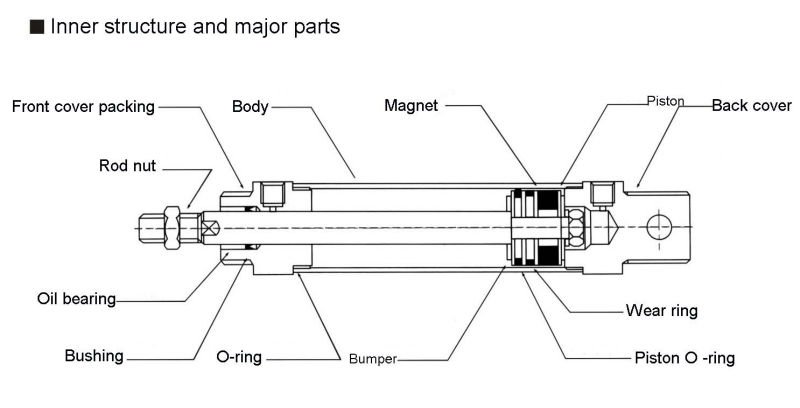

Die robuste Funktionalität eines Luftzylinders beruht auf seinen ausgereiften Teilen:
| Komponentenname | Beschreibung / Hauptfunktion |
| Zylinderrohr (Rohr) | Der Hauptkörper bildet die Druckkammer und führt den Kolben. |
| Kolben | Eine Scheibe, die sich im Lauf bewegt und ihn in zwei Kammern teilt. Der Druckunterschied darüber erzeugt Kraft. |
| Kolbenstange | Eine am Kolben befestigte gehärtete Stange, die die erzeugte Kraft auf die Maschine oder Last überträgt. |
| Endkappen | Versiegeln Sie die Enden des Zylinders und integrieren Sie häufig Luftanschlüsse für die Zu- und Ableitung von Druckluft. |
| Robben | Kritische Kolbendichtungen und Stangendichtungen verhindern Luftlecks und sorgen so für Effizienz und Aufrechterhaltung des Drucks. |
| Kissen (optional) | Eingebaute Stoßdämpfer an den Enden des Hubs bremsen den Kolben sanft ab und reduzieren so Geräusche und Verschleiß bei Hochgeschwindigkeitsanwendungen. |
Das Funktionsprinzip ist elegant einfach und basiert auf grundlegender Physik (Kraft = Druck × Fläche):
Ausfahrhub: Druckluft wird in den hinteren Anschluss (Kappenende) geleitet. Der Druck wirkt auf die Oberfläche des Kolbens und erzeugt eine Kraft, die ihn nach vorne drückt und die Kolbenstange ausfährt. Die Luft in der gegenüberliegenden Kammer wird durch den vorderen Anschluss (Stangenende) abgelassen.
Rückzugshub: Die Luftzufuhr wird auf den vorderen Anschluss (Stangenende) umgeschaltet. Da die Oberfläche des Kolbens auf der Stangenseite kleiner ist (aufgrund des Stangenvolumens), ist die erzeugte Rückzugskraft etwas geringer, aber ausreichend, um Kolben und Stange zurückzuziehen. Die Luft aus der hinteren Kammer wird abgesaugt.
Diese kontrollierte, bidirektionale Bewegung sorgt für die vielseitige „Push-Pull“-Aktion, die unzählige automatisierte Aufgaben ermöglicht.
Aufgrund ihrer Anpassungsfähigkeit und ihres sauberen Betriebs sind Luftzylinder in allen Branchen allgegenwärtig:
Fertigung und Montage: Das Rückgrat der Automatisierung, das zum Spannen von Werkstücken, zum Auswerfen von Teilen, zum Bedienen von Pressen und zum Antreiben von Pick-and-Place-Einheiten in Produktionslinien verwendet wird.
Verpackung: Unverzichtbar für Hochgeschwindigkeitsvorgänge wie das Befüllen von Behältern, das Verschließen von Flaschen, das Verschließen von Verpackungen und das Formen/Aufrichten von Kartons.
Automobil: Wird häufig in Schweißvorrichtungen, in der Automatisierung von Lackierereien, in Hebebühnen für die Motorhandhabung und in Montagewerkzeugen für eine gleichmäßige Anwendung hoher Kräfte eingesetzt.
Robotik: Wird häufig in pneumatischen Greifern (Endeffektoren) zur Handhabung von Gegenständen und als leichte, schnelle Aktuatoren für bestimmte Bewegungsachsen verwendet.
Medizin- und Lebensmittelverarbeitung: Ideal für hygienische Umgebungen; Wird bei der Einstellung von Behandlungsstühlen, Verpackungsmaschinen und Verarbeitungsgeräten verwendet, bei denen Sauberkeit und Sicherheit oberste Priorität haben.
Unterschiedliche Designs gehen auf spezifische räumliche und funktionale Bedürfnisse ein:
Einfachwirkende Zylinder: Luftdruck treibt den Kolben nur in eine Richtung (ausfahren oder einfahren); eine Feder (oder Schwerkraft) gibt es zurück. Wird für einfache Aufgaben wie Spannen verwendet.
Doppeltwirkende Zylinder: Der gebräuchlichste Typ. Sowohl für den Ausfahr- wird Luftdruck verwendet , sodass die Bewegung in beide Richtungen vollständig gesteuert werden kann. als auch für den Einfahrhub
Kompaktzylinder: Platzsparende Konstruktionen für enge Installationen, oft mit eingebauten Ventilen.
Kolbenstangenlose Zylinder: Der Kolben bewegt sich in einem abgedichteten Zylinder ohne hervorstehende Stange. Ideal für Langhubanwendungen, bei denen der Platz begrenzt ist (z. B. Förderbänder).
Geführte Zylinder: Integrieren Sie externe Führungen (wie Schienen), um hohe Seitenlasten zu bewältigen oder Drehungen zu verhindern und so eine präzise, starre lineare Bewegung zu gewährleisten.
Teleskopzylinder: Bieten einen sehr langen Hub bei kompakter Länge im eingefahrenen Zustand und werden typischerweise für Hebeanwendungen verwendet.
Die Wahl des richtigen Zylinders sorgt für optimale Leistung und Langlebigkeit:
Kraftbedarf: Berechnen Sie mit Kraft = Luftdruck × Kolbenfläche. Wenden Sie immer einen Sicherheitsfaktor an.
Bohrungsgröße: Der Kolbendurchmesser bestimmt die Kraftabgabe und beeinflusst den Luftverbrauch.
Hublänge: Der erforderliche Verfahrweg der Kolbenstange.
Montageart: Optionen wie Fuß-, Flansch-, Zapfen- oder Gabelkopfbefestigungen bestimmen, wie der Zylinder in die Maschine integriert wird.
Betriebsumgebung: Berücksichtigen Sie den Bedarf an speziellen Materialien (Edelstahl gegen Korrosion), Hochtemperaturdichtungen oder einer Reinraumzertifizierung.
Geschwindigkeit und Kontrolle: Die Zylindergeschwindigkeit wird durch Regulierung des Luftstroms mit Durchflussregelventilen gesteuert. Für eine sanfte Verzögerung kann eine Dämpfung erforderlich sein.
Im Vergleich zu elektrischen oder hydraulischen Antrieben bieten Pneumatikzylinder deutliche Vorteile:
Einfachheit und Zuverlässigkeit: Robustes Design mit wenigen beweglichen Teilen sorgt für lange Lebensdauer und minimalen Wartungsaufwand.
Hohe Geschwindigkeit und schnelles Radfahren: Fähig zu extrem schnellen Bewegungen, perfekt für sich wiederholende Aufgaben.
Sicherheit: Von Natur aus explosionssicher und überhitzungsbeständig, da keine Funken oder übermäßige Hitze entstehen.
Kostengünstig: Im Allgemeinen sind die Anschaffungskosten geringer als bei elektrischen Linearantrieben und sie nutzen eine saubere, kostengünstige Stromquelle (Druckluft).
Sauberkeit: Die Abluft ist nicht kontaminierend und eignet sich daher für sterile oder abwaschbare Umgebungen.
Luftzylinder sind unverzichtbare Antriebskräfte der modernen Industrie. Ihre Fähigkeit, robuste, kontrollierbare und effiziente lineare Bewegungen bereitzustellen, macht sie zur Lösung erster Wahl für Automatisierungsherausforderungen in den Bereichen Fertigung, Verpackung, Robotik und darüber hinaus. Durch das Verständnis ihrer Funktionsweise, Typen und Auswahlkriterien können Ingenieure und Designer ihre Leistungsfähigkeit effektiv nutzen, um intelligentere, schnellere und zuverlässigere automatisierte Systeme zu bauen. Für maßgeschneiderte Lösungen, die spezifische industrielle Anforderungen erfüllen, kann die Zusammenarbeit mit einem kompetenten Lieferanten wie WAAL den Zugang zu hochwertigen, anpassbaren Pneumatikkomponenten ermöglichen.
