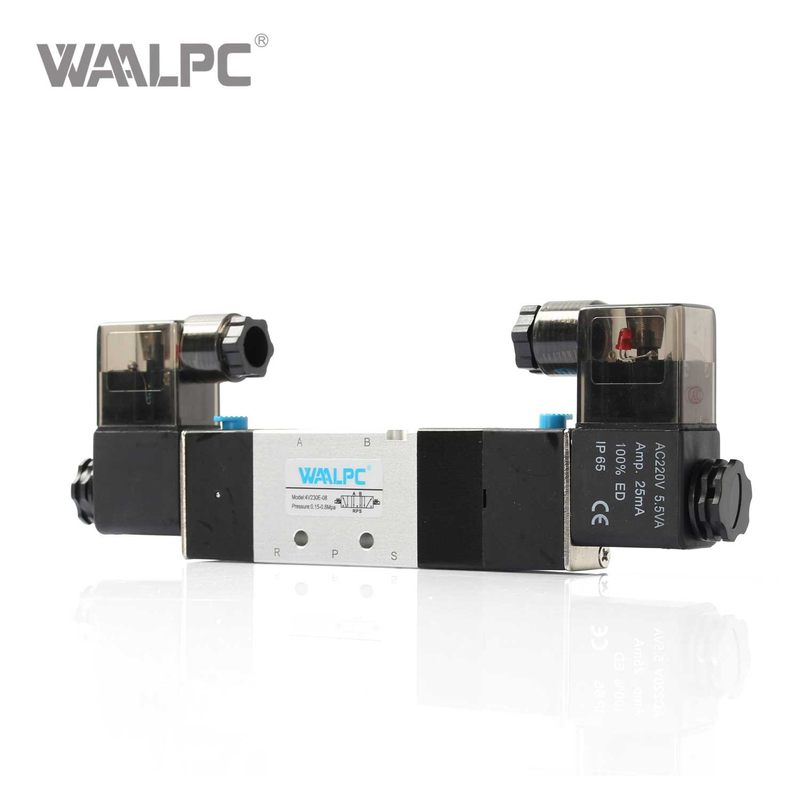

Válvula Solenoide de Control direccional Industrial 5/3 4V230 solenoide único monoestable AC220V AC110V DC24V DC12V

Válvula Solenoide de Control direccional Industrial 5/2 4V220 solenoide único monoestable AC220V AC110V DC24V DC12V

Válvula Solenoide de Control direccional Industrial 5/3 4V230 solenoide único monoestable AC220V AC110V DC24V DC12V


Tamaño:	1 2
Disponibilidad:

La válvula solenoide neumática Serie 4V200 es una gama de válvulas solenoides neumáticas operadas por piloto disponibles en configuraciones de 5/2 vías (2 posiciones y 5 puertos) y 5/3 vías (3 posiciones y 5 puertos). Construidos con una estructura de columna deslizante, garantizan una fricción mínima y un funcionamiento estable, incluso en condiciones de presión fluctuantes.

Modelo:
4V230E-08
Marca:
WAALPC
Código:
8481202090

Descripción del Producto

Ventajas de la válvula solenoide neumática

Válvulas solenoides serie 4V

1. Rendimiento confiable en entornos hostiles

Protección IP65: resistente al polvo y al agua, ideal para entornos industriales húmedos, sucios o con mucho polvo.

Amplio rango de operación:

Presión de trabajo: 0,15 a 0,8 MPa (2,17 a 11,6 psi)

Temperatura ambiente: -20–70°C

Medio: aire filtrado (40 μm o más fino)

Larga vida útil: más de 10 millones de ciclos con un desgaste mínimo, lo que reduce el tiempo de inactividad y los costos de reemplazo.

2. Control de precisión y respuesta rápida

Respuesta ultrarrápida de 0,05 s: conmutación direccional instantánea para procesos de automatización de alta velocidad.

Opciones de piloto: elija entre piloto interno (para sistemas con presión inicial de ≥0,15 MPa) o piloto externo (para aplicaciones de baja presión) para adaptarse a su configuración.

Función de memoria de 5/3 vías: Mantiene la posición de la válvula durante cortes de energía para operaciones más seguras y estables.

3. Eficiencia energética y bajo mantenimiento

Bajo consumo de energía:

CC: 2,5 W (12 V)

Diseño sin lubricación: elimina el mantenimiento relacionado con el aceite, lo que reduce los riesgos de contaminación en aplicaciones alimentarias, médicas o de salas limpias.

Fácil instalación: diseño compacto con conexiones eléctricas de enchufe DIN o de cable y tamaños de puerto estándar para una integración rápida.

4. Configuración versátil para diversas necesidades

Tamaños de puerto: G1/8, G1/4 (los modelos varían)

Opciones de voltaje: Amplia gama de voltajes CA/CC para adaptarse a los estándares industriales globales.

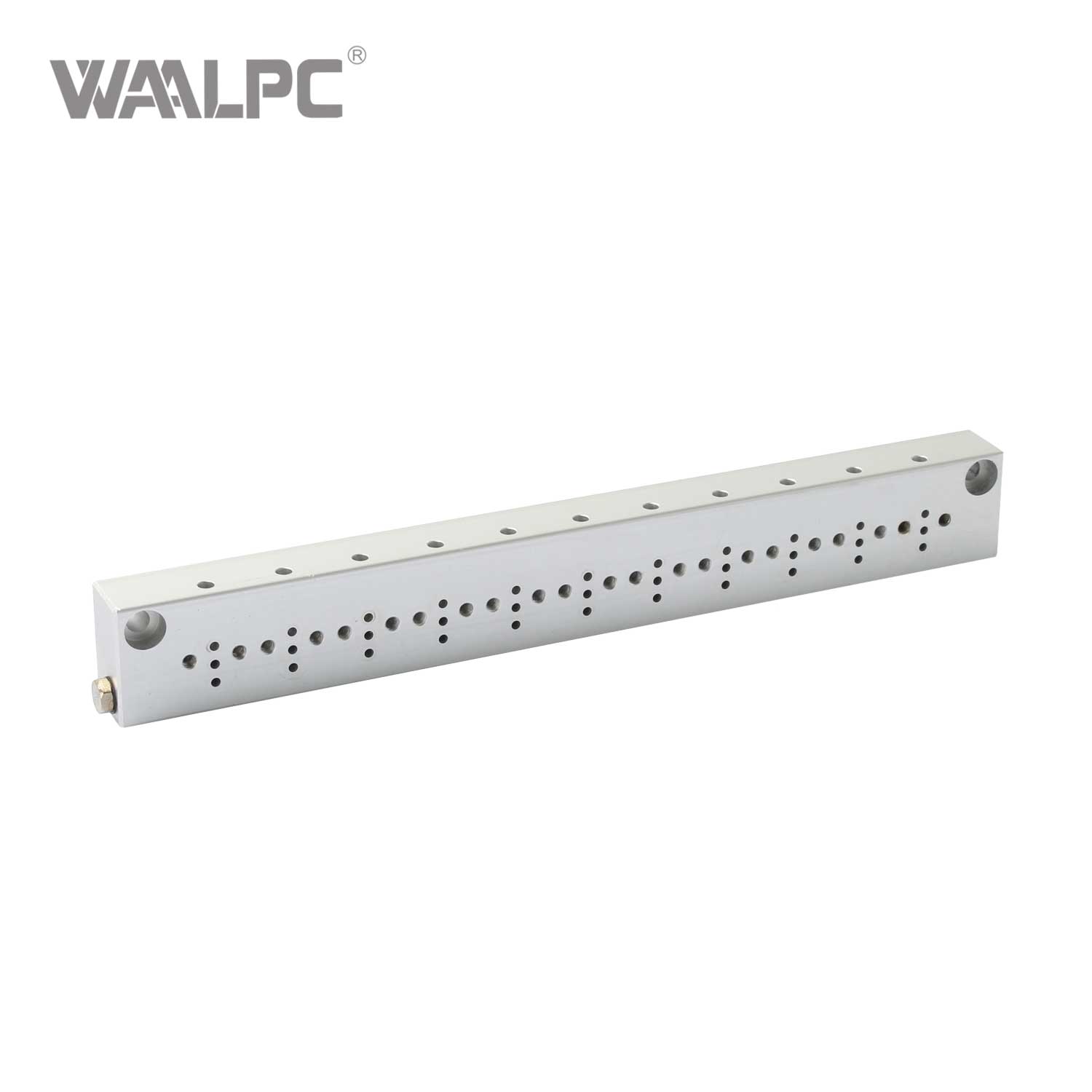

Flexibilidad de montaje: Diseño compatible con colectores para sistemas multiválvulas que ahorran espacio en configuraciones complejas.

Aplicaciones de válvulas solenoides neumáticas

Producción industrial

Equipos de automatización

Equipo Mecánico

Industria alimentaria

Atención médica y sanitaria

Industria Electrónica

Maquinaria Textil

Maquinaria de embalaje

Parámetros técnicos

FICHA DE DATOS

Modelo	4V210-06 4V220-06	4V230C-06 4V230E-06 4V230P-06	4V210-08 4V220-08	4V230C-08 4V230E-08 4V230P-08
Líquido	Aire (para ser filtrado por un elemento filtrante de 40 μm)
Interino	Piloto interno o piloto externo
Tamaño del puerto [Nota1]	Entrada=Salida=Escape=1/8''		Entrada=Salida=1/4''Escape=1/8''
Tamaño del orificio (Cv) [Nota4]	4V210-08,4V220-08:17,0 mm²(Cv=1,0) 4V230C-08:13,6 mm²(Cv=0,8)
Tipo de válvula	5 puertos 2 posiciones	5 puertos 3 posiciones	5 puertos 2 posiciones	5 puertos 3 posiciones
Presión de funcionamiento	0,15~0,8MPa(21~114psi)
Presión de prueba	1,2 MPa (175 psi)
Temperatura	-20~70℃
Material del cuerpo	aleación de aluminio
Lubricación [Nota 2]	No requerido
Frecuencia máx. [Nota 3]	5 ciclos/seg	3 ciclos/seg	5 ciclos/seg	3 ciclos/seg
Peso (gramos)	4V210-06: 220 4V220-06: 320	360	4V210-08: 220 4V220-08: 320	360

[Nota1] Están disponibles roscas PT, roscas G y roscas NPT.

[Nota 2] Una vez que se utiliza aire lubricado, continúe con el mismo medio para optimizar la vida útil de la válvula. Se recomiendan lubricantes como ISOVG32 o equivalente.

[Nota 3] La frecuencia máxima de actuación está en el estado sin carga.

[Nota 4] Los Cv de arena del orificio equivalente se calculan a partir de los datos del caudal.

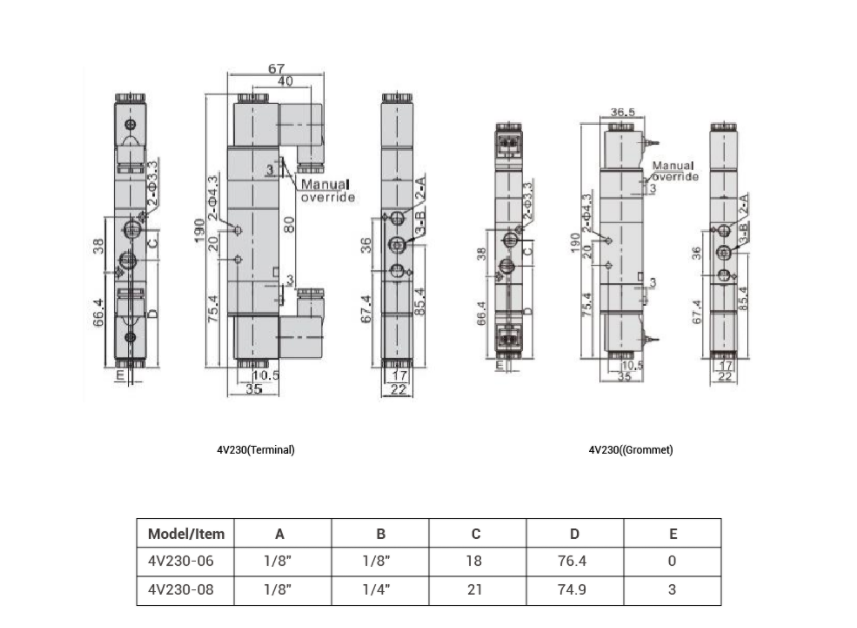

ESTRUCTURA Y DIMENSIÓN (MM)

Válvula Solenoide 4V230

Descarga de especificaciones

Válvula Solenoide 4V200 Página detallada.png
