NAC2010 blanco SMC1/8'' 1/4'' SMC Válvula reductora de presión de aire Frl multifunción Trampa Filtro de aire Reguladorlubricador Separador de aceite y agua para compresor

SMC Tipo Frl Válvula reductora de presión de aire Trampa Filtro de aire Reguladorlubricador Separador de aceite de agua para compresor 1/8'' 1/4'' Multifunción

SMC Tipo Frl Válvula reductora de presión de aire Trampa Filtro de aire Reguladorlubricador Separador de aceite de agua para compresor 1/8'' 1/4'' Multifunción


Color:	Negro∨ange Blanco
Disponibilidad:

Cantidad:



Consulta Añadir a la cesta

Las combinaciones de dos unidades de SMC integran una filtración superior y una regulación precisa de la presión en una sola unidad compacta. Estas unidades de filtro regulador ofrecen rendimiento confiable, eficiencia energética y operación sin mantenimiento para sistemas neumáticos industriales en todo el mundo. Diseñado para aplicaciones que exigen aire comprimido limpio, estable y regulado con precisión.

Modelo:
INA2010
Marca:
WAALPC
Código:
8421999000

Descripción del Producto

1. Estructura ligera y compacta, fácil de instalar y utilizar.

2. Mecanismo de autobloqueo a presión, que puede evitar interferencias externas en la presión establecida.

3. Pequeña pérdida de presión, alta eficiencia de separación de agua.

4. Carcasa transparente, la cantidad de aceite que gotea se puede observar directamente.

5. Además del tipo estándar, también hay disponible un modelo de baja presión (la presión de regulación máxima es 0,4 MPa)

6. La precisión del filtro incluye 5 µm y 40 µm (opcional).

7. Extienda la vida útil del equipo: filtre las partículas en el aire, reduzca el desgaste del equipo y extienda la vida útil del equipo.
8. Mejora de la eficiencia del equipo: el aire limpio mejora la eficiencia del funcionamiento del equipo.
9. Presión de salida estable: la válvula reguladora de presión puede ajustar con precisión la presión de salida para garantizar el funcionamiento normal del equipo aguas abajo.
10. Mejorar la confiabilidad del sistema: A través de la purificación y lubricación, se reduce el desgaste de los componentes neumáticos y se mejora la confiabilidad del sistema.
11. Precisión de regulación de alta presión: puede ajustar con precisión la presión de salida para garantizar el funcionamiento normal de los equipos aguas abajo.
12. Mantenimiento reducido: Los componentes neumáticos necesitarán menos mantenimiento debido al menor desgaste y corrosión.
13. Tamaño de puerto disponible: M5, 1/8'', 1/4'', 3/8'', 1/2'', 3/4'', 1''.

14. Medidor incorporado en lugar de medidor externo, ahorra espacio para la instalación.

Parámetros técnicos

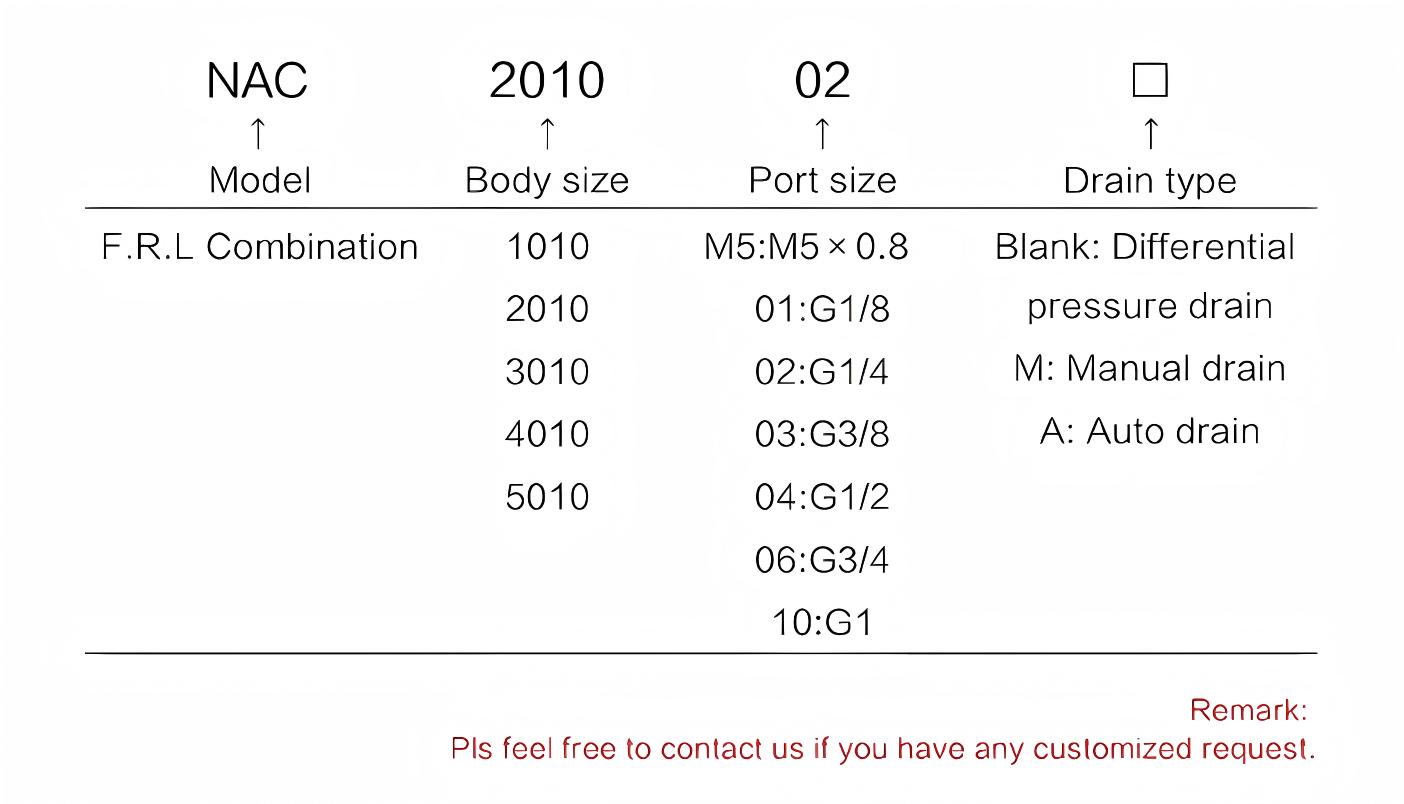

CÓDIGO DE PEDIDO

FICHA DE DATOS

Nombre del tipo		combinación FRL
Modelo		NAC1010-M5	NAC2010-01	NAC2010-02	NAC3010-02	NAC3010-03	NAC4010-03	NAC4010-04	NAC4010-06	NAC5010-06	NAC5010-10
Tamaño del puerto (G)		M5×*0,8	1/8	1/4	1/4	3/8	3/8	1/2	3/4	3/4	1
Cubierta protectora de copa		NAC1010-2010 (SIN)			NAC3010-5010 (W)
Tipo de drenaje		Drenaje manual, drenaje automático y drenaje de presión diferencial (opcional)
Grado de filtración		5 µm, 25 µm, 40 µm
Medio de trabajo		Aire
Rango de regulación de presión		0,05-0,07 MPa	0,05-0,85MPa
Máx. Presión de funcionamiento		1,0 MPa (145 psi)
Resistencia a la presión		1,5 MPa (215 psi)
Rango de temperatura de funcionamiento		5-60 ℃
Capacidad de la taza del filtro		10	15	15	20	20	45	45	45	130	130
Capacidad de la copa del lubricador		10	15	15	20	20	45	45	45	130	130
Aceite recomendado		Aceite para turbina 1 ISOVG32
Manómetro		Y40-01				Y50-02
Soporte tipo L		L10	L20	L20	L30	L30	L40	L40	L50	L50	L60
Material		Vivienda: Moldura de fundición a presión de aluminio; Taza del envase: PE; Funda protectora: hierro
Componentes	Peso	400g	470g	470g	950g	950g	1810g	1810g	1910g	3150g	3150g
	Filtro regulador de presión	NAW1000-M5	NAW2000-01	NAW2000-02	NAW3000-02	NAW3000-03	NAW4000-03	NAW4000-04	NAW4000-06	NAW5000-06	NAW5000-10
	Lubricador	NAL1000-M5	NAL2000-01	NAL2000-02	NAL3000-02	NAL3000-03	NAL4000-03	NAL4000-04	NAL4000-06	NAL5000-06	NAL5000-10

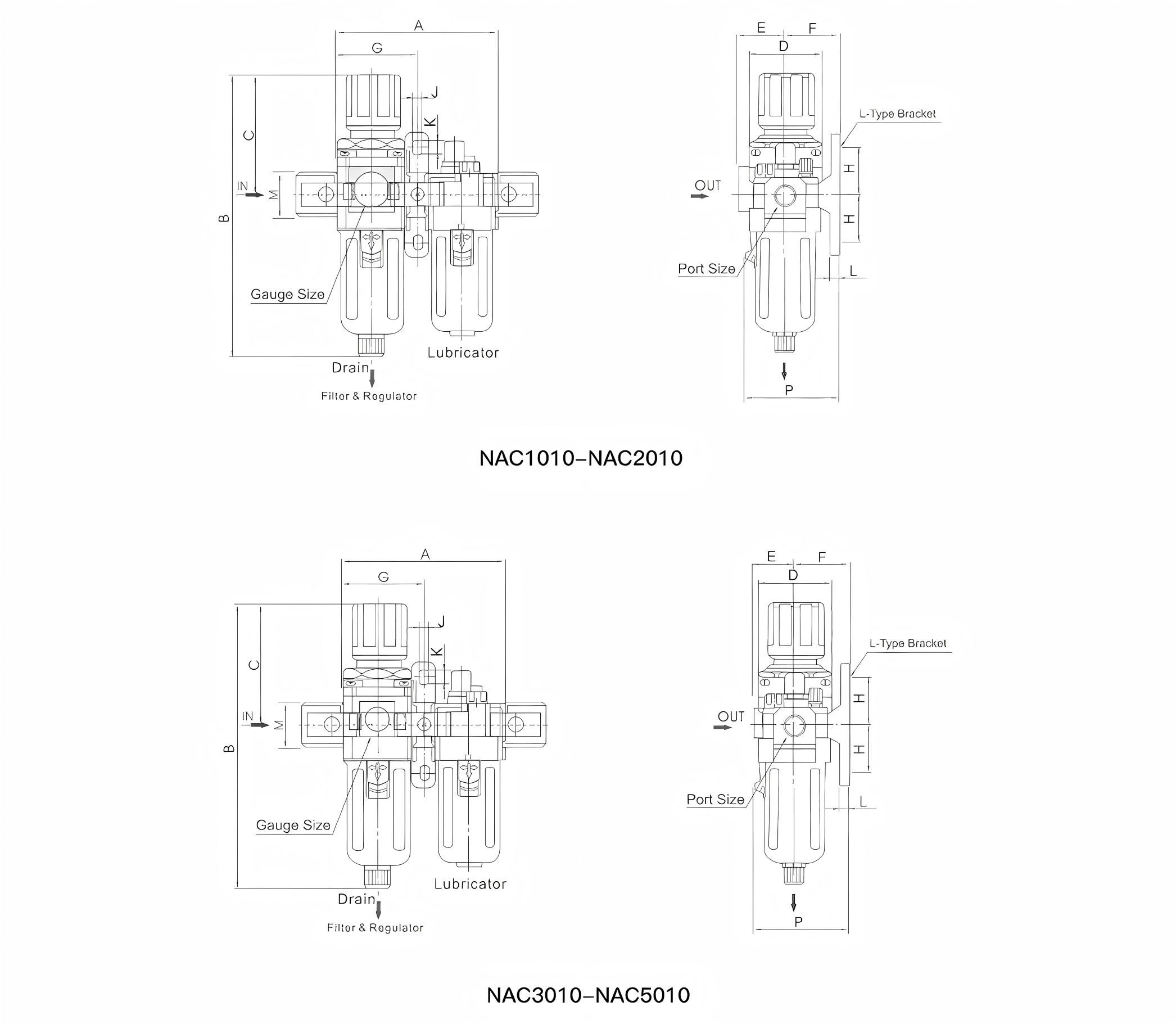

ESTRUCTURA

Unidad SMC FRL

DIMENSIÓN (MM)

Modelo	Tamaño del puerto	A	B	do	D	mi	F	GRAMO	h	j	k	l	METRO	norte	PAG
NAC1010	M5	58	109.5	50.5	25	26	25	29	20	4.5	7.5	5	17.5	16	38.5
INA2010	1/8-1/4	90	164.5	78	40	56.8	30	45	24	5.5	8.5	5	22	23	50
NAC3010	1/4-3/8	117	211	92.5	53	60.8	41	58.5	35	7	11	7	34.2	26	70.5
NAC4010	3/8-1/2	154	262	112	70	70.5	50	77	40	9	13	7	42.2	33	88
NAC4010-06	3/4	164	267	114	70	70.5	50	82	40	9	13	7	46.2	36	88
NAC5010	3/4-1	195	388	116	90	75.5	69.8	97.5	50	12	16	10.5	55.5	40	115

Descarga de especificaciones

SMC Serie NA-Tratamientos con fuente de aire-Blanco.pdf
