In qualsiasi sistema pneumatico, la qualità dell'aria compressa determina direttamente le prestazioni e la durata di ogni componente a valle, dai cilindri e valvole alle pinze e ai generatori di vuoto. In qualità di leader globale nell’automazione industriale, Festo ha creato una gamma completa di prodotti per la preparazione dell'aria progettati per garantire che l'aria compressa sia pulita, secca e perfettamente regolata.
Questo articolo presenta le soluzioni Festo per il trattamento delle sorgenti d'aria, coprendo i componenti principali, le serie di prodotti, le linee guida per la selezione e le applicazioni del mondo reale.
L'aria compressa grezza in uscita da un compressore contiene tre contaminanti principali: particelle solide (polvere, ruggine, detriti nei tubi), umidità (condensa e vapore acqueo) e aerosol d'olio (proveniente dalla lubrificazione del compressore). Quando questi inquinanti entrano in un sistema pneumatico, possono causare il rigonfiamento o il restringimento delle guarnizioni, l'adesione delle bobine delle valvole e la corrosione delle pareti dei cilindri.
Secondo le statistiche interne di Festo, oltre il 70% dei guasti prematuri nei sistemi pneumatici sono direttamente correlati alla scarsa qualità dell'aria compressa. Investire tempo e budget nella corretta preparazione dell'aria offre rendimenti molto maggiori: maggiore durata dei componenti, meno fermate non programmate e minori costi totali di proprietà. Per l'automazione industriale generale, un punto di riferimento è la classe di particelle solide/acqua/olio ISO 8573‑1 di almeno 6‑4‑4.

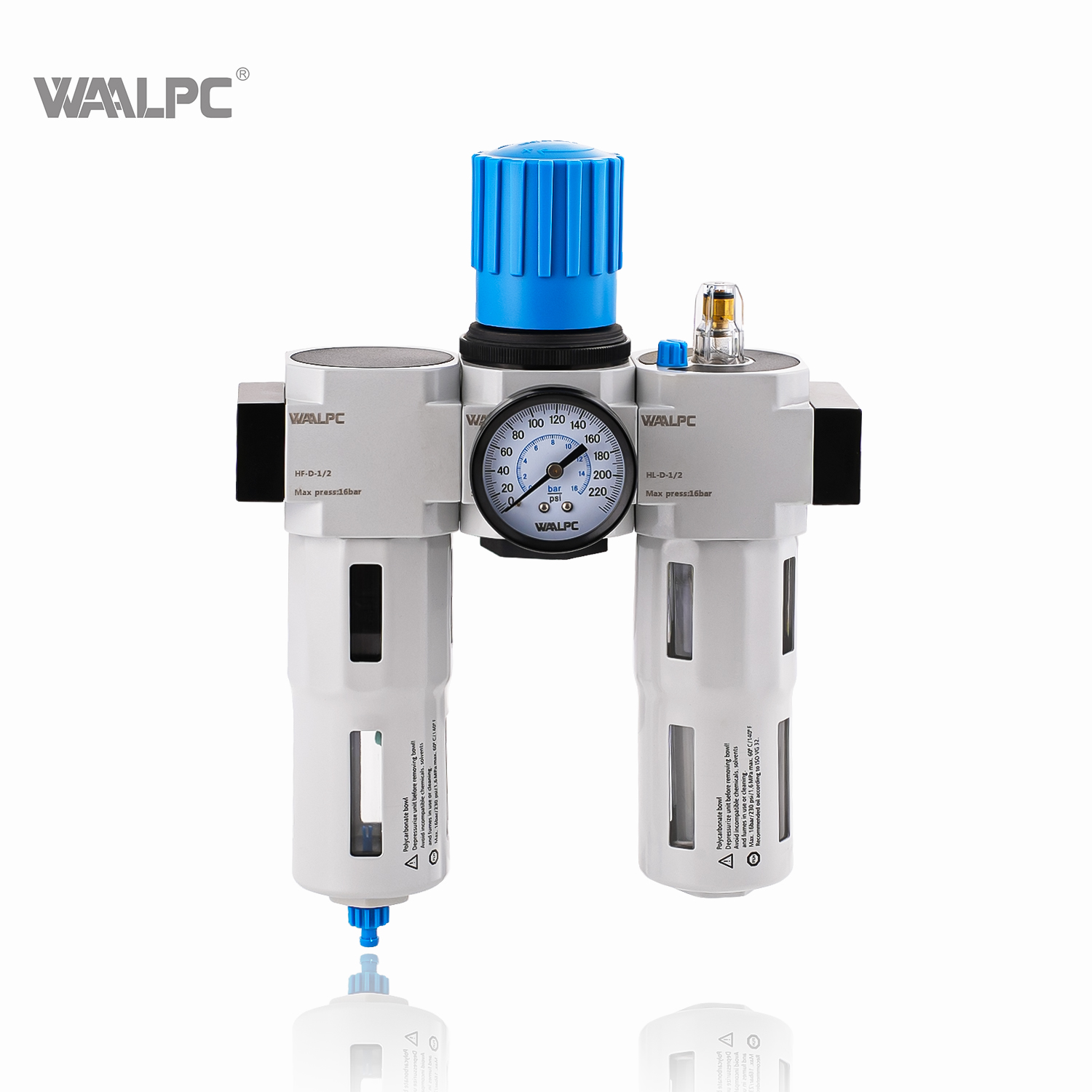

Ogni sistema di preparazione dell'aria è costruito attorno a tre moduli funzionali principali, comunemente noti come FRL:
Il filtro è la prima linea di difesa. Rimuove le particelle solide e la condensa dall'aria compressa. I filtri Festo della serie MS offrono molteplici gradi di filtrazione:
40 µm (filtrazione grossolana) : rimuove le particelle più grandi e la condensa sfusa. Tipicamente installato all'uscita del compressore o sulla linea principale dell'officina.
5 µm (filtrazione standard) : adatto per la maggior parte delle apparecchiature di automazione industriale, eliminando la maggior parte dei solidi e della condensa.
1 µm (filtrazione fine) : per applicazioni impegnative come valvole proporzionali di precisione e cilindri ad alta velocità.
0,01 µm (filtrazione ultrafine/a coalescenza) : cattura aerosol d'olio e particelle estremamente fini, essenziali per camere bianche, lavorazione alimentare e applicazioni farmaceutiche.
Una caratteristica fondamentale del design dei filtri Festo è la fase di separazione centrifuga : l'aria in entrata passa attraverso alette a vortice che fanno girare il flusso, scagliando la condensa e le particelle pesanti verso l'esterno grazie alla forza centrifuga nella vasca di raccolta. Questa pre-separazione prolunga notevolmente la durata dell'elemento filtrante a valle.
Il regolatore stabilizza la fluttuazione della pressione di alimentazione a monte su un valore impostato dall'utente richiesto dall'apparecchiatura. I cicli di uscita tipici del compressore sono compresi tra 6 e 10 bar, mentre la maggior parte dei dispositivi pneumatici funziona in modo ottimale tra 5 e 6 bar. L'aria non regolata non solo riduce le prestazioni ma spreca anche energia: ogni riduzione di 1 bar della pressione regolata consente di risparmiare circa il 7% del consumo energetico del compressore.
I regolatori Festo della serie MS utilizzano un design azionato a membrana con una porta per manometro e scarico secondario. Quando il setpoint viene abbassato, la pressione in eccesso sul lato di uscita viene automaticamente rilasciata attraverso l'attacco di scarico. Alcuni modelli integrano sensori di pressione che monitorano la pressione di uscita in tempo reale e restituiscono il segnale a un sistema di controllo.
Il lubrificatore inietta una nebbia d'olio finemente dosata nel flusso di aria compressa per lubrificare le parti mobili a valle, principalmente cilindri e utensili pneumatici. Una nota importante: la maggior parte dei moderni cilindri Festo e di altri marchi leader sono progettati per il funzionamento senza lubrificazione : sono prelubrificati con grasso a lunga durata e non necessitano di ulteriore olio in normali condizioni di servizio. Tuttavia, quando si utilizzano componenti ad alta velocità o con cicli pesanti, o quando gli strumenti pneumatici più vecchi richiedono lubrificazione, il lubrificatore rimane un'opzione preziosa.
Nella filosofia modulare Festo, ciascuna di queste tre funzioni può essere utilizzata separatamente nella linea (solo filtro, solo regolatore, solo lubrificatore) o collegate insieme in un'unica unità combinata.
La serie MS è la famiglia di trattamento dell'aria più completa di Festo, spesso descritta con il motto 'un MS in tutto il mondo' perché copre tutto, dalle semplici unità standard alle soluzioni specifiche per l'applicazione che richiedono la massima qualità dell'aria. La sua caratteristica distintiva è l'elevata modularità : filtri, regolatori, lubrificatori, valvole di intercettazione, valvole ad avviamento progressivo, moduli di diramazione, sensori di pressione e sensori di flusso possono essere assemblati insieme come blocchi di costruzione. Ogni modulo ha un alloggiamento indipendente e si collega tramite interfacce meccaniche standardizzate, offrendo agli utenti la libertà di creare esattamente la configurazione richiesta dalla loro applicazione.
La serie MS è disponibile in diverse dimensioni di base che soddisfano diversi requisiti di flusso:
MS4, MS6, MS9 e MS12 . Il modello MS12 recentemente introdotto può fornire fino a 22.000 l/min di aria compressa di alta qualità con porte da 1' a 2', rendendolo adatto sia per la preparazione centralizzata dell'aria negli impianti che per l'alimentazione decentralizzata delle singole macchine.
Per applicazioni standard semplici in cui il rapporto costo-efficacia è una preoccupazione primaria, Festo offre la serie D. Si tratta di unità di trattamento dell'aria preassemblate e precollaudate, disponibili in quattro dimensioni di corpo: MICRO, MINI, MIDI e MAXI , che coprono portate fino a 12.500 l/min. La serie D è caratterizzata da robuste tazze metalliche e da un'eccellente tecnologia di connessione ed è disponibile in numerose varianti preconfigurate (filtro regolatore, filtro regolatore lubrificatore, valvole di intercettazione, filtri fini/ultra fini). Questo approccio 'plug-and-run' elimina la selezione dei singoli componenti e velocizza l'installazione su macchine di produzione più piccole.
I componenti Festo per il trattamento delle sorgenti d'aria servono praticamente ogni settore industriale:
Produzione automobilistica – Preparazione centralizzata dell'aria per celle di saldatura robotizzate e linee di assemblaggio, compresi i sistemi modulari di trattamento acqua-aria HIP/RIP sviluppati appositamente per i robot di saldatura.
Alimenti e imballaggi : soluzioni in acciaio inossidabile e prive di lubrificanti che soddisfano gli standard igienici FDA ed EHEDG.
Fabbricazione di componenti elettronici e semiconduttori – Filtri e regolatori ultrafini (0,01 µm) con materiali compatibili con le camere bianche per proteggere i delicati sistemi pick-and-place.
Settore farmaceutico e delle scienze della vita – Aria compressa sterile e priva di olio che previene la contaminazione del prodotto.
Automazione generale e costruzione di macchine : unità MS-Basic convenienti per apparecchiature OEM standard, oltre a configurazioni della serie MS completamente strumentate per banchi di prova ad alte prestazioni.
Il corretto dimensionamento dei componenti per il trattamento dell'aria è fondamentale. Un'unità sottodimensionata provoca perdite di carico e riduce la durata del filtro; un'unità sovradimensionata comporta uno spreco di costi di capitale. Lo strumento di progettazione online di Festo consente agli utenti di specificare la classe di qualità dell'aria richiesta, il numero di moduli funzionali necessari e la portata di picco, quindi consiglia la combinazione e la dimensione ottimali (MS4, MS6, MS9 o MS12). Lo strumento tiene conto anche del numero di dispositivi a valle che condividono la stessa fornitura d'aria e suggerisce punti di diramazione tra gli stadi di filtrazione.
Come regola generale: fornire aria di alta qualità solo dove è veramente necessaria. Suddividendo la linea dell'aria dopo la filtrazione grossolana e alimentando aria secca ultrafiltrata solo alle stazioni sensibili (valvole proporzionali, sistemi di visione, apparecchiature per camere bianche), è possibile evitare un trattamento eccessivo dell'intero impianto e ridurre significativamente i costi operativi.
