ACQ 시리즈 초박형 콤팩트 실린더 JIS 규격 복동식 C링 설계로 공간 절약형 자동화 실현

1.  공간 효율적이고 컴팩트한 디자인 : ACQ 시리즈는 설치 공간을 줄이는 데 중점을 두고 설계되었습니다. 컴팩트한 디자인은 공간 제약이 있는 기계에 이상적입니다.

2.  견고하고 내구성이 뛰어난 구조 : 실린더 튜브는 알루미늄 합금으로 만들어졌습니다. 내부 보어는 정밀하게 연마되고 경질 양극 산화 처리되어 내마모성과 높은 내구성을 제공하는 표면을 제공합니다. 피스톤 로드는 강도와 내식성을 위해 경질 크롬 도금 S45C 강철로 제작되었습니다.

3.  안정적인 성능과 손쉬운 설치 : 실린더는 전면 커버에 긴 가이드 거리가 있어 작동 중에 우수한 가이드와 안정성을 제공합니다. 실린더 본체는 센서 홈으로 둘러싸여 있어 위치 감지를 위한 자기 유도 센서를 편리하게 설치할 수 있습니다. 다양한 장착 액세서리를 사용할 수 있어 다양한 설치 요구 사항에 맞춰 유연성을 제공합니다.

4.  안정적인 밀봉 및 구조 : 실린더는 C형 고정 링을 사용하여 실린더 튜브를 전면 및 후면 커버에 고정하므로 구조가 콤팩트하고 안정적입니다. 피스톤과 피스톤 로드는 리벳 구조를 통해 연결됩니다. 피스톤 씰은 컴팩트하고 오일 저장 기능을 갖춘 특수 양방향 씰링 구조를 사용합니다.

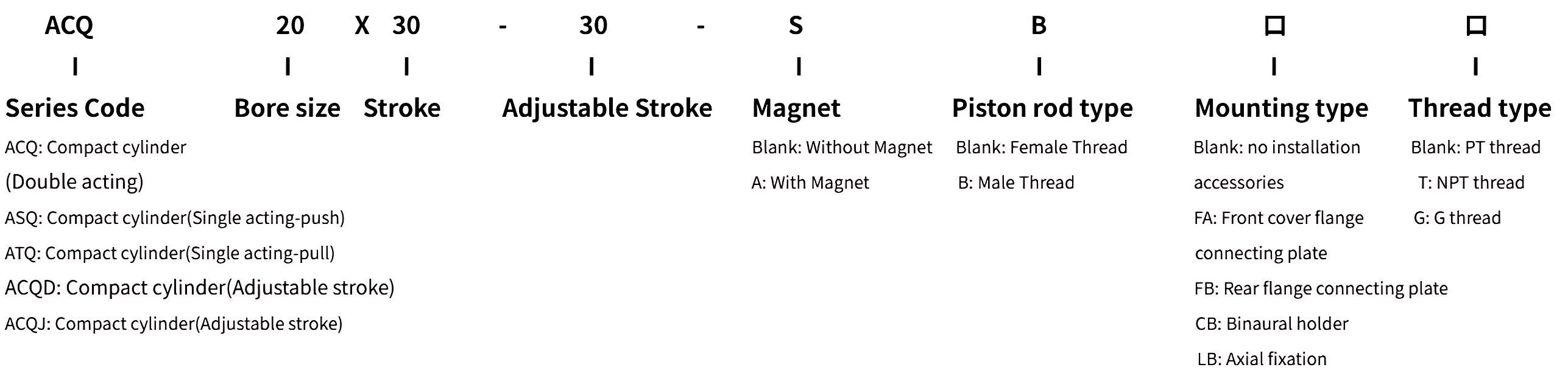

주문 코드

사양

내경(mm)		12	16	20	25	32	40	50	63	80	100
작동 매체		공기(40um 필터 요소로 필터링됨)
연기형		복동
		단동_푸시형, 단동_당김형								-
압력 범위	복동	0.15~1.0Mpa(22~145Psi)
	봄 연기	0.2~1.0Mpa(28~145Psi)
내압		1.5Mpa
작동 온도		-20~70℃
속도 범위		복동: 30~500mm/s 단동: 50~500mm/s
뇌졸중의 내성		≤100  +1.00mm                >100 +1.50mm
쿠션형		범퍼
접속구경		M5x0.8				G1/8		G1/4		G3/8

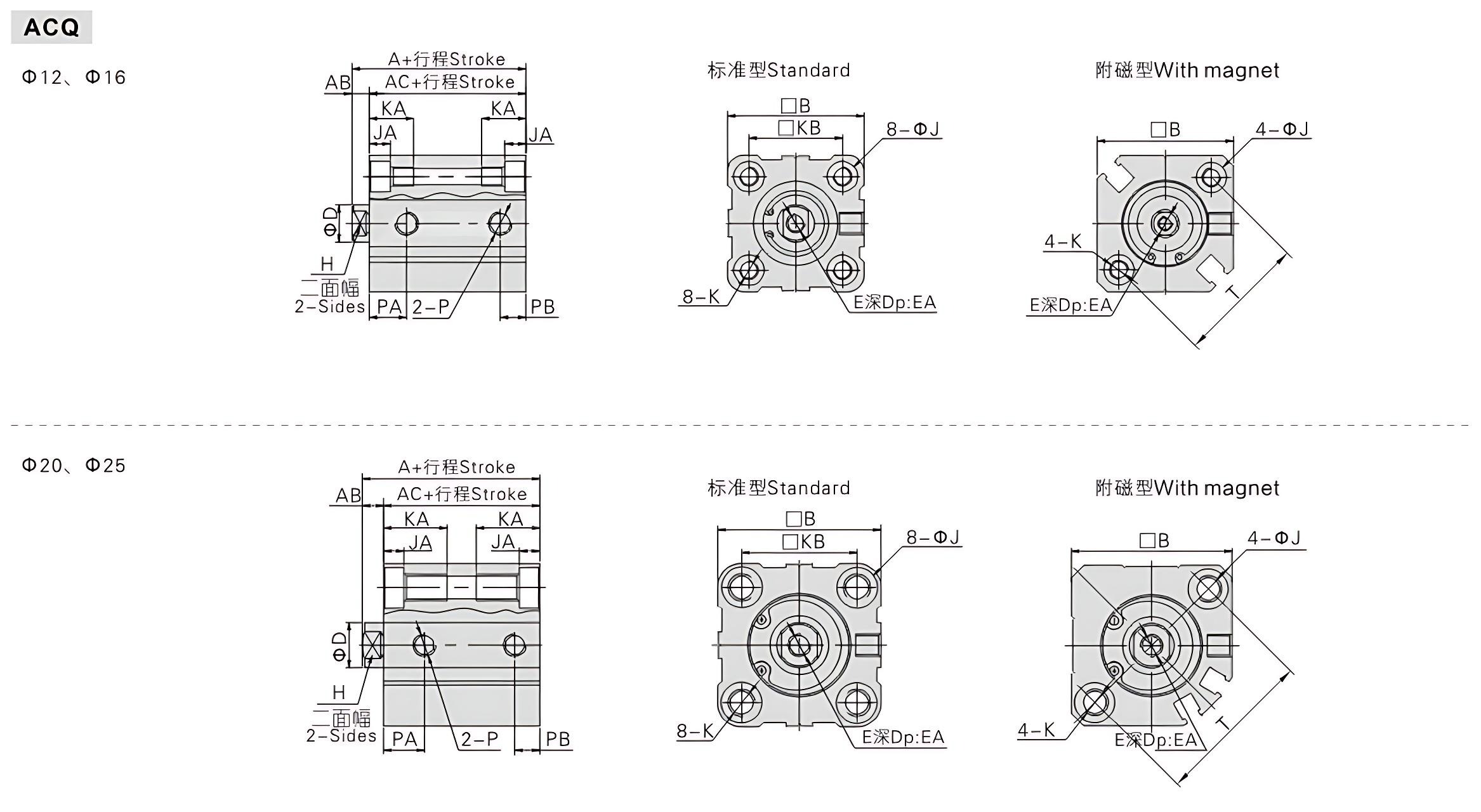

전반적인 치수 및 구조

유형	기준						자석 포함		AB	비	디	이자형	EA	시간	제이	일본	케이	카	KB	피	표준		자석 포함		티
내경/품목	에이			교류			에이	교류													아빠	PB	아빠	PB
뇌졸중	세인트 ≤50	세인트=55	St≥60	세인트 ≤50	세인트=55	St≥60
12	20.5	-	-	17	-	-	31.5	28	3.5	25	6	M3x0.5	6	5	6	3.5	M4x0.7 관통 구멍: Φ3.4	11	15.5	M5x0.8	7.5	5	9	7	22
16	22	22	22	18.5	18.5	18.5	34	30.5	3.5	29	8	M4x0.7	8	6	6	3.5	M4x0.7 관통 구멍: Φ3.4	11	20	M5x0.8	8	5.5	9.5	5.5	28
20	24	-	34	19.5	-	29.5	36	31.5	4.5	36	10	M5x0.8	7	8	9	5.5	M6x1.0 관통 구멍: Φ5.2	17	25.5	M5x0.8	9	5.5	9.5	5.5	36
25	27.5	-	37.5	22.5	-	32.5	37.5	32.5	5	40	12	M6x1.0	12	10	9	5.5	M6x1.0 관통 구멍: Φ5.2	17	28	M5x0.8	11	5.5	11	5.5	40

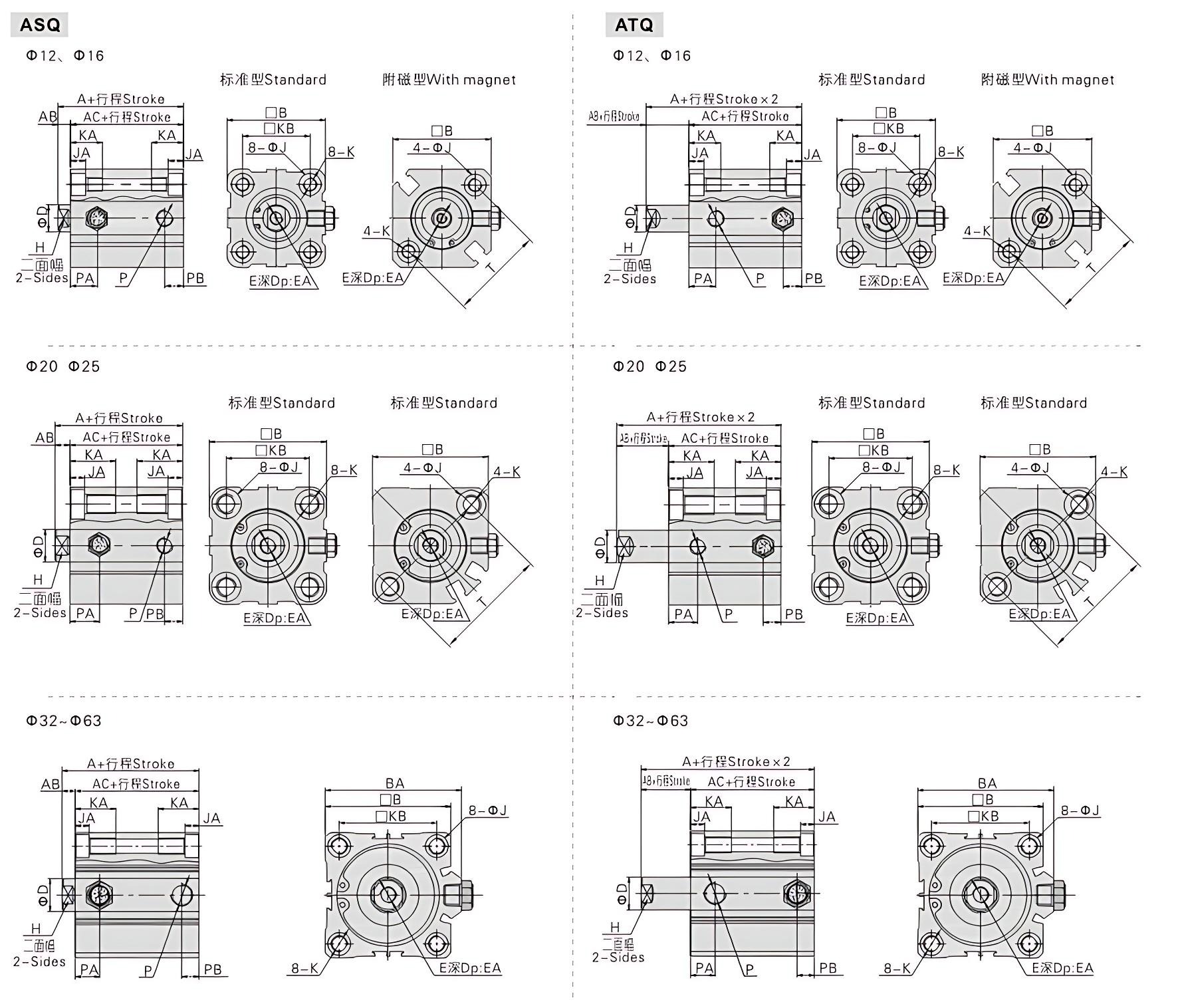

내경 항목	A(표준)			A(자석 부착)			AB	AC(표준)			AC(자석 부착)			비	학사	디	이자형	EA
뇌졸중	510	1520	2530	510	1520	2530		510	1520	2530	510	1520	2530
12	25.5	30.5	-	36.5	41.5	-	3.5	22	27	-	33	38	-	25	-	6	M3x0.5	6
16	27	32	-	39	44	-	3.5	23.5	28.5	-	35.5	40.5	-	29	-	8	M4x0.7	8
20	29	34	39	41	46	51	4.5	24.5	29.5	34.5	36.5	41.5	46.5	36	-	10	M5x0.8	7
25	32.5	37.5	42.5	42.5	47.5	52.5	5	27.5	32.5	37.5	37.5	42.5	47.5	40	-	10	M6x1.0	12
32	35	40	45	45	50	55	7	28	33	38	38	43	48	45	49.5	16	M8x1.25	13
40	41.5	46.5	51.5	51.5	56.5	61.5	7	34.5	39.5	44.5	44.5	49.5	54.5	53	57	16	M8x1.25	13
50	48.5	53.5	58.5	58.5	63.5	68.5	8	40.5	45.5	50.5	50.5	55.5	60.5	64	71	20	M10x1.5	15
63	54	59	64	64	69	74	8	46	51	56	56	61	66	77	84	20	M10x1.5	15

내경 항목	시간	제이	일본	케이	카	KB	피	PA(표준)	PA(자석 부착)	PB(표준)	PB(자석부착)	티
12	5	6	3.5	M4x0.7 관통 구멍: Φ3.4	11	15.5	M5x0.8	7.5	9	5	7	22
16	6	6	3.5	M4x0.7 관통 구멍: Φ3.4	11	20	M5x0.8	8	9.5	5.5	5.5	28
20	8	9	5.5	M6x1.0 관통 구멍: Φ5.2	17	25.5	M5x0.8	9	9.5	5.5	5.5	36
25	10	9	5.5	M6x1.0 관통 구멍: Φ5.2	17	28	M5x0.8	11	11	5.5	5.5	40
32	14	9	5.5	M6x1.0 관통 구멍: Φ5.2	17	34	PT1/8	10.5	10.5	7.5	7.5	-
40	14	9	5.5	M6x1.0 관통 구멍: Φ5.2	17	40	PT1/8	11	11	8	8	-
50	17	10.5	6.5	M8x1.25 관통 구멍: Φ6.8	22	50	PT1/8	10.5	10.5	10.5	10.5	-
63	17	14	9	M10x1.5 관통 구멍: Φ8.5	28.5	60	PT1/8	15	15	10.5	10.5	-

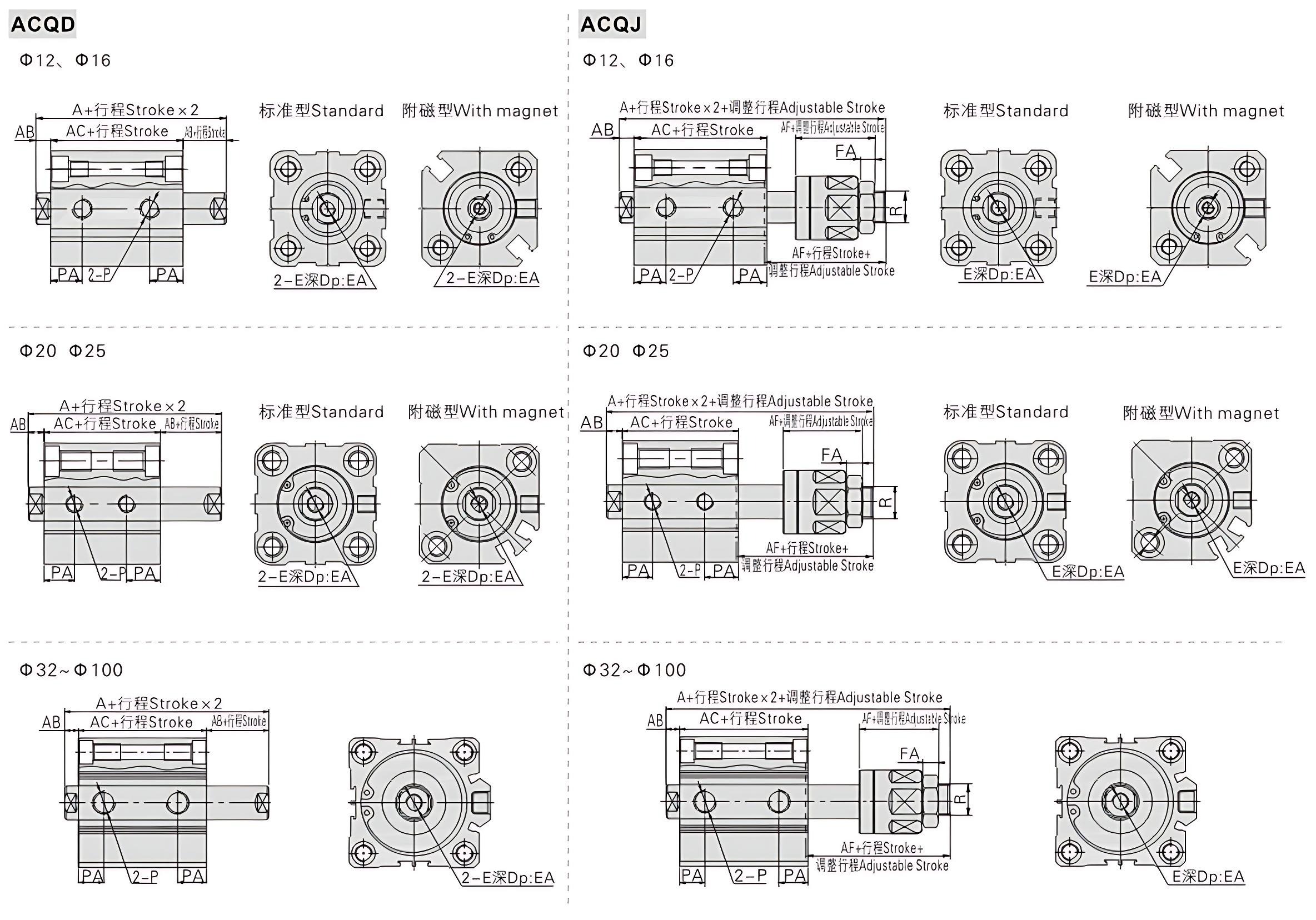

내경/품목	에이(ACQD)		에이(ACQJ)		AB	교류(ACQD)		교류(ACQJ)		AF	이자형	EA	파	아빠	아르 자형
	기준	자석 포함	기준	자석 포함		기준	자석 포함	기준	자석 포함
12	32.2	39.4	45.2	52.4	3.5	25.2	32.4	25.2	32.4	17	M3x0.5	6	4	9	M5X0.8
16	33	43	50	60	3.5	26	36	26	36	21	M4X0.7	8	5	9.5	M6X1.0
20	35	47	55	67	4.5	26	38	26	38	25	M5X0.8	7	6	9.5	M8X1.25
25	39	49	60.5	70.5	5	29	39	29	39	27	M6X1.0	9.5(St=5)/12(St>5))	6	11	M10X1.25
32	44.5	54.5	64.9	74.9	7	30.5	40.5	30.5	40.5	28	M8X1.25	9(St≤10)/13(St>10)	7	10	M12X1.25
40	54	64	74.5	84.5	7	40	50	40	50	28	M8X1.25	11(St≤10)/13(St>10)	7	13	M12X1.25
50	56.5	66.5	77	87	8	40.5	50.5	40.5	50.5	29	M10X1.5	12(St≤10)/15(St>10)	8	13.5	M16X1.5
63	58	68	78.4	88.4	8	42	52	42	52	29	M10X1.5	12(St≤10)/15(St>10)	8	14.5(sT=5)/16(St>5)	M16X1.5
80	71	81	95.8	105.8	10	51	61	51	61	35.5	M16X2.0	14(St≤15)/20(St>15)	10	16	M20X1.5
100	84.5	94.5	114.3	124.5	12	60.5	70.5	60.5	70.5	42.5	M20X2.5	20(St≤25)/26(St>25)	13.5	21	M27X2.0
