Um guia completo para conexões push-in em sistemas pneumáticos

As conexões push-in , também conhecidas como conexões instantâneas ou conexões pneumáticas de conexão rápida, estão entre os componentes mais utilizados nos sistemas pneumáticos modernos. Embora de tamanho pequeno, eles desempenham um papel fundamental na garantia de transmissão de ar sem vazamentos, instalação rápida e operação eficiente da máquina.

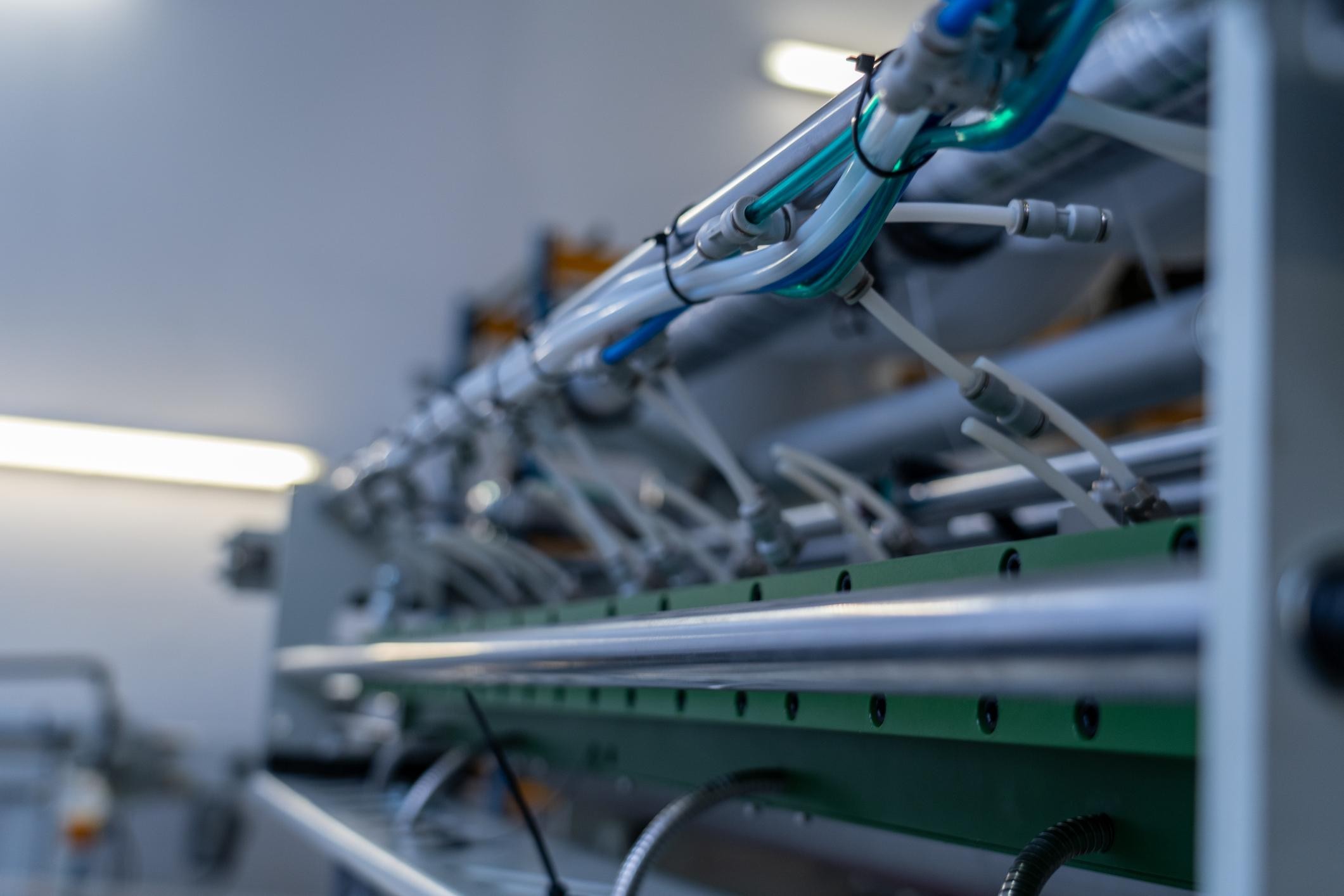

Seja em automação de fábrica, máquinas de embalagem, robótica, montagem automotiva ou sistemas de ar industriais, as conexões push-in tornaram-se componentes de conexão essenciais.

1. O que são acessórios push-in?

Uma conexão push-in é um conector mecânico projetado para conectar rapidamente tubos pneumáticos sem ferramentas. Os usuários simplesmente empurram o tubo de ar para dentro da conexão e o mecanismo de travamento interno o protege automaticamente.

Quando for necessária a remoção, pressionar o anel de liberação permite que o tubo seja removido facilmente.

Este design 'push to connect' melhora muito a eficiência da instalação em comparação com conexões roscadas ou fixadas tradicionais.

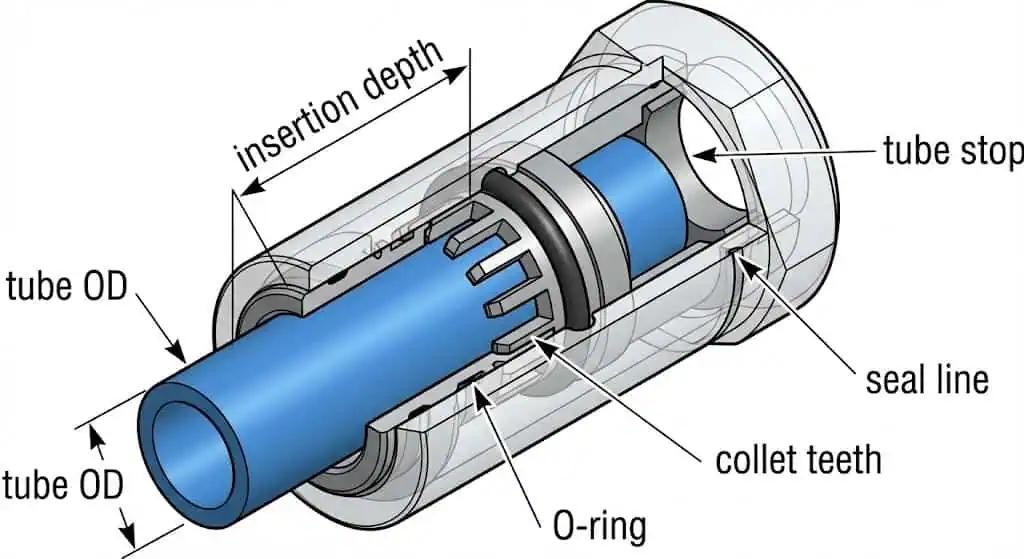

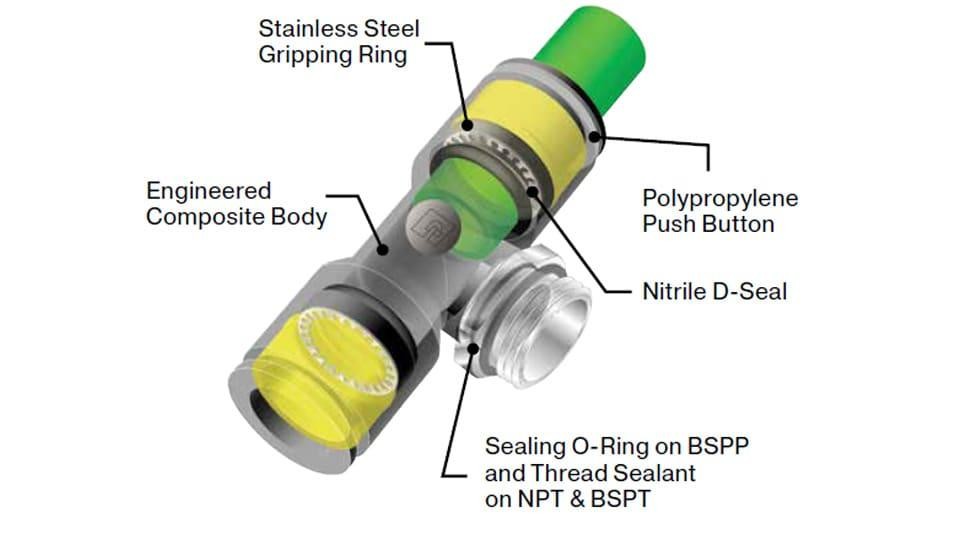

2. Estrutura básica de uma conexão push-in

(1) Anel de liberação

Usado para liberar a tubulação rapidamente.

(2) Pinça de aço inoxidável

Trava o tubo firmemente para evitar desconexão acidental.

(3) Anel de vedação

Geralmente feito de borracha NBR ou EPDM para evitar vazamento de ar.

(4) Corpo

Muitas vezes feito de:

• Plástico de engenharia (PBT)

• Latão niquelado

• Aço inoxidável

(5) Seção de rosca

Usado para conectar válvulas pneumáticas, cilindros, unidades FRL e manifolds.

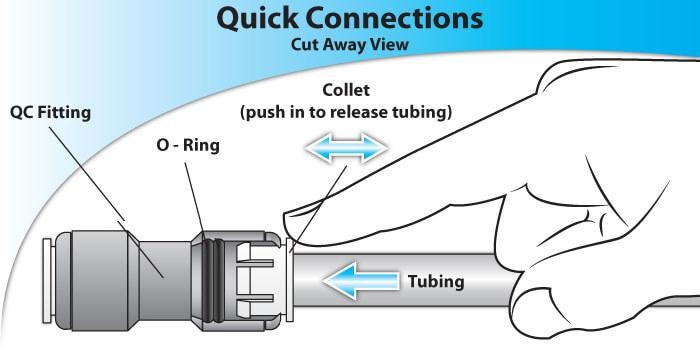

3. Como funciona um encaixe push-in?

O princípio de funcionamento é simples:

1. Insira o tubo pneumático na conexão.

2. Garras internas prendem o tubo automaticamente.

3. O anel de vedação cria uma conexão hermética.

4. O ar comprimido flui com segurança pelo sistema.

Quando a desmontagem é necessária:

• Pressione o colar de liberação.

• Puxe o tubo suavemente.

Isso permite instalação e manutenção sem ferramentas.

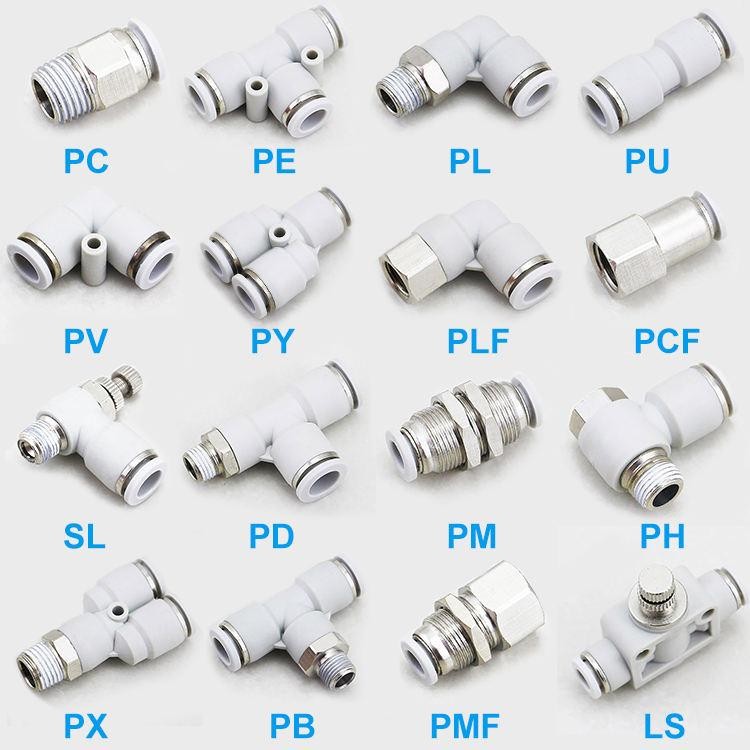

4. Tipos comuns de acessórios push-in

As conexões push-in vêm em vários designs, dependendo dos requisitos de instalação.

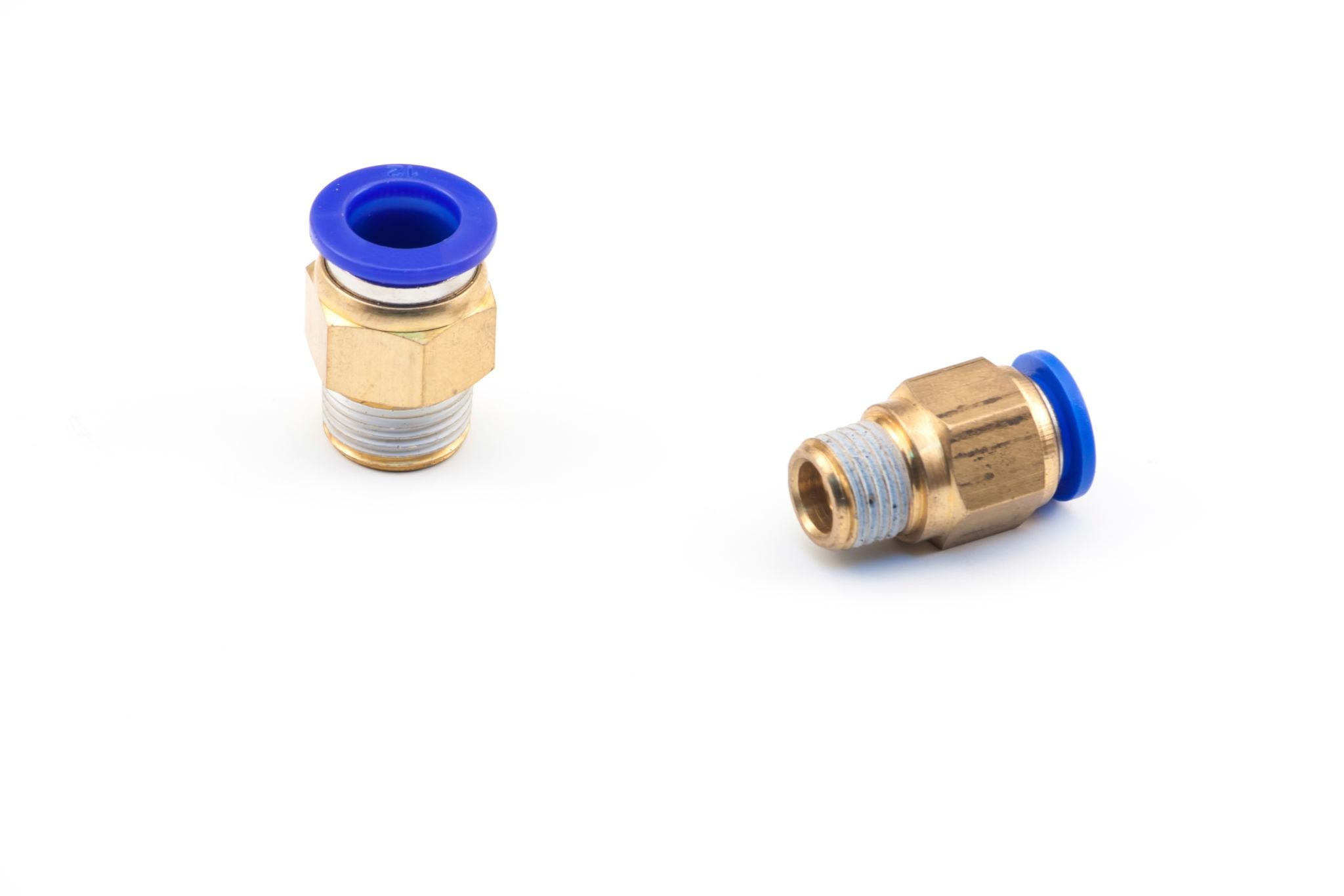

Conector reto

Para conexões diretas do tubo à porta.

Conector de cotovelo

Usado quando o espaço é limitado ou a tubulação precisa de roteamento direcional.

Conector em T

Divide uma fonte de ar em duas saídas.

Conector União

Conecta dois tubos juntos.

Conector de anteparo

Usado para aplicações de montagem em painel.

5. Especificações Técnicas

Conexões de alto desempenho podem suportar faixas de pressão e temperatura mais altas.

6. Principais vantagens das conexões push-in

Instalação rápida

A inserção do tubo leva apenas alguns segundos.

Prevenção de vazamentos

Vedações de alta qualidade reduzem a perda de ar comprimido.

Economia de espaço

Projetos compactos adequam-se a layouts de máquinas compactos.

Manutenção fácil

A desconexão rápida reduz o tempo de inatividade.

Alta compatibilidade

Pode ser usado com cilindros, válvulas solenóides, unidades FRL e manifolds.

7. Indústrias de aplicação comum

As conexões push-in são amplamente utilizadas em:

• Automação de Fábrica

• Máquinas de embalagem

• Equipamento de processamento de alimentos

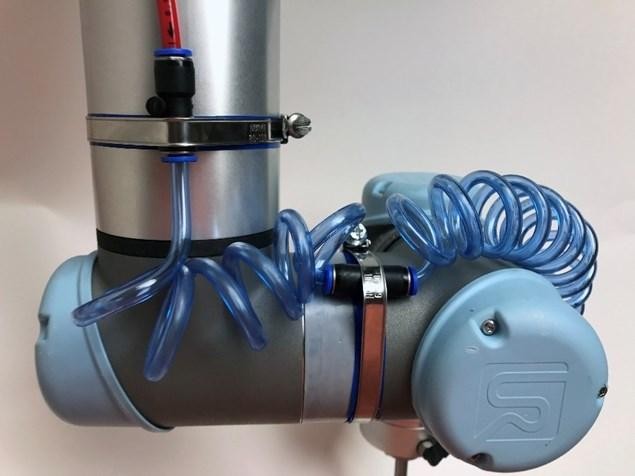

• Robótica

• Fabricação de Eletrônicos

• Montagem Automotiva

• Equipamento Médico

8. Como escolher o acessório push-in correto?

Ao selecionar acessórios, considere:

Diâmetro Externo do Tubo

Combine o tamanho do tubo com precisão.

Tipo de linha

Confirme se o seu sistema usa:

• BSP

• TNP

• Threads de métricas

Pressão Operacional

Certifique-se de que a conexão corresponda à pressão do sistema.

Ambiente

Para ambientes corrosivos ou úmidos, acessórios de aço inoxidável podem ser melhores.

Requisito de rotação

Algumas aplicações requerem acessórios de cotovelo giratórios.

9. Dicas de manutenção

Para maximizar a vida útil:

✓ Inspecione as vedações regularmente
✓ Substitua imediatamente a tubulação danificada
✓ Mantenha as conexões livres de poeira e acúmulo de óleo
✓ Evite dobrar excessivamente o tubo perto dos conectores
✓ Confirme a profundidade de inserção adequada durante a instalação

Conclusão

As conexões push-in podem ser componentes pequenos, mas têm um grande impacto no desempenho do sistema pneumático. Sua instalação rápida, vedação confiável e ampla gama de aplicações os tornam indispensáveis ​​na automação industrial.

A escolha de conexões push-in de alta qualidade pode reduzir o vazamento de ar, melhorar a eficiência do sistema e reduzir os custos de manutenção a longo prazo.

Para indústrias que dependem de sistemas de ar comprimido, investir em conexões pneumáticas confiáveis ​​é uma decisão inteligente.
