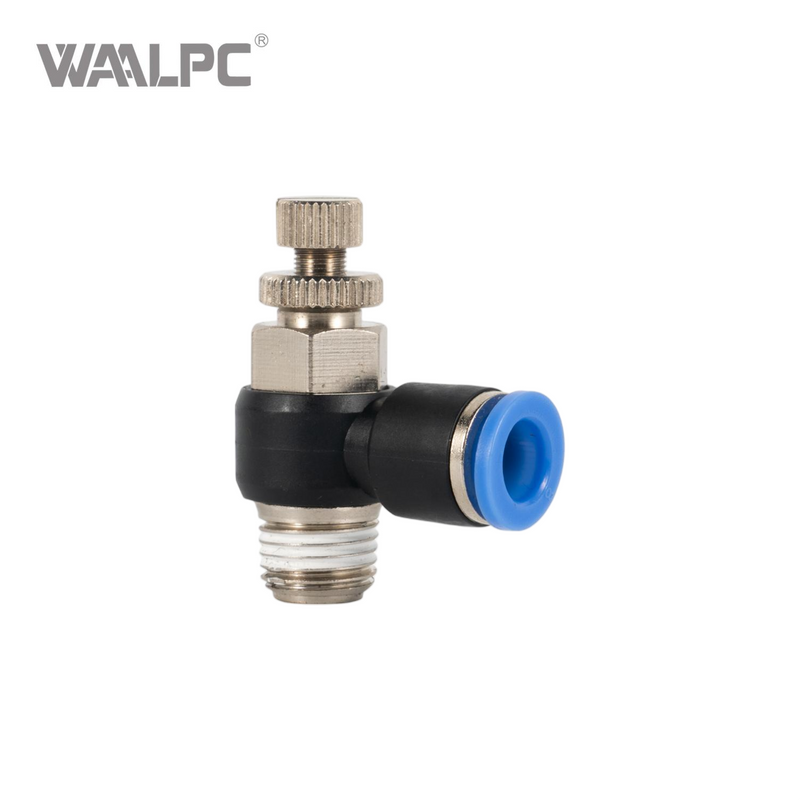

سو سك SS SCA
WAALPC
7307190000
1. يستخدم للتحكم في سرعة تشغيل معدات العمل.
2. بسبب دوران الجسم الراتنجي والجسم المعدني، فإن الاتجاه إلى الاتجاه مجاني.
3. يمكن أن يسمح تصميم صمام الخانق بدرجة معينة من تسرب الهواء في بيئة مغلقة بالكامل، لذلك لا ينبغي استخدامه في الحالة التي لا يسمح فيها بتسرب الهواء.
تحديد
سائل |
الهواء (لا توجد غازات أو سوائل أخرى) |
|
نطاق ضغط التشغيل |
0 ~ 150 قطعة |
0-9.9 كجم / سم ⊃ 2 ؛ (0-990 كيلو باسكال) |
مقاومة الضغط |
7.5 رطل لكل بوصة مربعة |
0.5 كجم / سم ⊃ 2 ؛ (50 كيلو باسكال) |
نطاق درجة حرارة التشغيل |
32 ~ 140 درجة فهرنهايت |
0-60 درجة مئوية |
أنبوب قابل للتطبيق |
بو والنايلون |
|
القطر للأنبوب الخارجي : مم
المتري الحجم |
|||||||||||||
شفرة |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
القطر الخارجي للأنبوب: مم |
Φ4 |
Φ5 |
Φ6 |
Φ7 |
Φ8 |
Φ9 |
Φ10 |
Φ11 |
Φ12 |
Φ13 |
Φ14 |
Φ15 |
Φ16 |
حجم بوصة |
||||||
شفرة |
5/32 |
3/16 |
1/4 |
5/16 |
3/8 |
1/2 |
قطر الأنبوب: مم |
Φ5/32 |
Φ3/16 |
Φ1/4 |
Φ5/16 |
Φ3/8 |
Φ1/2 |
المتري الحجم |
|||||||||
شفرة |
م5 |
م6 |
م8 |
م10 |
م12 |
M12A |
م14 |
م16 |
م20 |
حجم الخيط |
م5*0.8 |
م6*01 |
م8*1 |
م10*01 |
م12*1.25 |
م12*1.5 |
م14*1.5 |
ارتفاع 16 * 1.5 |
م20*1.5 |
حجم بوصة |
حجم الأنبوب المستدق 55 درجة |
55 درجة حجم الأنبوب المستقيم |
||||||||
شفرة |
01 |
02 |
03 |
04 |
06 |
G01 |
G02 |
G03 |
G04 |
G06 |
حجم الموضوع |
ر1/8 |
ر1/4 |
ر3/8 |
ر1/2 |
ر3/4 |
جي1/8 |
جي1/4 |
G3/8 |
جي1/2 |
G3/4 |
الحجم الأمريكي |
حجم الأنبوب المستدق 60 درجة |
|||||
شفرة |
U10 |
N01 |
N02 |
N03 |
N04 |
رقم 06 |
حجم الخيط |
10-320NF |
NPT1/8 |
NPT1/4 |
NPT3/8 |
نبت1/2 |
NPT3/4 |
بلاستيكية سريعة تركيبات
