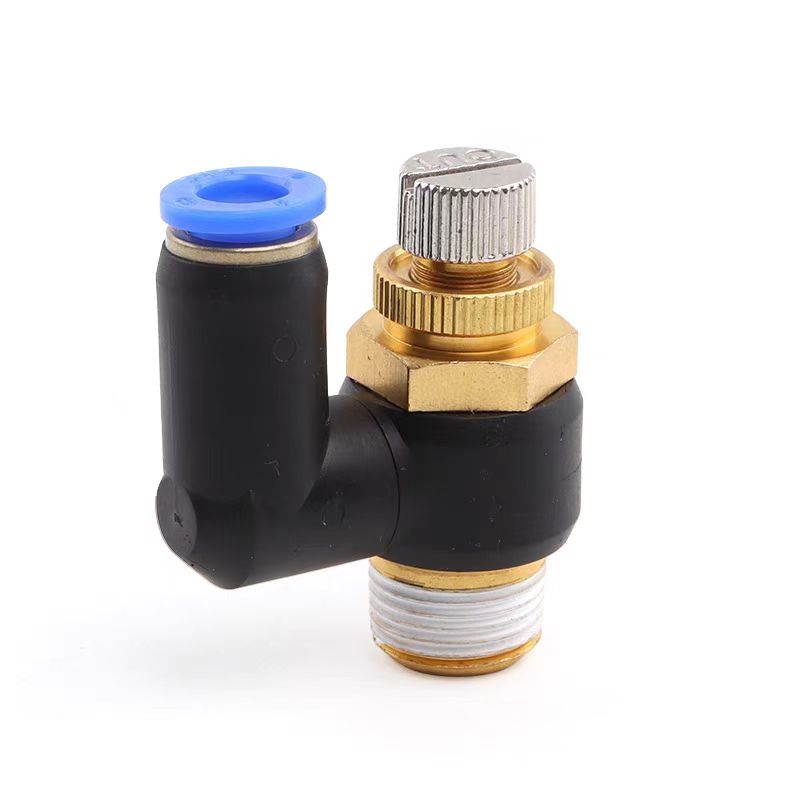

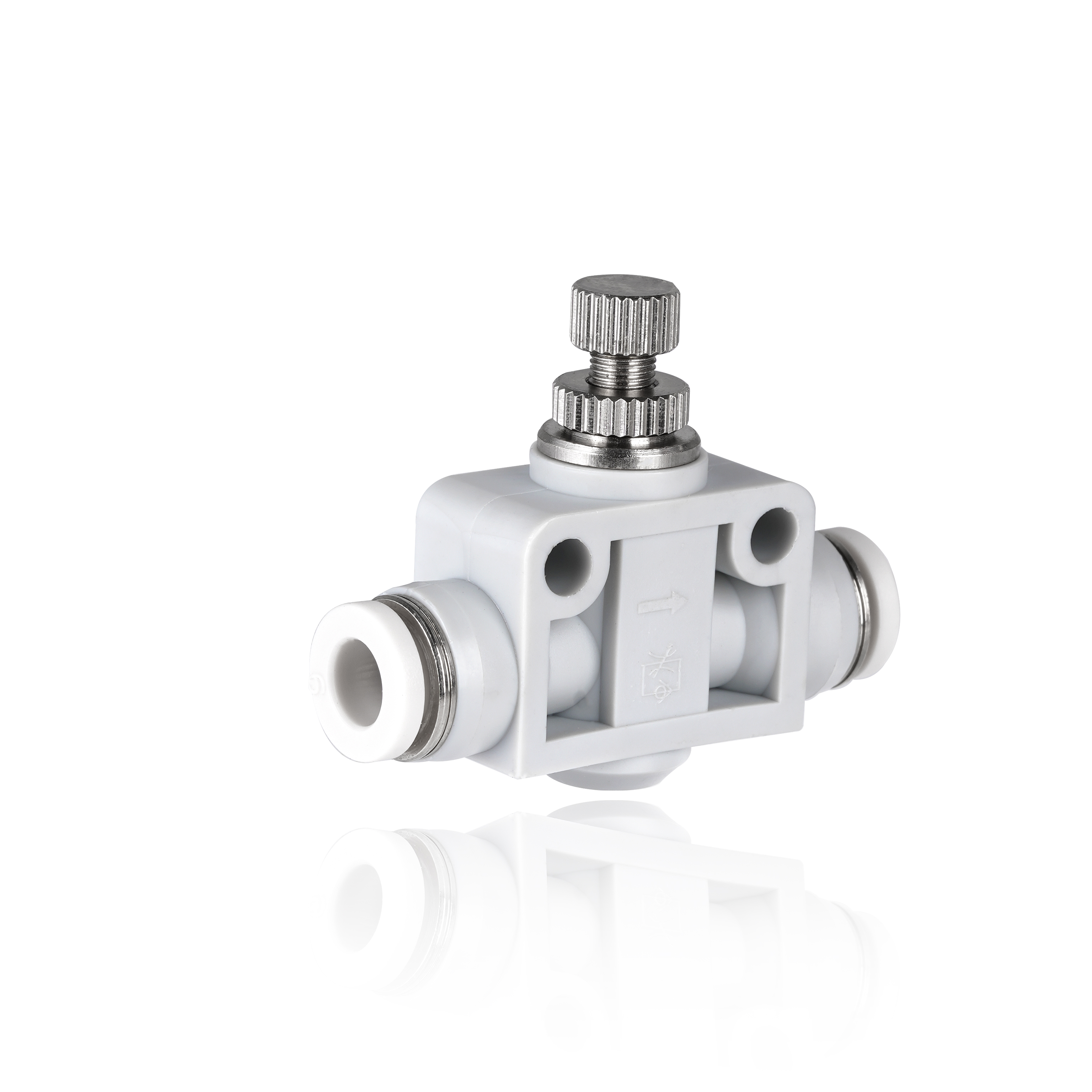

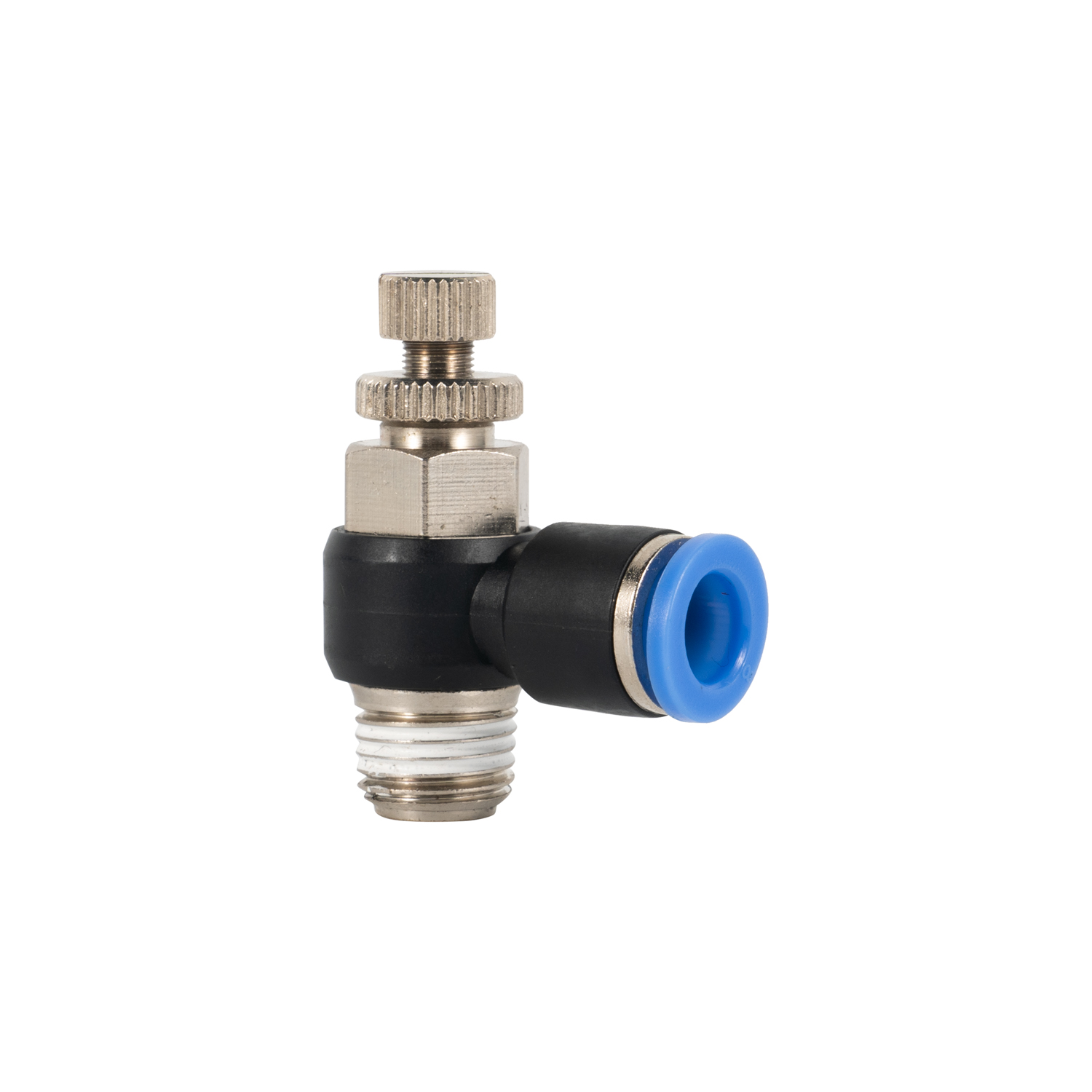

SU SC SS SCA
WAALPC
7307190000
1. Usado para controlar a velocidade operacional do equipamento de trabalho.
2. Devido à rotação do corpo de resina e do corpo de metal, o condutor na direção é livre.
3. O projeto de uma válvula borboleta pode permitir um certo grau de vazamento de ar em um ambiente totalmente vedado, portanto, não deve ser usado em situações onde o vazamento de ar não é permitido.
ESPECIFICAÇÕES
Fluido |
Ar (sem outros gases ou líquidos) |
|
Faixa de pressão operacional |
0~150Ps |
0-9,9 Kgf/cm²(0-990KPa) |
Resistência à pressão |
7,5 psi |
0,5 Kgf/cm²(50KPa) |
Faixa de temperatura operacional |
32~140°F |
0-60°C |
Tubo aplicável |
PU e náilon |
|
DIÂMETRO DO TUBO EXTERIOR :MM
métrico Tamanho |
|||||||||||||
Código |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
Diâmetro externo do tubo: mm |
Φ4 |
Φ5 |
Φ6 |
Φ7 |
Φ8 |
Φ9 |
Φ10 |
Φ11 |
Φ12 |
Φ13 |
Φ14 |
Φ15 |
Φ16 |
Tamanho em polegadas |
||||||
Código |
32/05 |
16/03 |
1/4 |
16/05 |
3/8 |
1/2 |
Diâmetro do tubo ouler: mm |
Φ5/32 |
Φ3/16 |
Φ1/4 |
Φ5/16 |
Φ3/8 |
Φ1/2 |
métrico Tamanho |
|||||||||
Código |
M5 |
M6 |
M8 |
M10 |
M12 |
M12A |
M14 |
M16 |
M20 |
Tamanho da linha |
M5*0,8 |
M6*01 |
M8*1 |
M10*01 |
M12*1,25 |
M12*1,5 |
M14*1,5 |
H16*1,5 |
M20*1,5 |
Tamanho em polegadas |
Tamanho do tubo cônico de 55° |
Tamanho do tubo reto de 55° |
||||||||
Código |
01 |
02 |
03 |
04 |
06 |
G01 |
G02 |
G03 |
G04 |
G06 |
ThreadSize |
R1/8 |
R1/4 |
R3/8 |
R1/2 |
R3/4 |
G1/8 |
G1/4 |
G3/8 |
G1/2 |
G3/4 |
Tamanho americano |
Tamanho do tubo cônico de 60° |
|||||
Código |
Sub10 |
N01 |
N02 |
N03 |
N04 |
N06 |
Tamanho da linha |
10-320NF |
NPT1/8 |
NPT1/4 |
NPT3/8 |
NPT1/2 |
NPT3/4 |
