HL-Serie
WAALPC
8481100090
BESTELLCODE
DATENBLATT
Typname |
Schmierstoffgeber |
||||||||
Modell |
MINI |
MIDI |
MAXI |
||||||
HL-1/8 |
HL-1/4 |
HL-3/8 |
HL-1/4 |
HL-3/8 |
HL-1/2 |
HL-3/4 |
HL-3/4 |
HL-1 |
|
Anschlussgröße (G) |
1/8 |
1/4 |
3/8 |
1/4 |
3/8 |
1/2 |
3/4 |
3/4 |
1 |
Tassenschutzhülle |
600 |
850 |
1050 |
1700 |
1700 |
1800 |
2100 |
6500 |
7200 |
Tassenschutzhülle |
Mit Tassenschutzhülle |
||||||||
Arbeitsmedium |
Druckluft |
||||||||
Strukturmerkmale |
Typ mit automatischer variabler Drosselung des Ölnebels |
||||||||
Installationstyp |
Rohrinstallation oder Fußpedalinstallation |
||||||||
Betriebsdruck |
0,5-12bar, 0,5-7bar |
||||||||
Min. Beschlagene Durchflussrate |
3 l/min |
6 l/min |
10 l/min |
||||||
Betriebstemperaturbereich |
0-60 ℃ |
||||||||
Fassungsvermögen des Schmierstoffbehälters |
22 ml |
43 ml |
80 ml |
||||||
Empfohlenes Öl |
ISO VG32 oder gleichwertiges Öl |
||||||||
Material |
Gehäuse: Zinkdruckguss; Ölbecher: PC; Metallschutzhülle: Aluminiumlegierung; Dichtung: Nitrilkautschuk; |
||||||||

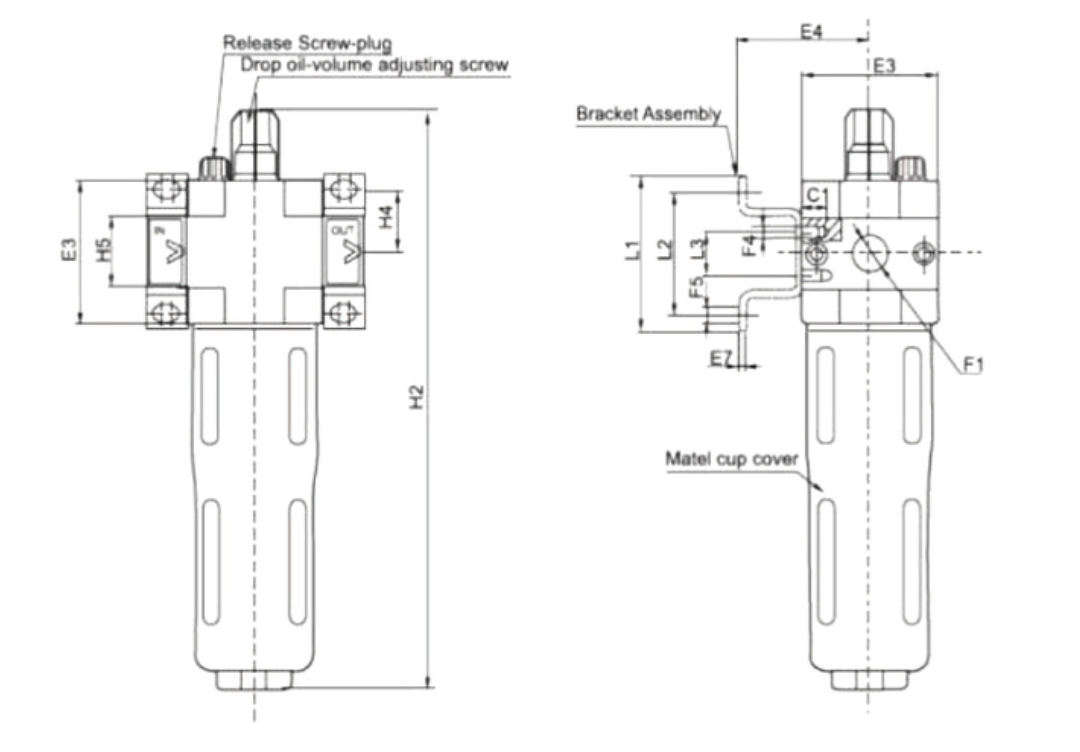

STRUKTUR
Modell |
E3 |
E4 |
E7 |
F1 |
F4 |
F5Φ |
L1 |
L2 |
L3 |
H4 |
H5 |
HL-MINI |
40 |
39 |
2 |
G1/8, G1/4, G3/8 |
M4 |
4.5 |
44 |
35 |
11 |
17.5 |
20 |
HL-MIDI |
55 |
47 |
3 |
G3/8, G1/4, G1/2, G3/4 |
M5 |
5.5 |
77 |
60 |
22 |
24.5 |
32 |
HL-MAXI |
66 |
53 |
3 |
G3/4,G1 |
M5 |
5.5 |
77 |
60 |
22 |
24.5 |
32, 40 |
