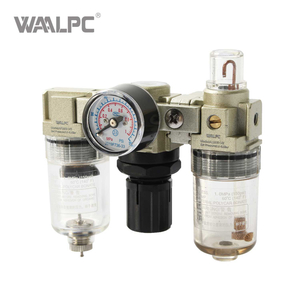

Unidad FRL modular SMC AC1010-M5: rosca M5, filtración de 5 μm, regulador de presión y lubricador de 0,05 a 0,85 MPa

Unidad FRL modular tipo SMC AC1010-M5: rosca M5, filtración de 5 μm, regulador de presión y lubricador de 0,05 a 0,85 MPa


Disponibilidad:

Cantidad:



Consulta Añadir a la cesta

El SMC AC1010-M5 es una modular de alto rendimiento unidad de filtro-regulador-lubricador (FRL) diseñada para optimizar la calidad del aire comprimido en sistemas neumáticos industriales. Como solución compacta todo en uno, integra tres funciones esenciales (filtración, regulación de presión y lubricación) en un único dispositivo que ahorra espacio.

Modelo:
AC1010-M5
Marca:
WAALPC
Código:
8421399090

Descripción del Producto

1. Preparar aire para todo tipo de herramientas y equipos de aire comprimido;

2. Aire comprimido con filtros para eliminar partículas sólidas y condensados;

3. Las válvulas reguladoras mantienen con precisión la presión del aire en un amplio rango de flujo;

4. El lubricador suministra aceite lubricante al equipo neumático que está en funcionamiento en proporciones adecuadas;

5. Proteja sus herramientas neumáticas para una vida útil más larga.

Parámetros técnicos

CÓDIGO DE PEDIDO

FICHA DE DATOS

Nombre del tipo		combinación FR.L
Modelo		AC1010-M5	AC2010-01	AC3010-02	AC3010-02	AC3010-03	AC4010-03	AC4010-04	AC4010-06	AC5010-06	AC5010-10
Tamaño del puerto		M5*0,8	1/8	1/4	1/4	3/8	3/8	1/2	3/4	3/4	1
Cubierta protectora de copa		AW1010-2010 (W/0)	AW3010-5010 (W)
Tipo de drenaje		Drenaje manual, drenaje automático y drenaje de presión diferencial (opcional)
Grado de filtración		5um, 25um, 40um
Medio de trabajo		Aire
Rango de regulación de presión		0,05-0,07 MPa	0,05-0,85MPa
Máx. Presión de funcionamiento		1,0 MPa (145 psi)
Resistencia a la presión		1,5 MPa (215 psi)
Rango de temperatura de funcionamiento		5 ~ 60 ℃
Capacidad de la taza del filtro		10	15	15	20	20	45	45	45	130	130
Capacidad de la copa del lubricador		10	15	15	20	20	45	45	45	130	130
Aceite recomendado		Aceite para turbina 1 ISOVG32
Manómetro		Y40-01					Y50-02
Soporte tipo L		L10	L20	L20	L30	L30	L40	L40	L50	L50	L60
Material		Vivienda: Moldura de fundición a presión de aluminio; Taza del envase: PE; Funda protectora: hierro
Peso		400g	470g	470g	950g	950g	1810g	1810g	1910g	3150g	3150g
componentes	Filtro y regulador	AW1000-M5	AW2000-01	AW2000-02	AW3000-02	AW3000-03	AW4000-03	AW4000-04	AW4000-06	AW5000-06	AW5000-10
componentes	Lubricador	AL1000-M5	AL2000-01	AL2000-02	AL3000-02	AL3000-03	AL4000-03	AL4000-04	AL4000-06	AL5000-06	AL5000-10

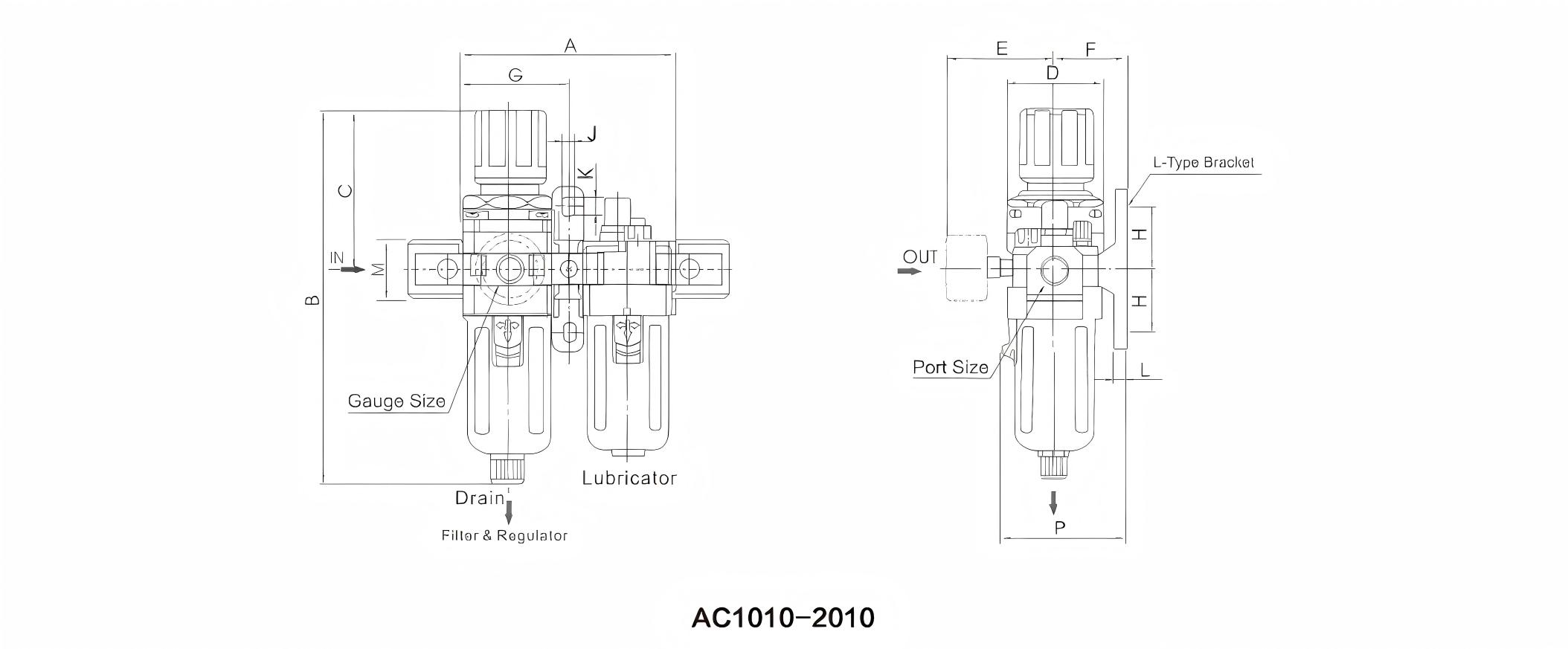

ESTRUCTURA

Regulador de filtro de aire

Modelo	Tamaño del puerto	A	B	do	D	mi	F	GRAMO	h	j	k	l	METRO	norte	PAG
AC1010	M5	58	109.5	50.5	25	26	25	29	20	4.5	7.5	5	17.5	16	38.5
AC2010	1/8-1/4	90	164.5	78	40	56.8	30	45	24	5.5	8.5	5	22	23	50
AC3010	1/4-3/8	117	211	92.5	53	60.8	41	58.5	35	7	11	7	34.2	26	70.5
AC4010	3/8-1/2	154	262	112	70	70.5	50	77	40	9	13	7	42.2	33	88
AC4010-06	3/4	164	267	114	70	70.5	50	82	40	9	13	7	46.2	36	88
AC5010	3/4-1	195	388	116	90	75.5	69.8	97.5	50	12	16	10.5	55.5	40	115

Descarga de especificaciones
