C(D)M2B-serie Hoogwaardige mini-pneumatische cilinder, dubbelwerkende enkele stang met ingebouwde magneet voor automatiseringssystemen

• Compact en ruimtebesparend ontwerp : het ronde lichaamsprofiel en de compacte constructie maken het ideaal voor machines met beperkte installatieruimte.

• Duurzaam en corrosiebestendig : de cilinderbuis is gemaakt van roestvrij staal en de zuigerstang is ook van roestvrij staal, wat een uitstekende weerstand tegen corrosie biedt en een lange levensduur garandeert.

• Ingebouwde magneet voor detectie (CDM2B-modellen) : De geïntegreerde magneet maakt een eenvoudige installatie van magnetische reedschakelaars mogelijk, waardoor geautomatiseerde positiedetectie en volgordecontrole zonder externe mechanische actuatoren mogelijk wordt.

• Dubbelwerkende bediening : Biedt gecontroleerde lineaire kracht in zowel de uitschuif- als de intrekrichting.

• Lage wrijving en werking zonder smeermiddel : Ontworpen voor soepele prestaties en kan zonder smering werken, waardoor de onderhoudsvereisten worden verminderd. (Opmerking: Smering kan worden gebruikt om de levensduur te verlengen).

• Rubberen kussen : Beide eindkappen zijn voorzien van rubberen kussens om de impactenergie aan het einde van de slag te absorberen, waardoor een soepele werking wordt gegarandeerd, het geluid wordt verminderd en trillingen worden geminimaliseerd.

BESTELCODE

SPECIFICATIE

Boring maat (mm)	20	25	32	40
Werkend medium	Schone lucht
Actietype	Dubbelwerkend
Gegarandeerde druk	0,05 tot 1,0 MPa
Werktemperatuur	-10 tot 70℃
Soort kussen	Rubberen kussen (standaard), luchtkussen (optioneel)
Snelheidsbereik	Min: 10 mm/sec		Maximaal: 1000 mm/s

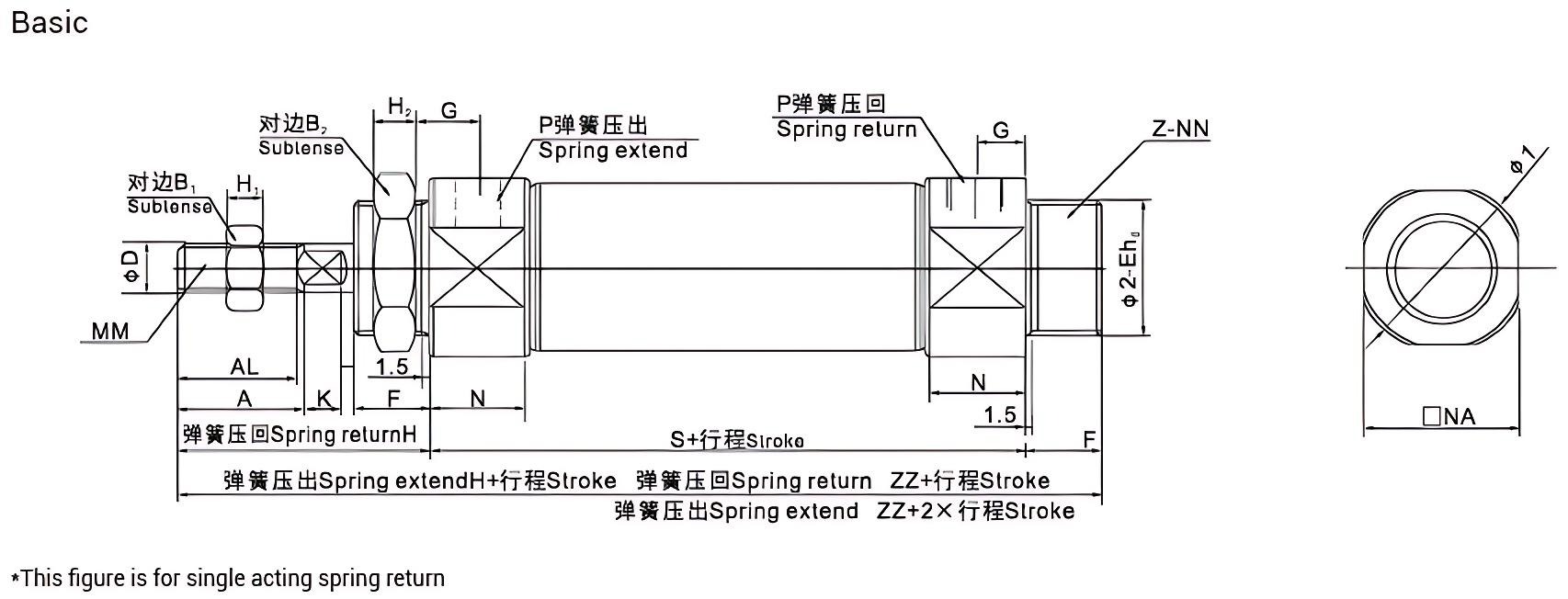

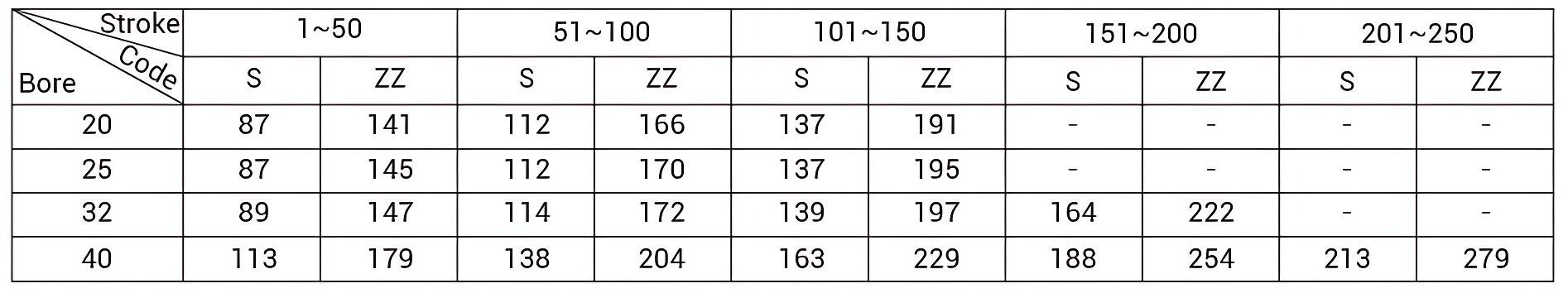

ALGEMENE AFMETINGEN EN STRUCTUUR



Boring (mm)	A	AL	B1	B2	D	E	F	G	H	H1	H2	I	K	MM	N	NA	NN	P
20	18	15.5	13	26	8	20	13	8	41	5	8	28	5	M8x1,25	15	24	M20x1,5	1/8
25	22	19.5	17	32	10	26	13	8	45	6	8	33.5	5.5	M10x1,25	15	30	M26x1,5	1/8
32	22	19.5	17	32	12	26	13	8	45	6	8	37.5	5.5	M10x1,25	15	34.5	M26x1,5	1/8
40	24	21	22	41	14	32	16	11	50	6	10	46.5	7	M14x1,5	21.5	42.5	M32x2	1/4
