Промышленные электромагнитные клапаны: прецизионное управление для современной автоматизации

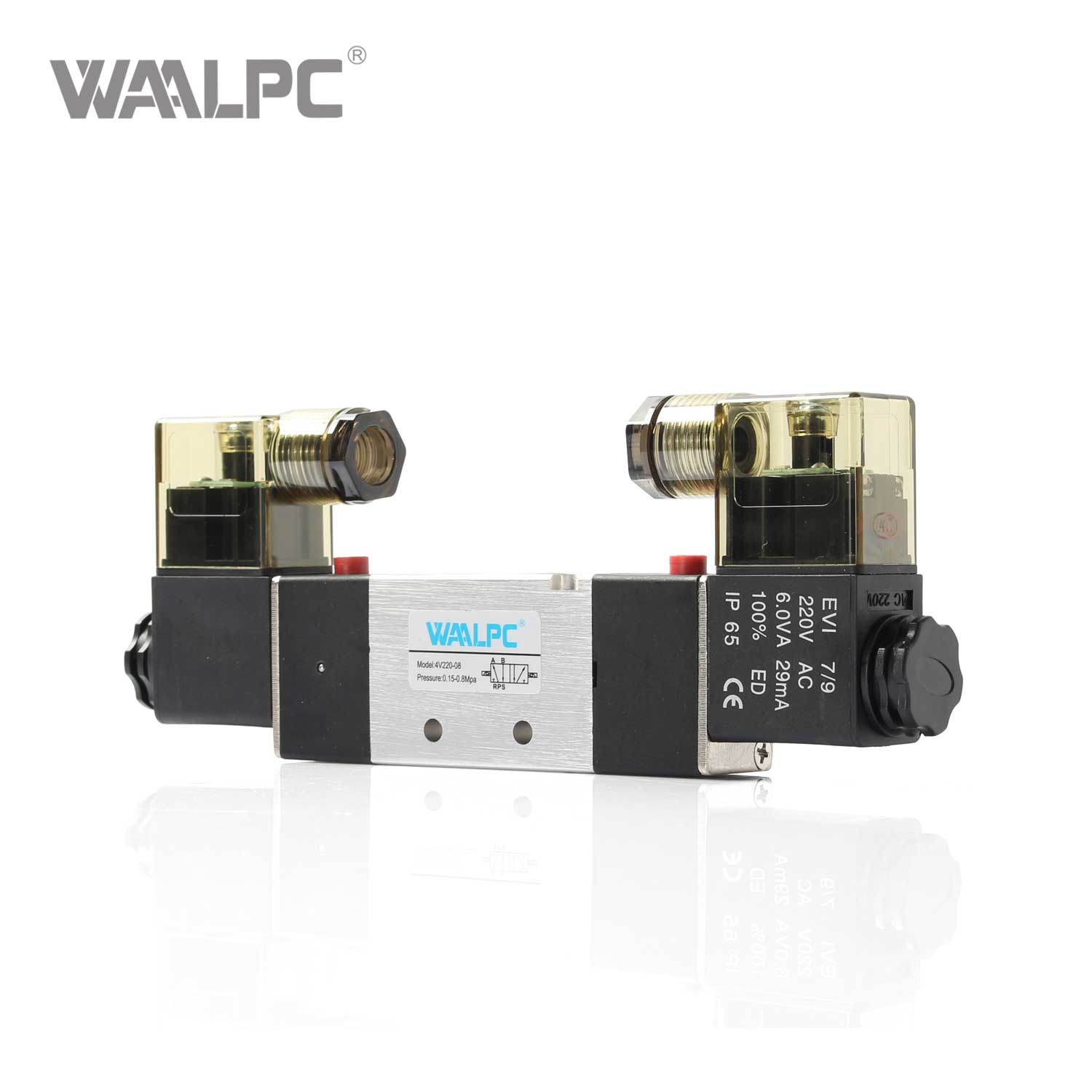

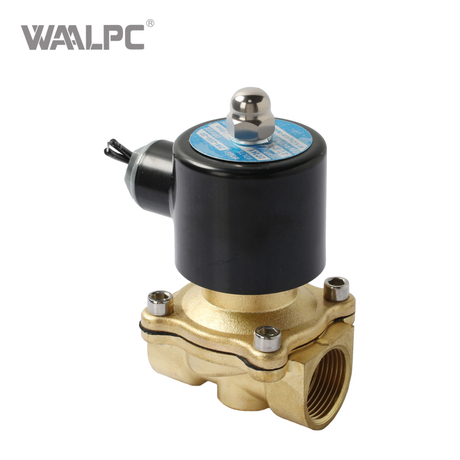

Соленоидные клапаны — это устройства с электромеханическим управлением, которые управляют потоком жидкости (жидкостей, газов или паров) путем преобразования электрических сигналов в механическое движение. При включении электромагнитная катушка генерирует магнитное поле, которое перемещает плунжер, открывая или закрывая отверстие клапана. Это обеспечивает быстрое управление включением/выключением, переключение направления или регулировку давления в автоматизированных системах. Ключевые структурные компоненты включают змеевик, сердечниковую трубку, плунжер, уплотнения и корпус клапана, каждый из которых спроектирован для определенных номинальных значений давления, температур и совместимости с средами.

Основные технические преимущества

1. Предотвращение утечек и безопасность

• Нулевая внешняя утечка: в отличие от клапанов с открытыми штоками, электромагнитные клапаны герметизируют плунжер внутри магнитного корпуса, исключая риски при работе с токсичными или коррозийными жидкостями.

• Контролируемые внутренние утечки: прецизионные уплотнения минимизируют внутреннюю утечку (<0,1% отраслевого стандарта), что критически важно для химической обработки и топливных систем.


2. Скорость и эффективность

• Время отклика всего 3–15 мс (типы прямого действия), идеальное решение для многоцикловой автоматизации.

• Низкое энергопотребление (обычно 4–20 Вт); варианты с фиксацией потребляют энергию только во время изменения состояния.

3. Компактная интеграция

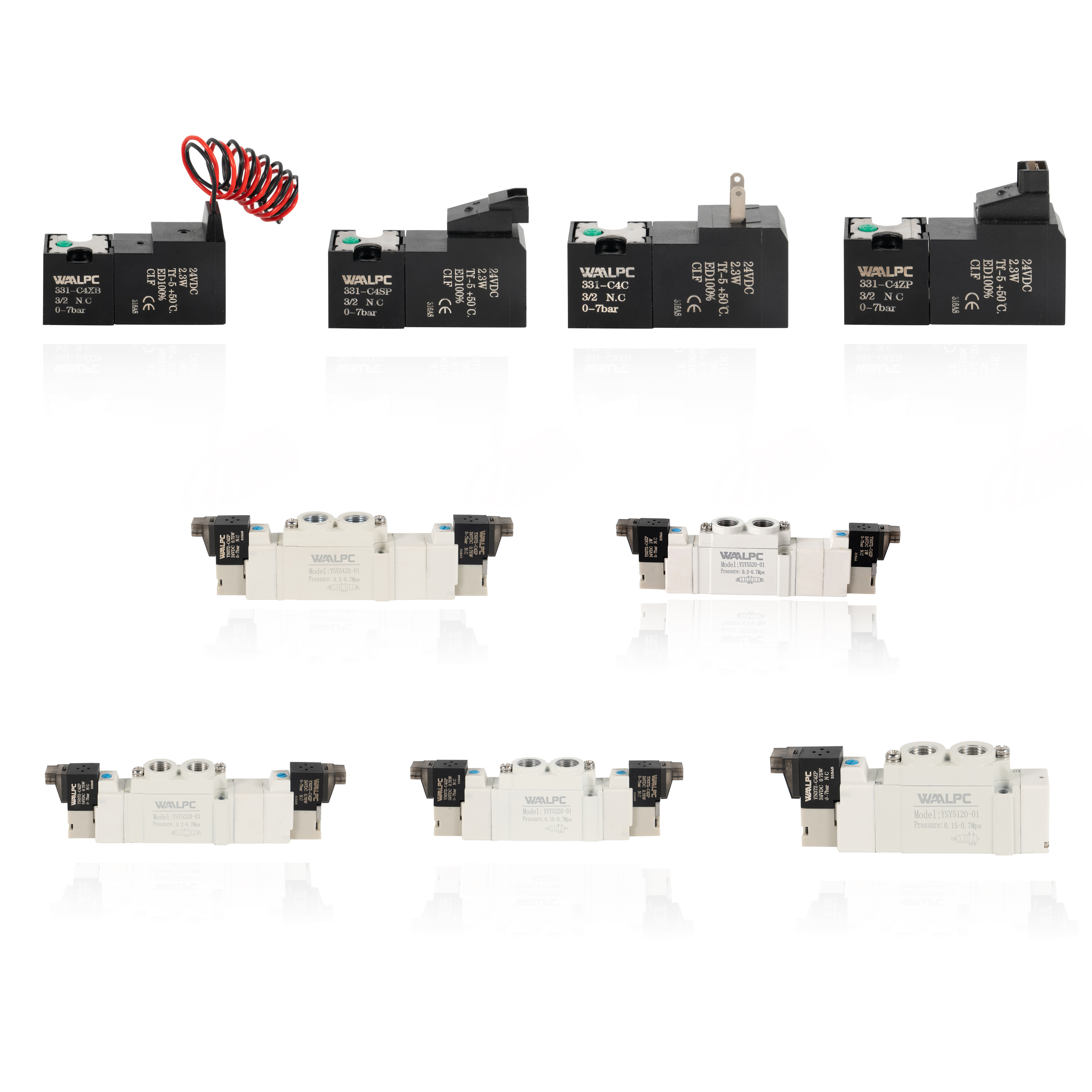

• Миниатюрные конструкции (например, порты NPT 1/8 дюйма) подходят для приложений с ограниченным пространством, таких как робототехника или медицинские устройства.

• Простые электрические интерфейсы (например, 24 В постоянного тока/110 В переменного тока) обеспечивают бесшовную интеграцию с ПЛК.

4. Ограничения

• Чувствительность среды: Непригоден для вязких жидкостей (>50 сСт) или суспензий; требует фильтрации твердых частиц.

• Двоичное управление: в первую очередь подходит для приложений включения/выключения; существуют пропорциональные модели, но они обеспечивают ограниченную точность по сравнению с сервоклапанами.

Промышленное применение по секторам

Таблица: Профили применения электромагнитных клапанов

Промышленность	Функция	Ключевые требования	Примеры
Нефть и газ	Защитное отключение, контроль факела	Сертификация ATEX, степень защиты IP67.	ТИФЕНБАХ взрывозащищенные выключатели
Производство	Управление пневматическим приводом	Высокий срок службы (>10 млн операций), частота 100 Гц	Клапаны охлаждающей жидкости станка с ЧПУ
Энергия	Заправка водородом, паропроводы	Высокое давление (≤10 000 фунтов на квадратный дюйм), допуск 150°C	КНКЕ клапаны высокого давления
Очистка воды	Обратная промывка, дозирование химикатов	Устойчивость к коррозии (из латуни /316SS)корпус	Регулирующие клапаны системы фильтрации
ОВиК/Р	Поток хладагента, зональный контроль	Низкая утечка, работа от -40°C до +120°C.	Чиллерные и компрессорные агрегаты

Эволюция рынка и инновации

• Умные клапаны

Встроенные датчики контролируют температуру катушки, время хода и износ уплотнений, что позволяет проводить профилактическое обслуживание. Беспроводная связь (IoT) интегрирует клапаны в экосистемы Индустрии 4.0.

• Материальные достижения

Уплотнения: Перфторэластомер (FFKM) заменяет NBR, обеспечивая исключительную химическую/термическую стабильность.

Корпуса: бессвинцовая латунь (соответствует RoHS) и суперсплавы (например, Hastelloy) для работы в агрессивных средах.

• Региональный рост

Азиатско-Тихоокеанский регион: самый быстрорастущий рынок (средний темп роста 5,2%), чему способствует расширение производства в Китае.

Северная Америка: лидирует выручка (2024 г.: 1,16 млрд долларов США) за счет инвестиций в энергетику и автоматизацию.

Рекомендации по выбору и обслуживанию

Таблица: Руководство по совместимости материалов

СМИ	Рекомендуемый орган	Тип уплотнения	Предел давления
Сжатый воздух	Анодированный алюминий	НБР	150 фунтов на квадратный дюйм
Хлорированная вода	нержавеющая сталь 316	ЭПДМ	145 фунтов на квадратный дюйм
Гидравлическое масло	Углеродистая сталь	ФКМ	5000 фунтов на квадратный дюйм
Природный газ	Кованая латунь	ПТФЭ	1450 фунтов на квадратный дюйм

Критические факторы выбора:

• Диапазоны давления: клапаны с пилотным управлением для низкого ΔP (≥0,04 МПа); прямого действия для вакуума/высокого ΔP.

• Стабильность напряжения: катушки переменного тока допускают колебания ±10%; Катушки постоянного тока требуют регуляторов для отклонения > ±5%.

• Экологические классы: IP65/IP67 для зон мойки; ATEX для взрывоопасных сред.

Рекомендации по установке:

• Ориентируйте катушки вертикально (наклон ±5°), чтобы предотвратить заедание якоря.

• Используйте входные фильтры (40 мкм) для контроля твердых частиц; обходные петли для критических систем.

Проблемы и перспективы на будущее

• Влияние тарифов: Пошлины США на китайскую арматуру (до 25%) нарушают цепочки поставок, ускоряя региональное производство в Юго-Восточной Азии.

• Требования к эффективности : такие правила, как ISO 22000, стимулируют разработку катушек малой мощности (<4 Вт) и герметичных конструкций.

• Технологии нового поколения : цифровые двойники для моделирования клапанов и аддитивного производства изделий сложной геометрии.

• Прогнозируемый рост : к 2035 году мировой рынок электромагнитных клапанов достигнет 5 миллиардов долларов США, при этом ключевыми факторами станут промышленная автоматизация и возобновляемые источники энергии (например, водородные электролизеры).

Заключение

Промышленные электромагнитные клапаны остаются незаменимыми для достижения точного и надежного контроля жидкости в различных отраслях. Достижения в области материалов, интеллектуальных возможностей и прочных конструкций расширят их роль в устойчивых и автоматизированных промышленных системах. По мере развития глобального производства эти компоненты будут продолжать обеспечивать эффективность и безопасность архитектур жидкостной энергетики.
