Modularität und Integration : Ein charakteristisches Merkmal der OSP-Serie, insbesondere der pneumatischen Modelle, sind die dreiseitigen Schwalbenschwanz-Montageschlitze am Zylinderprofil. Dadurch können modulare Komponenten wie Linearführungen, Ventile und Magnetschalter direkt am Zylinder selbst befestigt werden. Dies löst Installationsprobleme bei platzbeschränkten Anwendungen und bietet enorme Flexibilität.
Hohe Leistung und lange Lebensdauer : Diese Zylinder sind auf Langlebigkeit und hohe Leistung ausgelegt. Die OSP-P-Serie verfügt über eine Lebensdauer von bis zu 8.000 km. Sie können mit sehr hohen Geschwindigkeiten von bis zu 30 m/s betrieben werden, während spezielle Low-Speed-Versionen mit einzigartiger Fettschmierung für reibungslose Bewegungen von 0,005 bis 0,2 m/s sorgen. Der Einsatz eines Hightech-Polymer-Innendichtbandes gewährleistet eine optimale Abdichtung bei sehr geringer Reibung.
Steifigkeit und Belastbarkeit : Das optimierte Zylinderprofil bietet maximale Steifigkeit bei minimalem Gewicht. Die OSP-L-Serie beispielsweise bewältigt hohe Momente und seitliche Belastungen mit einer maximalen Kraft von bis zu 7.500 N und einem Drehmoment von bis zu 400 Nm.
Vielseitigkeit für raue Umgebungen : Die Serie bietet spezielle Versionen für anspruchsvolle Bedingungen. Dazu gehören Edelstahlversionen für feuchte Umgebungen, ATEX-Versionen für potenziell explosive Atmosphären, Reinraumversionen für sensible Umgebungen und Niedertemperaturversionen für den Betrieb bis -40 °C.
BESTELLCODE

SPEZIFIKATION
| Zylinderserie | Theoretische Ausgangskraft bei 6 bar N | Tatsächliche Ausgangskraft FA bei 6 bar N | Mx Nm |
Mein Nm |
Mz Nm |
Max. laden FN |
Kissen Länge (mm) |
| OSP-P10 | 47 | 32 | 0.2 | 1 | 0.3 | 20 | 2,5* |
| OSP-P16 | 120 | 78 | 0.45 | 4 | 0.5 | 120 | 11 |
| OSP-P25 | 295 | 250 | 1.5 | 15 | 3 | 300 | 17 |
| OSP-P32 | 483 | 420 | 3 | 30 | 5 | 450 | 20 |
| OSP-P40 | 754 | 640 | 6 | 60 | 8 | 750 | 30 |
| OSP-P50 | 1178 | 1000 | 10 | 115 | 15 | 1200 | 32 |
| OSP-P63 | 1870 | 1550 | 12 | 200 | 24 | 1650 | 39 |
| OSP-P80 | 3016 | 2600 | 24 | 360 | 48 | 2400 | 2400 |
*Zur Enddämpfung wird ein Gummielement (nicht verstellbar) verwendet.
Um das Gummielement ausreichend zu verformen, um die absolute Endposition zu erreichen, wäre ein △P von 4 bar erforderlich!

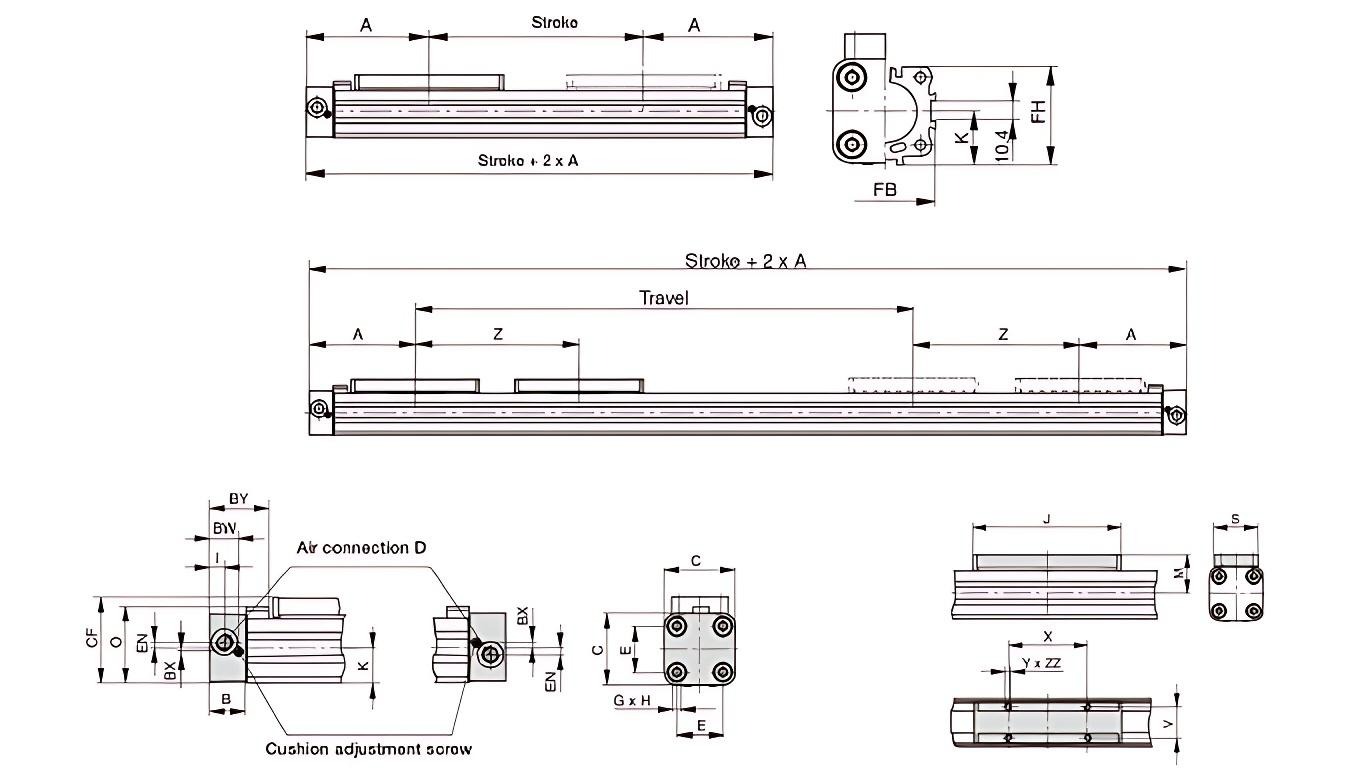

GESAMTABMESSUNG UND STRUKTUR
Basiszylinder – 10 mm Bohrung

Abmessungen (mm)
| Serie | A | B | C | D | E | G | H | ICH |
J | K | M | O | S |
| OSP-P10 | 65 | 14 | 30 | M5 | 18 | M3 | 9 | 5.5 | 69 | 15 | 25 | 31 | 24 |
Basiszylinder – Bohrung 16 bis 80 mm

| Serie | A | B | C | D | E | G | H | ICH | J | K | M | O | S | V | X | Y | Z | BW | BX | VON | CF | DE | FB | FH | ZZ |
| OSP-P16 | 65 | 14 | 30 | M5 | 18 | M3 | 9 | 5.5 | 69 | 15 | 23 | 33.2 | 22 | 16.5 | 36 | M4 | 81 | 10.8 | 1.8 | 28.4 | 38 | 3 | 30 | 27.2 | 7 |
| OSP-P25 | 100 | 22 | 41 | G1/8 | 27 | M5 | 15 | 9 | 117 | 21.5 | 31 | 47 | 33 | 25 | 65 | M5 | 128 | 17.5 | 2.2 | 40 | 52.5 | 3.6 | 40 | 39.5 | 8 |
| OSP-P32 | 125 | 25.5 | 52 | G1/4 | 36 | M6 | 15 | 11.5 | 152 | 28.5 | 38 | 59 | 36 | 27 | 90 | M6 | 170 | 20.5 | 2.5 | 44 | 66.5 | 5.5 | 52 | 51.7 | 10 |
| OSP-P40 | 150 | 28 | 69 | G1/4 | 54 | M6 | 15 | 12 | 152 | 34 | 44 | 72 | 36 | 27 | 90 | M6 | 212 | 21 | 3 | 54 | 78.5 | 7.5 | 62 | 63 | 10 |
| OSP-P50 | 175 | 33 | 87 | G1/4 | 70 | M6 | 15 | 14.5 | 200 | 43 | 49 | 86 | 36 | 27 | 110 | M6 | 251 | 27 | - | 59 | 92.5 | 11 | 76 | 77 | 10 |
| OSP-P63 | 215 | 38 | 106 | G3/8 | 78 | M8 | 21 | 14.5 | 256 | 54 | 63 | 107 | 50 | 34 | 140 | M8 | 313 | 30 | - | 64 | 117 | 12 | 96 | 96 | 16 |
| OSP-P80 | 260 | 47 | 132 | G1/2 | 96 | M10 | 25 | 22 | 348 | 67 | 80 | 133 | 52 | 36 | 190 | M10 | 384 | 37.5 | - | 73 | 147 | 16.5 | 122 | 122 | 20 |
