Druckluftqualitätsniveaus verstehen: Warum Luftreinheit für die Leistung pneumatischer Systeme wichtig ist

In vielen Fabriken wird Druckluft oft als einfaches Hilfsmittel betrachtet – etwas, das im Hintergrund Zylinder, Ventile und Werkzeuge antreibt. Erfahrene Ingenieure und Wartungsmanager kennen jedoch eine entscheidende Wahrheit: Die Qualität der Druckluft bestimmt direkt die Zuverlässigkeit, Effizienz und Lebensdauer pneumatischer Systeme.

Schlechte Luftqualität ist eine der häufigsten versteckten Ursachen für pneumatische Ausfälle, unerwartete Ausfallzeiten, Produktfehler und steigende Wartungskosten. Feuchtigkeit, Ölaerosole, Feststoffpartikel und Druckinstabilität mögen auf den ersten Blick geringfügig erscheinen, doch mit der Zeit können sie Dichtungen beschädigen, Ventile verstopfen, Komponenten korrodieren und die Automatisierungsgenauigkeit beeinträchtigen.

Dieser Artikel bietet eine klare, praktische Erklärung der Druckluftqualitätsstufen , wie sie definiert werden, welche Schadstoffe am wichtigsten sind und wie die Auswahl der richtigen Luftaufbereitungslösungen die Systemleistung erheblich verbessern kann. Unabhängig davon, ob Sie eine neue Automatisierungslinie entwerfen oder eine bestehende optimieren, ist das Verständnis der Luftqualität von entscheidender Bedeutung.

Was bedeutet eigentlich „Druckluftqualität“?

Unter Druckluftqualität versteht man, wie sauber, trocken und stabil die Luft nach der Komprimierung und vor dem Eintritt in pneumatische Geräte ist. Es handelt sich nicht um einen einzelnen Parameter, sondern um eine Kombination aus drei Kernfaktoren:

• Partikelgehalt (feste Verunreinigungen)

• Feuchtigkeitsgehalt (Wasserdampf oder flüssiges Wasser)

• Ölgehalt (Ölaerosole und -dampf)

Jedes dieser Elemente wirkt sich unterschiedlich auf pneumatische Komponenten aus. Internationale Standards definieren Luftqualitätsniveaus, um Ingenieuren bei der Auswahl geeigneter Filter- und Aufbereitungssysteme zu helfen.

ISO 8573-1: Der globale Standard für Druckluftqualität

Der am weitesten verbreitete Standard für Druckluftqualität ist ISO 8573-1. Es klassifiziert die Luftqualität anhand von drei Schadstoffkategorien:

1. Feste Partikel

2. Wasser

3. Öl

Jeder Kategorie wird eine Klassennummer zugewiesen, wobei Klasse 0 die höchste Luftreinheit darstellt (sauberer als Klasse 1).

Übersicht über die ISO 8573-1-Klassen

Schadstoff	Messbasis	Untere Luft
Partikel	Partikelgröße und -menge	✔
Wasser	Drucktaupunkt	✔
Öl	Gesamtölgehalt (mg/m³)	✔

Wichtiger Hinweis: Klasse 0 ist benutzerdefiniert und muss vom Gerätehersteller oder Endbenutzer angegeben werden. Es wird häufig in medizinischen, pharmazeutischen und High-End-Elektronikanwendungen benötigt.

Partikelverschmutzung in Druckluft verstehen

Woher kommen Partikel?

Feststoffpartikel in der Druckluft stammen typischerweise aus:

• Umgebungsstaub wird in den Kompressor gesaugt

• Rost und Ablagerungen in Rohrleitungen

• Verschleißteile von Kompressoren und Ventilen

• Montagerückstände (Metallspäne, Dichtungsfragmente)

Warum Partikel für pneumatische Systeme gefährlich sind

Partikel mögen mikroskopisch klein sein, aber ihre Auswirkungen sind gravierend:

• Zylinderwände und Kolbenstangen zerkratzen

• Ursache dafür ist ein Festsitzen des Ventils oder eine Undichtigkeit

• Beschleunigen Sie den Dichtungsverschleiß

• Reduzieren Sie die Positionierungsgenauigkeit in Automatisierungssystemen

Typische Anforderungen an Partikelklassen

Anwendung	Empfohlene Partikelklasse
Allgemeine Fabrikautomation	Klasse 6–7
Präzise pneumatische Steuerung	Klasse 4–5
Elektronikfertigung	Klasse 2–3

Feuchtigkeit in der Druckluft: Der Silent-System-Killer

Warum Druckluft immer Wasser enthält

Luft enthält von Natur aus Wasserdampf. Wenn Luft komprimiert wird:

• Die Temperatur steigt

• Nach dem Abkühlen kondensiert überschüssige Feuchtigkeit zu flüssigem Wasser

Ohne entsprechende Aufbereitung gelangt dieses Wasser über Rohrleitungen direkt in pneumatische Komponenten.

Risiken einer Feuchtigkeitskontamination

• Innere Korrosion von Ventilen und Zylindern

• Schmiermittelauswaschung

• Gefrieren in kalten Umgebungen

• Bakterienwachstum in medizinischen oder Lebensmittelumgebungen

Taupunkt erklärt (in einfachen Worten)

Der Drucktaupunkt (PDP) gibt die Temperatur an, bei der Wasser unter Druck kondensiert.

Taupunktniveau	Typische Anwendung
+3°C PDP	Allgemeine industrielle Verwendung
-20°C PDP	Im Freien oder in kalten Umgebungen
-40°C PDP	Sensible Automatisierung, Elektronik

Ölverschmutzung: Mehr als nur Schmierung

Ölquellen in der Druckluft

Sogar „ölfreie“ Kompressoren können Öl einbringen durch:

• Kohlenwasserstoffe in der Umgebung

• Nachgeschaltete geschmierte Werkzeuge

• Pipeline-Rückstände

Wie sich Öl auf pneumatische Geräte auswirkt

• Schwellung oder Verschlechterung der Dichtungen

• Fehlfunktion des Sensors

• Kontamination von Endprodukten

• Schwierigkeiten bei Lackier- oder Beschichtungsprozessen

Leitfaden zur Auswahl der Ölklasse

Industrie	Typische Ölklasse
Allgemeine Maschinen	Klasse 3–4
Essen und Trinken	Klasse 1–2
Medizinisch / Pharmazeutisch	Klasse 0–1

Anpassung der Luftqualität an die Anwendungsanforderungen

Nicht jedes System benötigt hochreine Luft. Eine zu hohe Spezifikation der Luftqualität erhöht unnötig die Kosten, während eine unzureichende Spezifikation zu Fehlern führt.

Praktischer Luftqualitäts-Matching-Tisch

Anwendung	Teilchen	Wasser	Öl
Verpackungsmaschinen	Klasse 5	Klasse 4	Klasse 4
CNC-Automatisierung	Klasse 4	Klasse 3	Klasse 3
Medizinische Geräte	Klasse 1	Klasse 1	Klasse 0–1
Lebensmittelverarbeitung	Klasse 2	Klasse 2	Klasse 1

Rolle von Luftaufbereitungskomponenten bei der Erzielung der Luftqualität

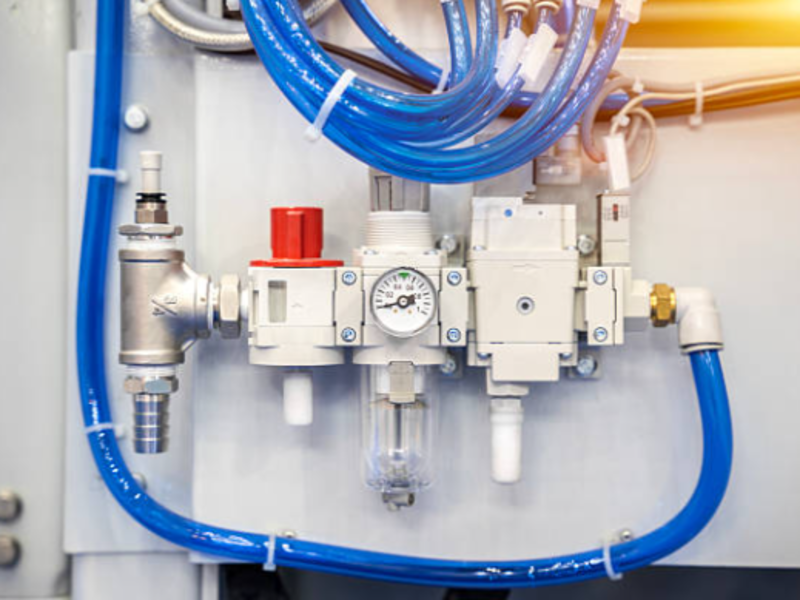

Schlüsselkomponenten in einem Luftaufbereitungssystem

• Luftfilter – entfernen Partikel und Ölaerosole

• Lufttrockner – beseitigen Feuchtigkeit

• Druckregler – stabilisieren den Luftdruck

• Schmiervorrichtungen – fügen Sie bei Bedarf eine kontrollierte Schmierung hinzu

werden diese Komponenten oft zu FRL-Einheiten (Filter-Regulator-Lubricator) kombiniert. Für ein kompaktes Systemdesign

Häufige Fehler beim Luftqualitätsmanagement

In vielen Fabriken kommt es immer wieder zu pneumatischen Problemen aus folgenden Gründen:

• Falsche Auswahl der Mikron-Bewertung

• Der durch verstopfte Filter verursachte Druckabfall wird ignoriert

• Verwendung von Allzweckfiltern in Präzisionssystemen

• Mangel an regelmäßiger Wartung und Filterwechsel

Druckluftqualität ist keine einmalige Einrichtung, sondern eine fortlaufende Managementaufgabe.

Wie eine bessere Luftqualität die Gesamtleistung der Fabrik verbessert

Investitionen in eine ordnungsgemäße Luftqualitätskontrolle führen zu Folgendem:

• Längere Lebensdauer pneumatischer Komponenten

• Reduzierte Ausfallzeiten und Wartungskosten

• Verbesserte Konsistenz in automatisierten Prozessen

• Geringerer Energieverbrauch durch geringere Leckage und Reibung

• Höhere Produktqualität und geringere Fehlerquoten

Wie WAALPC die Kontrolle der Druckluftqualität unterstützt

WAALPC ist auf pneumatische Luftaufbereitungslösungen spezialisiert, die für einen stabilen, effizienten und langfristigen Industriebetrieb konzipiert sind . Mit jahrelanger Erfahrung in der Betreuung globaler Hersteller bietet WAALPC:

• Hocheffiziente pneumatische Luftfilter mit präzisen Mikrometerwerten

• Zuverlässige Regler für eine stabile Druckregelung

• Integrierte FRL-Einheiten für kompaktes Systemdesign

• Geeignete Lösungen für die Automatisierungs-, Fertigungs- und Verarbeitungsindustrie

Jedes Produkt ist so konzipiert, dass es Benutzern hilft, ohne unnötige Komplexität oder unnötige Kosten die richtige Luftqualität zu erreichen.

Abschluss

Druckluftqualität ist kein abstraktes technisches Konzept – sie ist eine praktische Grundlage für die Zuverlässigkeit pneumatischer Systeme . Das Verständnis der Luftqualität ermöglicht es Ingenieuren, Wartungsteams und Systemintegratoren, fundierte Entscheidungen zu treffen, die Ausfälle reduzieren und die Effizienz verbessern.

Durch die Steuerung des Partikel-, Feuchtigkeits- und Ölgehalts entsprechend den tatsächlichen Anwendungsanforderungen können Fabriken das volle Potenzial ihrer pneumatischen Systeme ausschöpfen.
