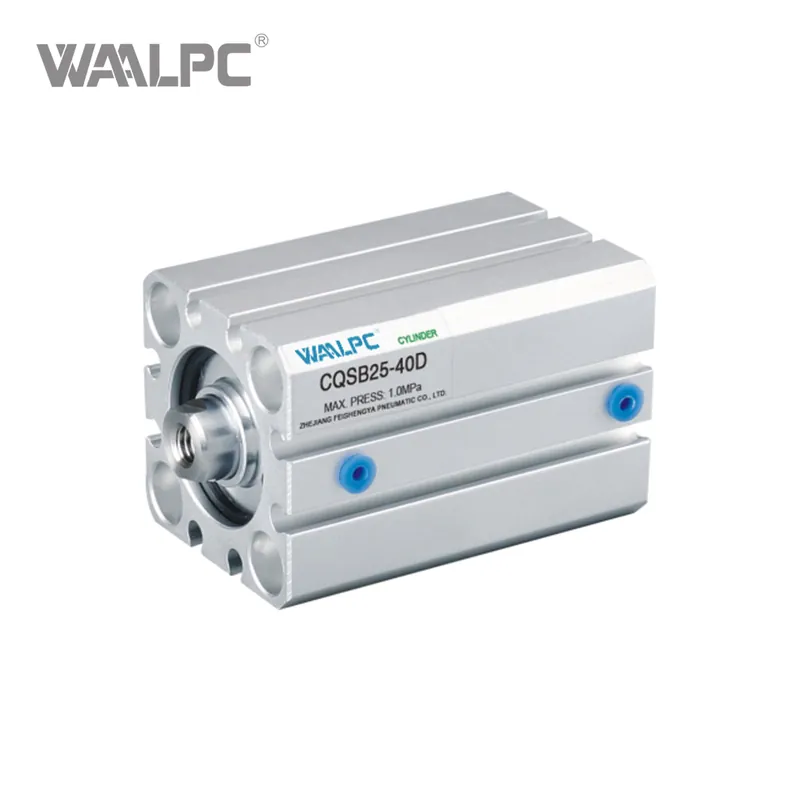

Kompakter Luftzylinder mit niedrigem Profil der CQS-Serie für platzsparendes Design, leichter, einfach zu montierender Schalter

• Kompaktes und platzsparendes Design: Die CQS-Serie zeichnet sich durch eine dünne, quadratische Gehäuseform aus, die den Platzbedarf bei der Installation minimiert und sie ideal für kompakte Maschinenkonstruktionen macht.

• Vielseitige Betätigungsoptionen: Die Serie umfasst Modelle mit doppelter Wirkung (Primärtyp) und einfach wirkendem Typ (Druck- oder Zugtyp) und bietet Flexibilität für unterschiedliche Anwendungsanforderungen.

• Flexible Sensormontage: Das Design ermöglicht die Montage magnetischer Reed-Schalter an drei oder vier Seiten des Zylinders und bietet so große Freiheit bei der Installation für die Positionserkennung, ohne die Gesamtgröße des Gehäuses zu erhöhen.

• Mehrere Gehäuse- und Stangenausführungen: Über das Standardmodell mit Einzelstange (CQS) hinaus umfasst die Serie Varianten wie Doppelstange (CQSW), nicht rotierende Stange (CQSK und CQSKW) und Modelle mit hoher Momentlastbeständigkeit (CQS□S), um verschiedenen mechanischen Anforderungen gerecht zu werden.

• Leicht und einfach zu integrieren: Diese Zylinder sind auf geringes Gewicht ausgelegt, und neue Ergänzungen wie leichte Fußhalterungen tragen dazu bei, die Gesamtbreite um bis zu 43 % zu reduzieren (für Φ12-mm-Bohrung), wodurch die Raumnutzung weiter optimiert wird.

• Wartungsfreier Betrieb: Konzipiert für einen schmierungsfreien (ölfreien) Betrieb, der den Wartungsbedarf reduziert.

BESTELLCODE

SPEZIFIKATION

Bohrungsgröße (mm)	12	16	20	25
Flüssigkeit	Luft
Aktion	Doppeltwirkend, einfachwirkend: einfedernd/ausfedernd
Prüfdruck	1,5 MPa {15,3 kgf/cm 2}
Max. Betriebsdruck	1,0 MPa {10,2 kgf/cm 2}
Umgebungs- und Flüssigkeitstemperaturen	-10℃~+60℃
Stangenendgewinde	Innengewinde (Standard), Außengewinde (optional)
Kolbengeschwindigkeit	50~500 mm/s
Hublängentoleranz (mm)	+1,0    0
Installation	Durchgangsloch, gemeinsamer Hahn an beiden Enden
Portgröße	M5x0,8

GESAMTABMESSUNG UND STRUKTUR

Bohrungsgröße (mm)	Standardhubbereich (mm)	Standardhub								Großer Hubbereich (mm)	Langer Hub				C	D	E	H	ICH	K	M	N	OA	OB	Q	RA	RB	T
		Ohne Signalgeber				Mit automatischer Umschaltung					Mit·ohne Signalgeber
		A	B	F	L	A	B	F	L		A	B	F	L
12	5~30	20.5	17	5	3.5	25.5	22	5	3.5	35~200	45.5	32	7.5	13.5	6	6	25	M3X0,5	32	5	15.5	3.5	M4X0,7	6.5	7.5	7	4	0.5
16	5~30	20.5	17	5	3.5	25.5	22	5	3.5	35~200	45.5	32	7.5	13.5	8	8	29	M4X0,7	38	6	20	3.5	M4X0,7	6.5	7.5	7	4	0.5
20	5~50	24	19.5	5.5	4.5	34	29.5	5.5	4.5	75~200	55.5	41	9	14.5	7	10	36	M5X0,8	47	8	25.5	5.4	M6X1,0	9	9	10	7	1
25	5~50	27.5	22.5	5.5	5	37.5	32.5	5.5	5	75~300	59	44	11	15	12	12	40	M6X1,0	52	10	28	5.4	M6X1,0	9	11	10	7	1
