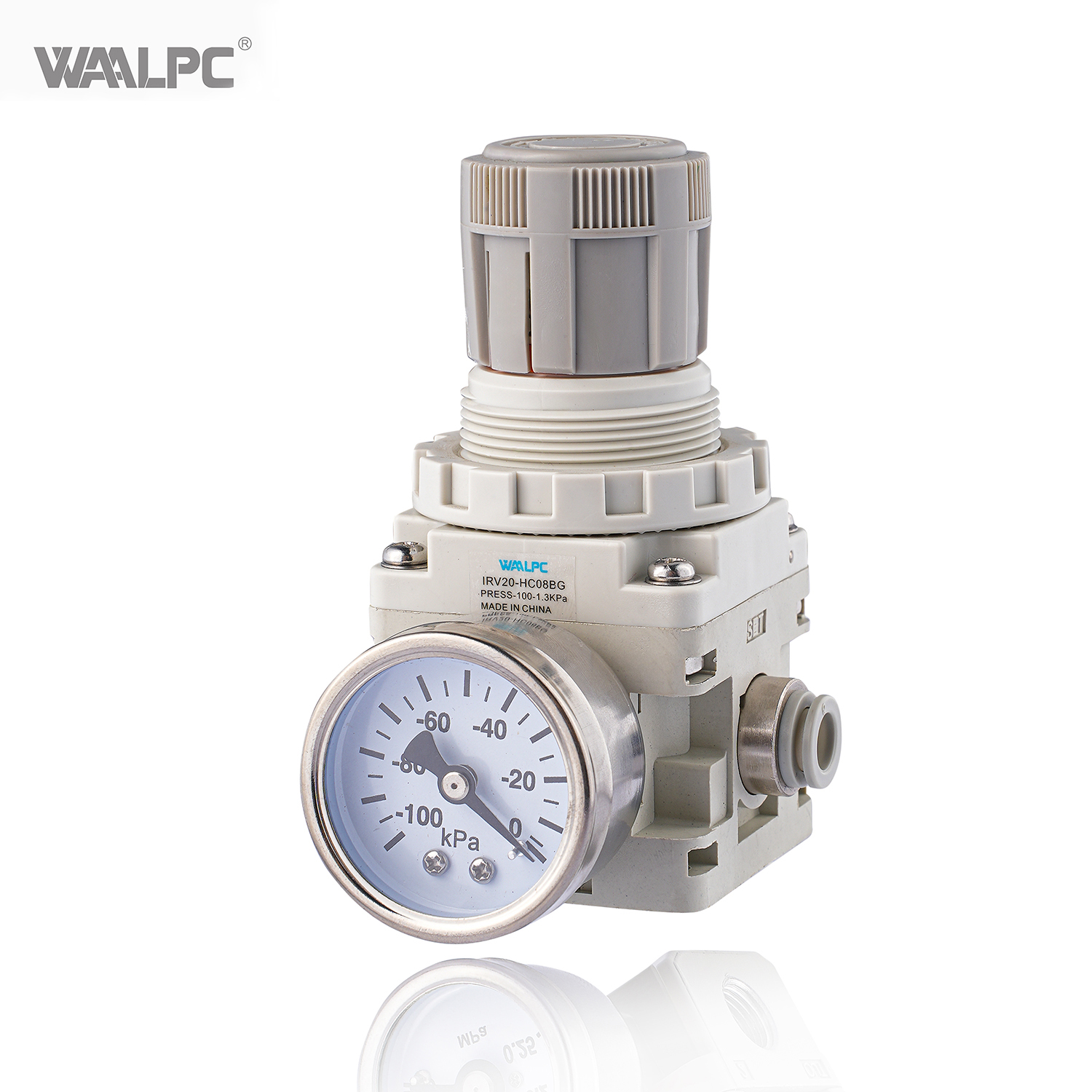

SMC IRV 시리즈 압력 조절기 : 응용 및 중요한 지침

핵심 응용 프로그램

1. 진공 시스템 제어

• 반도체 제조, 진공 코팅 및 의료 장비의 정밀 압력 조절

• 픽 앤 플레이스 시스템의 안정적인 진공 수준 (± 1% 정확도)을 유지합니다

2. 현지화 된 가압

• 저압 네트워크에서 분리 된 고압 영역을 만듭니다

• 컴팩트 한 공압 도구를 활성화합니다 (예 : 자동차 조립품의 정밀 누름)

3. 에너지 효율적인 회로

• 단일 활성 실린더에서 압축 공기 소비를 15-30% 줄입니다

• 대규모 공기 공급 시스템에서 압력 변동을 안정화시킵니다

4. 특수 환경

• FKM/NBR 씰을 사용한 고온 (<80 ° C) 및 극저온 (> -30 ° C) 작동

• 부식성 대기를위한 화학 저항 금속 하우징 버전

중요한 예방 조치

▶ 설치

• 압력 제한 :

• 출구 압력 ≤ 90%의 입구 압력을 유지하십시오

• 안전 릴리프 밸브를 하류로 설치하십시오

• 흐름 방향 :

• 밸브 본체의 화살표 표시를 엄격하게 따르십시오

• 리버스 설치를 피하십시오

• 여과법:

• 필수 업스트림 필터 (5μm 또는 더 미세)

• 금지 : 업스트림 윤활기 (필요한 경우 다운 스트림 사용)

• 환경:

• UV 노출의 방패 플라스틱 모델

• 유지 보수 플러그에서 60mm 클리어런스를 예약하십시오

▶ 작동

1. 시작 시퀀스 :

• 시스템 가압 전에 완전히 반 시계 방향으로 회전합니다

• 압력 게이지를 모니터링하는 동안 공급 밸브를 천천히 열어줍니다

2. 압력 설정 :

• 시계 방향으로 점차적으로 원하는 압력으로 돌리십시오

• 게이지의 최대 압력을 초과하지 마십시오 (일반적으로 풀 스케일의 60%)

3. 안전 프로토콜 :

• 조정하는 동안 항상 옆으로 서십시오

• 비누 솔루션으로 누출 조건을 확인하십시오

▶ 유지 보수

일	빈도	행동
필터 점검	500 시간/월	막힌 요소를 교체하십시오
씰 검사	6 개월	다이어프램/O- 링의 완전성을 확인하십시오
구경 측정	12 개월	± 1.5% 압력 정확도를 확인하십시오
누출 테스트	12 개월	<0.1% 유량 누출 확인 (VI 클래스)

실패 방지 :

• 압력 스파이크 : 분기별로 깨끗한 오리피스 구멍

• 출력 불안정성 : 마모 된 스프링/확인 피드백 포트를 교체하십시오

• 지속적인 누출 : 밸브 시트를 손상/오염을 검사하십시오

주요 장점 :

• 경량 모듈 식 설계 (20% 가벼운 대 전임자)

• 60-150 L/MIN 흐름 용량을 갖는 RC1/4 ~ RC3/8 포트

• ± 10% 흡입구 변동 동안 ± 0.5% 배출구 안정성

• 적절한 유지 보수가있는 5 년 이상 MTBF
