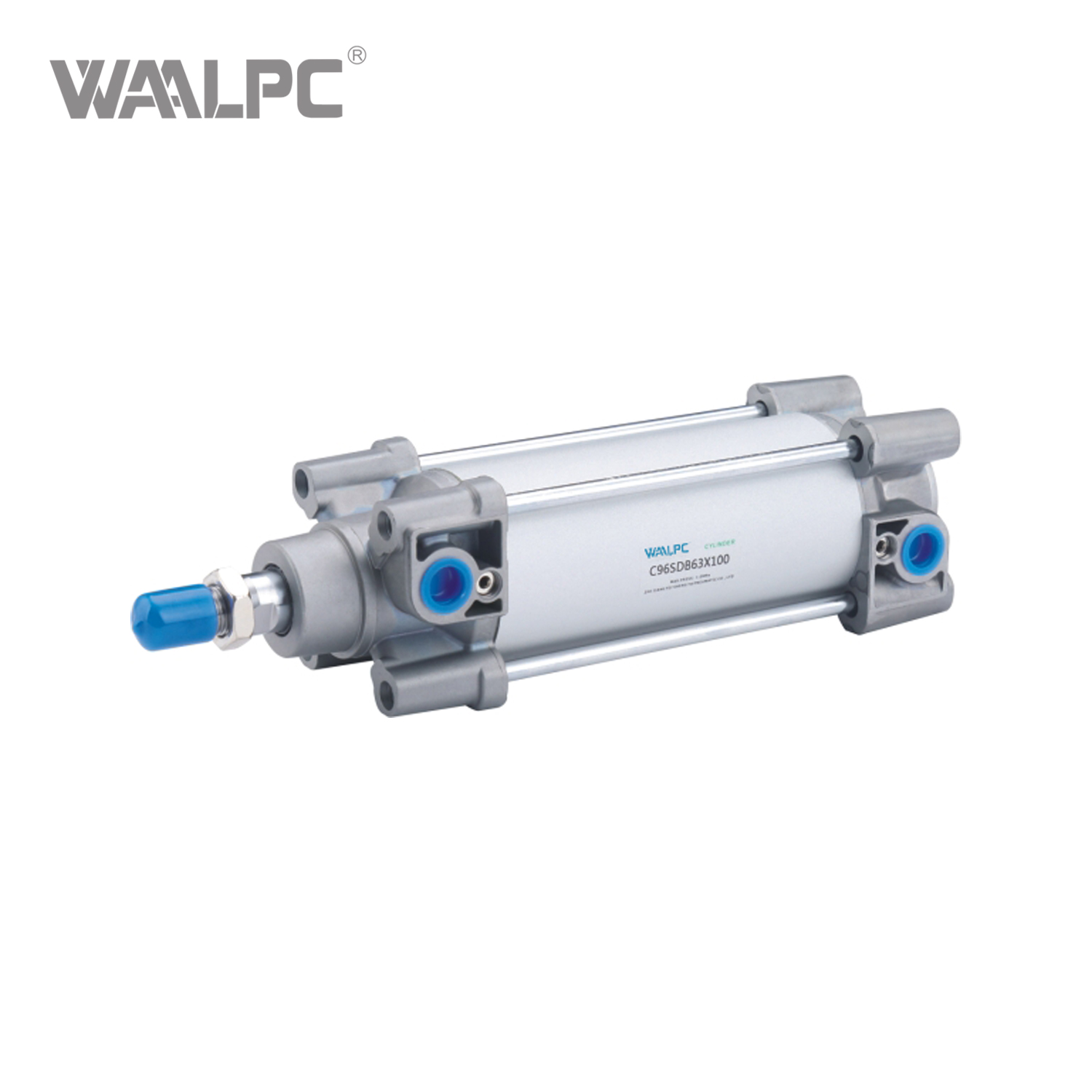

C95/C96
WAALPC
8409919990
1. CP96, profile tube design ISO cylinder with enclosed tie rods, is available in 6 bore sizes from ø32 to ø100mm. The series is available with a single or double rod in 6 bore sizes from ø32 to ø100mm.
2. The air cushion and bumper cushion combination greatly reduces noise at the end of stroke. High accuracy covers and tie rod nuts improve mounting accuracy and extend the cylinder life.
3. Increasing the precision of the bushing and piston rod, as well as reducing tolerances, has decreased the deflection of the piston rod.
4. Standard strokes range from 25 to 800mm.
ORDERING CODE
CP96S D B 32 X 100 - C
I I I I I I
Series Code Magnet Mounting Bore size Stroke Air cushion on both
S: Standard cylinder Blank: Without Magnet B: Basic 32: 32mm ends + Bumper cushion
K: Non-rotating rod type D: With Magnet 40: 40mm
50: 50mm
63: 63mm
80: 80mm
100: 100mm
SPECIFICATION
Bore(mm) | 32 | 40 | 50 | 63 | 80 | 100 | |
Working medium | Clean air(40um filtration) | ||||||
Acting type | Double acting | ||||||
Proof pressure | 1.5MPa | ||||||
Max. Working pressure | 1.0MPa | ||||||
Min. Working pressure | 0.05MPa | ||||||
Working temperature | Without auto switch: -20 to 70℃(No freezing) with auto switch: -10 to 60℃(No freezing) | ||||||
Lubrication | Not required(Non-lube) | ||||||
Speed range | 20 to 1000mm/s | ||||||
Stroke tolerance | Up to 500 stroke: 0 to +2.0, 501 to 1000 stroke: 0 to +2.4, 1001 to 1500 stroke: 0 to +2.8, 1501 to 2000 stroke: 0 to +3.2 | ||||||
Cushion type | Air cushion on both ends + Bumper cushion | ||||||
Port size | G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 | |
Mounting | Basic, Axial foot-LB, Rod flange-FA, Head flange-FB, Single clevis-CA, Double clevis-CB | ||||||
Non-rotating accuracy | ±0.5° | ±0.5° | ±0.3° | ||||
Allowable rotational torque | 0.25N·m | 0.45N·m | 0.64N·m | 0.79N·m |

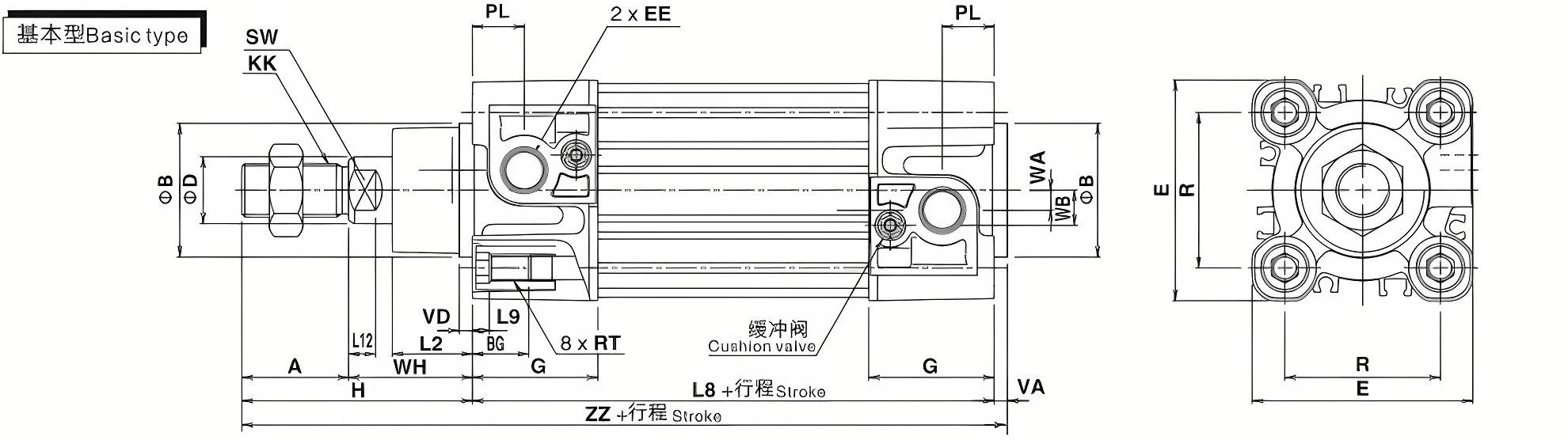

OVERALLDIMENSION&STRUCTURE
Bore Size(mm) | A | ΦB d11 | ΦD | EE | PL | RT | L12 | KK | SW | G | BG | L8 | VD | VA | WA | WB | WH | ZZ | E | R | L2 | L9 | H |
32 | 22 | 30 | 12 | G1/8 | 13 | M6X1 | 6 | M10X1.25 | 10 | 32 | 16 | 94 | 4 | 4 | 4 | 7 | 26 | 146 | 47 | 32.5 | 15 | 4 | 48 |
40 | 24 | 35 | 16 | G1/4 | 14 | M6X1 | 6.5 | M12X1.25 | 13 | 37.5 | 16 | 105 | 4 | 4 | 5 | 9 | 30 | 163 | 54 | 37 | 17 | 4 | 54 |
50 | 32 | 40 | 20 | G1/4 | 15.5 | M8X1.25 | 8 | M16X1.5 | 17 | 37.5 | 16 | 106 | 4 | 4 | 6 | 10.5 | 37 | 179 | 66 | 46.5 | 24 | 5 | 69 |
63 | 32 | 45 | 20 | G3/8 | 16.5 | M8X1.25 | 8 | M16X1.5 | 17 | 45 | 16 | 121 | 4 | 4 | 9 | 12 | 37 | 194 | 77 | 56.5 | 24 | 5 | 69 |
80 | 40 | 45 | 25 | G3/8 | 19 | M10X1.5 | 10 | M20X1.5 | 22 | 45 | 17 | 128 | 4 | 4 | 11.5 | 14 | 46 | 218 | 99 | 72 | 30 | - | 86 |
100 | 40 | 55 | 25 | G1/2 | 19 | M10X1.5 | 10 | X20X1.5 | 22 | 50 | 17 | 138 | 4 | 4 | 17 | 15 | 51 | 233 | 118 | 89 | 32 | - | 91 |
125 | 54 | 60 | 32 | G1/2 | 19 | M12X1.75 | 13 | M27X2 | 27 | 58 | 20 | 160 | 6 | 6 | 17 | 15 | 65 | 285 | 144 | 110 | 40 | - | 119 |

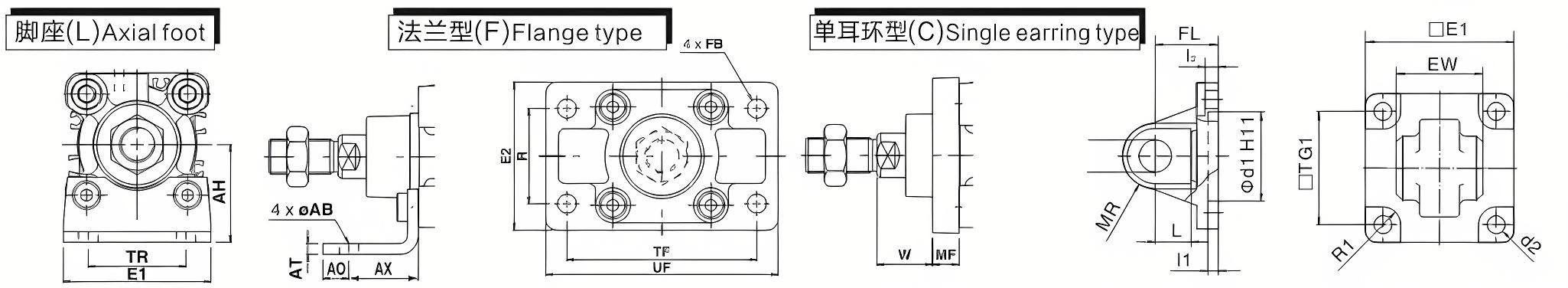

Bore size(mm) | Axial foot | Flange type | Single earring type | |||||||||||||||||||||||
E1 | TR | AH | AO | AT | AX | ΦAB | R | TF | ΦFB | E2 | UF | W | MF | E1 | EW | TG1 | FL | I1 | L | I2 | Φd1 | ΦCD | MR | Φd2 | R1 | |
32 | 48 | 32 | 32 | 10 | 4.5 | 24 | 7 | 32 | 64 | 7 | 50 | 79 | 16 | 10 | 45 | 26 | 32.5 | 22 | 5 | 12 | 5.5 | 30 | 10 | 9.5 | 6.6 | 6.5 |
40 | 55 | 36 | 36 | 11 | 4.5 | 28 | 10 | 36 | 72 | 9 | 55 | 90 | 20 | 10 | 51 | 28 | 38 | 25 | 5 | 15 | 5.5 | 35 | 12 | 12 | 6.6 | 6.5 |
50 | 68 | 45 | 45 | 12 | 5.5 | 32 | 10 | 45 | 90 | 9 | 70 | 110 | 25 | 12 | 64 | 32 | 46.5 | 27 | 5 | 15 | 6.5 | 40 | 12 | 12 | 9 | 8.5 |
63 | 80 | 50 | 50 | 12 | 5.5 | 32 | 10 | 50 | 100 | 9 | 80 | 120 | 25 | 12 | 74 | 40 | 56.5 | 32 | 5 | 20 | 6.5 | 45 | 16 | 16 | 9 | 8.5 |
80 | 100 | 63 | 63 | 14 | 6.5 | 41 | 12 | 63 | 126 | 12 | 100 | 153 | 30 | 16 | 94 | 50 | 72 | 36 | 5 | 20 | 10 | 45 | 16 | 16 | 11 | 11 |
100 | 120 | 75 | 75 | 16 | 6.5 | 41 | 14.5 | 75 | 150 | 14 | 120 | 178 | 35 | 16 | 113 | 60 | 89 | 41 | 5 | 25 | 10 | 55 | 20 | 20 | 11 | 12 |
125 | MAX 157 | 90 | 90 | MAX 25 | 8 | 45 | 16 | 90 | 180 | 16 | MAX 157 | MAX 224 | 45 | 20 | 157 | 70 | 110 | 50 | 7 | 30 | 10 | 60 | 25 | 26 | 13.5 | 10 |

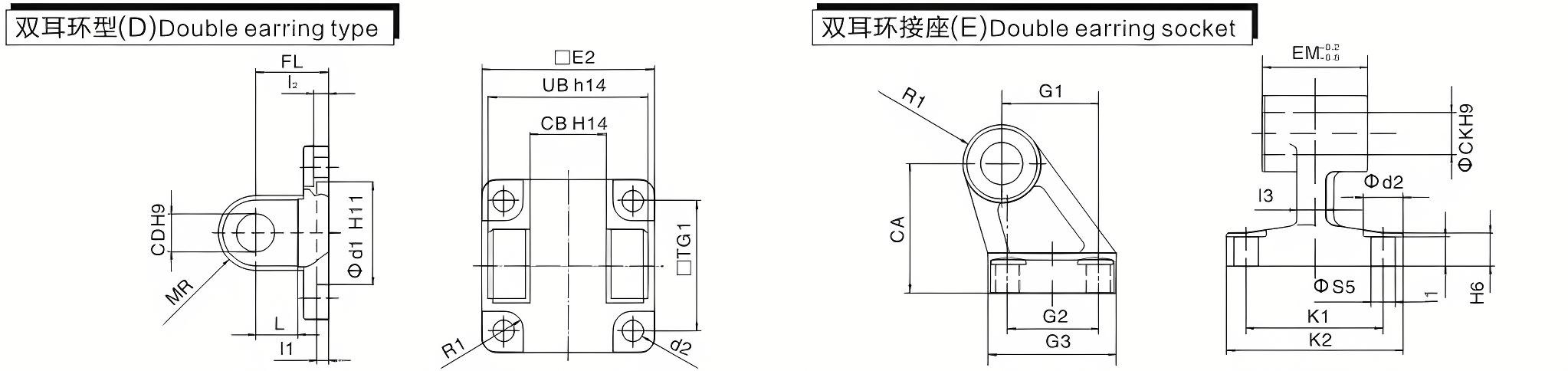

Bore size(mm) | Double earring type | Double earring socket | ||||||||||||||||||||||||
TG1 | FL | I1 | L | I2 | ΦCD | MR | Φd2 | R1 | E2 | UB | CB | Φd2 | ΦCK | ΦS5 | K1 | K2 MAX. | I3 MAX. | G1 | I1 | G2 | EM | G3 | CA | H6 | R1 | |
32 | 32.5 | 22 | 5 | 12 | 5.5 | 10 | 9.5 | 6.6 | 6.5 | 48 | 45 | 26 | 11 | 10 | 6.6 | 38 | 51 | 10 | 21 | 7 | 18 | 26 | 31 | 32 | 8 | 10 |
40 | 38 | 25 | 5 | 15 | 5.5 | 12 | 12 | 6.6 | 6.5 | 56 | 52 | 28 | 11 | 12 | 6.6 | 41 | 54 | 10 | 24 | 9 | 22 | 28 | 35 | 36 | 10 | 11 |
50 | 46.5 | 27 | 5 | 15 | 6.5 | 12 | 12 | 9 | 8.5 | 64 | 60 | 23 | 15 | 12 | 9 | 50 | 65 | 12 | 33 | 11 | 30 | 32 | 45 | 45 | 12 | 12 |
63 | 56.5 | 32 | 5 | 20 | 6.5 | 16 | 16 | 9 | 8.5 | 75 | 70 | 40 | 15 | 16 | 9 | 52 | 67 | 14 | 37 | 11 | 35 | 40 | 50 | 50 | 12 | 15 |
80 | 72 | 36 | 5 | 20 | 10 | 16 | 16 | 11 | 11 | 95 | 90 | 50 | 18 | 16 | 11 | 66 | 86 | 18 | 47 | 12.5 | 40 | 50 | 60 | 63 | 14 | 15 |
100 | 89 | 41 | 5 | 25 | 10 | 20 | 20 | 11 | 12 | 115 | 110 | 60 | 18 | 20 | 11 | 76 | 96 | 20 | 55 | 13.5 | 50 | 60 | 70 | 71 | 15 | 19 |
125 | 110 | 50 | 7 | 30 | 10 | 25 | 26 | 13.5 | 10 | MAX 157 | 130 | 70 | 20 | 25 | 14 | 94 | 124 | 30 | 70 | 17 | 60 | 70 | 90 | 90 | 20 | 22.5 |

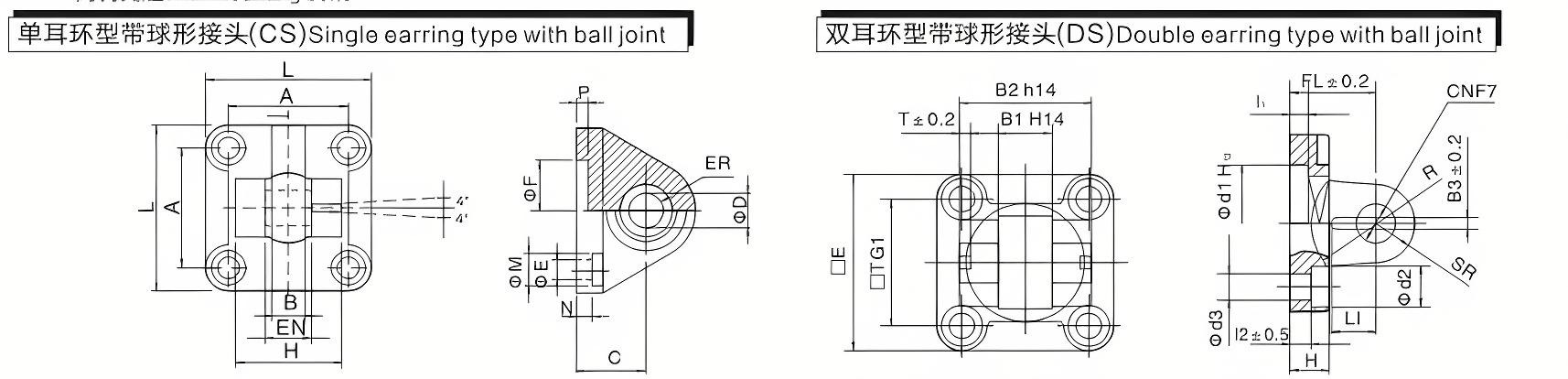

Bore size | Single earring type with ball joint | Double earring type with ball joint | ||||||||||||||||||||||||||||
A | B MAX. | C | ΦDH7 | EN | ER MAX. | ΦF H11 | ΦE | L | ΦM | N | P | H | E | B1 | B2 | B3 | L1 | TG1 | T | I1 MIN. | I2 | FL | H MAX. | Φd1 | Φd2 | Φd3 | ΦCN | SR MAX. | R | |
32 | 32.5 | 10.5 | 22 | 10 | 14 | 15 | 30 | 6.6 | 45 | 10.5 | 5.5 | 5 | - | 45 | 14 | 34 | 3.3 | 11.5 | 32.5 | 3 | 5 | 5.5 | 22 | 10 | 30 | 10.5 | 6.6 | 10 | 11 | 17 |
40 | 38 | 12 | 25 | 12 | 16 | 18 | 35 | 6.6 | 55 | 11 | 5.5 | 5 | - | 55 | 16 | 40 | 4.3 | 12 | 38 | 4 | 5 | 5.5 | 25 | 10 | 35 | 11 | 6.6 | 12 | 13 | 20 |
50 | 46.5 | 15 | 27 | 16 | 21 | 20 | 40 | 9 | 65 | 15 | 6.5 | 5 | 51 | 65 | 21 | 45 | 4.3 | 14 | 46.5 | 4 | 5 | 6.5 | 27 | 12 | 40 | 15 | 9 | 16 | 18 | 22 |
63 | 56.5 | 15 | 32 | 16 | 21 | 23 | 45 | 9 | 75 | 15 | 6.5 | 5 | - | 75 | 21 | 51 | 4.3 | 14 | 56.5 | 4 | 5 | 6.5 | 32 | 12 | 45 | 15 | 9 | 16 | 18 | 25 |
80 | 72 | 18 | 36 | 20 | 25 | 27 | 45 | 11 | 95 | 18 | 10 | 5 | 70 | 95 | 25 | 65 | 4.3 | 16 | 72 | 4 | 5 | 10 | 36 | 16 | 45 | 18 | 11 | 20 | 22 | 30 |
100 | 89 | 18 | 41 | 20 | 25 | 30 | 55 | 11 | 115 | 18 | 10 | 5 | - | 115 | 25 | 75 | 6.3 | 16 | 9 | 4 | 5 | 10 | 41 | 16 | 55 | 18 | 11 | 20 | 22 | 32 |
125 | 110 | 25 | 50 | 30 | 37 | 40 | 60 | 13.5 | 140 | 20 | 10 | 7 | 100 | 140 | 37 | 97 | 6.3 | 24 | 110 | 6 | 7 | 10 | 50 | 20 | 60 | 20 | 13.5 | 30 | 30 | 42 |

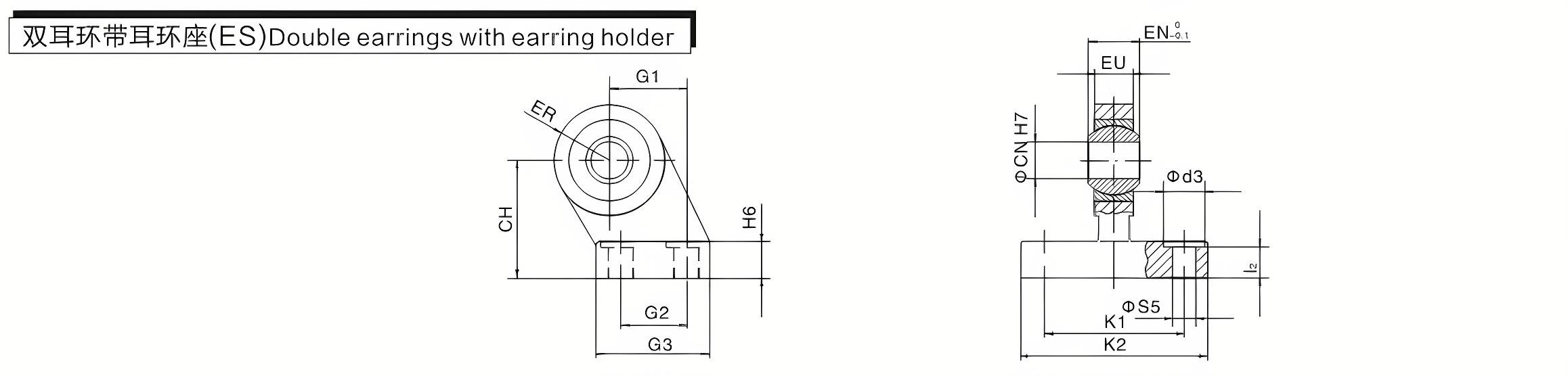

Bore size(mm) | Double earrings with earring holder | |||||||||||||
Φd3 | ΦCN | ΦS5 | K1 | K2 MAX. | I2 | G1 | G2 | G3 MAX. | EN | EU | CH | H6 | ER MAX. | |
32 | 11 | 10 | 6.6 | 38 | 51 | 8.5 | 21 | 18 | 31 | 14 | 10.5 | 32 | 10 | 15 |
40 | 11 | 12 | 6.6 | 41 | 54 | 8.5 | 24 | 22 | 35 | 16 | 12 | 36 | 10 | 18 |
50 | 15 | 16 | 9 | 50 | 65 | 10.5 | 33 | 30 | 45 | 21 | 15 | 45 | 12 | 20 |
63 | 15 | 16 | 9 | 52 | 67 | 10.5 | 37 | 35 | 50 | 21 | 15 | 50 | 12 | 23 |
80 | 18 | 20 | 11 | 66 | 86 | 11.5 | 47 | 40 | 60 | 25 | 18 | 63 | 14 | 27 |
100 | 18 | 20 | 11 | 76 | 96 | 12.5 | 55 | 50 | 70 | 25 | 18 | 71 | 15 | 30 |
125 | 20 | 30 | 13.5 | 94 | 124 | 17 | 70 | 60 | 90 | 37 | 25 | 90 | 20 | 40 |

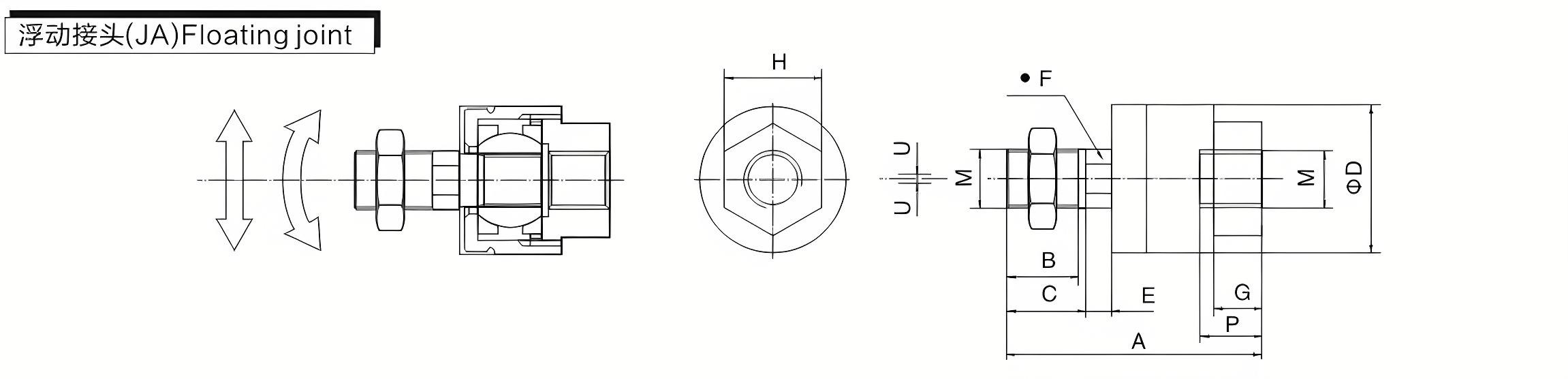

Bore size(mm) | Floating joint | |||||||||||||
M | A | B | C | ΦD | E | F | G | H | P | U | Load(kN) | Quality(g) | Angle | |
32 | M10X1.25 | 49.5 | 19.5 | - | 24 | 5 | 8 | 8 | 17 | 9 | 0.5 | 2.5 | 70 | ±0.5° |
40 | M12X1.25 | 60 | 20 | - | 31 | 6 | 11 | 11 | 22 | 13 | 0.75 | 4.4 | 160 | |
50, 63 | M16X1.5 | 71.5 | 22 | - | 41 | 7.5 | 14 | 13.5 | 27 | 15 | 1 | 11 | 300 | |
80, 100 | M20X1.5 | 101 | 28 | 31 | 59.5 | 11.5 | 24 | 16 | 32 | 18 | 2 | 18 | 1080 | |
125 | M27X2 | 123 | 34 | 38 | 66 | 13 | 27 | 20 | 41 | 24 | 2 | 28 | 1500 |

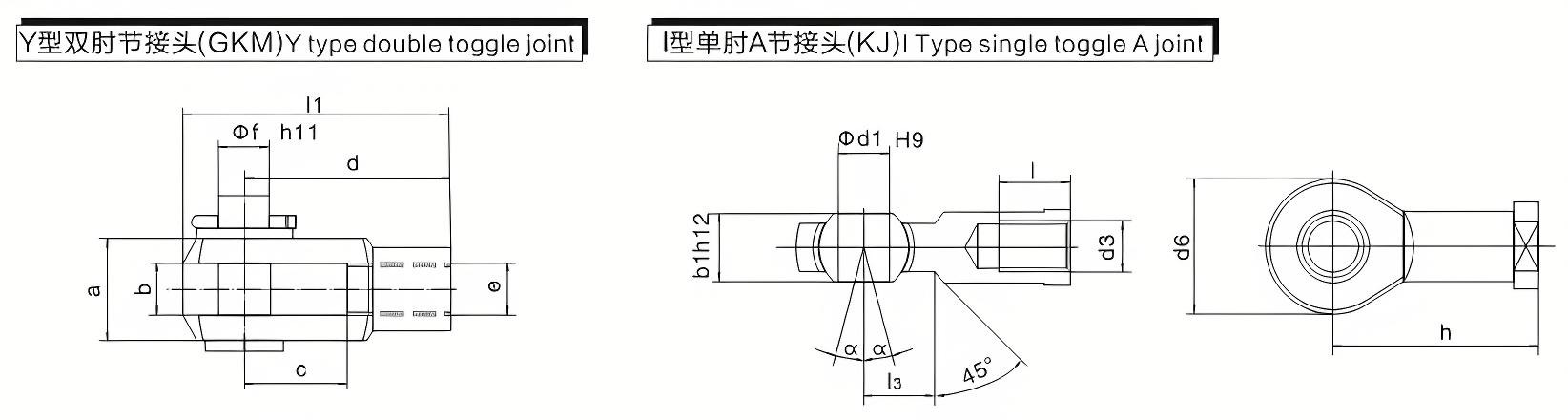

Bore size | Y-type double toggle joint(GKM) with bolts and safety device | I Type single toggle joint | ||||||||||||||
e | b | d | Φf(h11) | Φf(h9) | I1 | c MIN. | a MAX. | d3 | Φd1 | h | d6 MAX. | b1 | I MIN. | a | I3 | |
32 | M10X1.25 | 10 | 40 | 10 | 10 | 52 | 20 | 20 | M10X1.25 | 10 | 43 | 28 | 14 | 20 | 4° | 15 |
40 | M12X1.25 | 12 | 48 | 12 | 12 | 62 | 24 | 24 | M12X1.25 | 12 | 50 | 32 | 16 | 22 | 4° | 17 |
50, 63 | M16X1.5 | 16 | 64 | 16 | 16 | 83 | 32 | 32 | M16X1.5 | 16 | 64 | 42 | 21 | 28 | 4° | 23 |
80, 100 | M20X1.5 | 20 | 80 | 20 | 20 | 105 | 40 | 40 | M20X1.5 | 20 | 77 | 50 | 25 | 33 | 4° | 27 |
125 | M27X2 | 30 | 110 | 30 | 30 | 148 | 54 | 55 | M27X2 | 30 | 110 | 70 | 37 | 51 | 4° | 36 |
